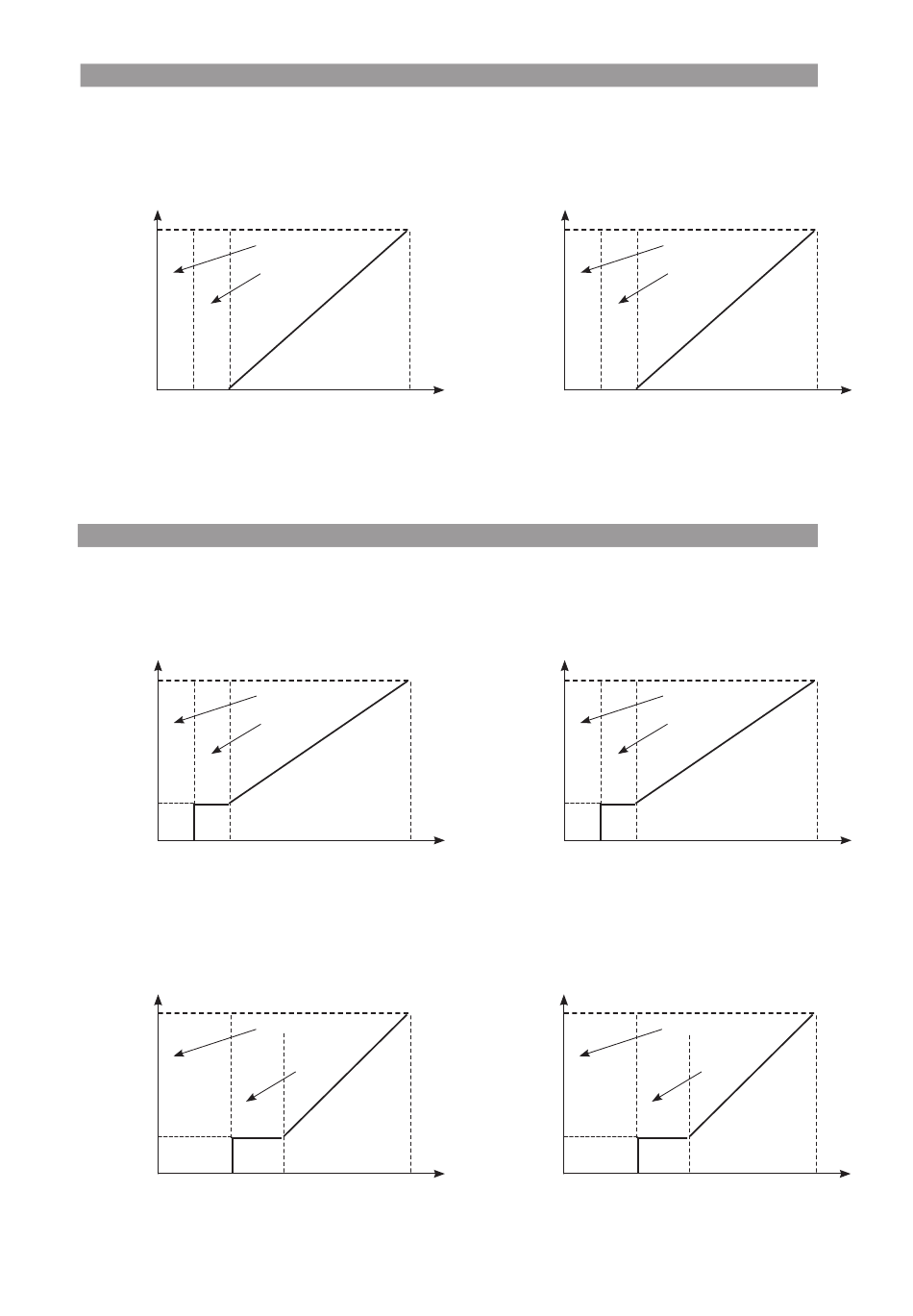

IN2 : Entrée de la consigne externe en mode « Pression constante », « Pression variable » et « Contrôle P.I.D. »
Consigne 4­20mA
100%
Consigne
en %
de l'étendue de
mesure du capteur
0 2 4
IN2 : Entrée de la commande externe de la fréquence en mode « Contrôle vitesse »
Signal externe 0­20mA
100%
Fréquence
du variateur
~30%
0 2 4
Signal externe 4­20mA
100%
Fréquence
du variateur
~30%
0
6
WILO SE 01/2016
zone où le variateur s'arrête
zone de
sécurité
20
Entrée en courant (mA)
zone où le variateur s'arrête
zone de
sécurité
20
Entrée en courant (mA)
zone où le variateur s'arrête
zone de
sécurité
20
10
Entrée en courant (mA)
Consigne 0­10V
100%
Consigne
en %
de l'étendue de
mesure du capteur
0 1 2
Signal externe 0­10V
100%
Fréquence
du variateur
~30%
0 1 2
Signal externe 2­10V
100%
Fréquence
du variateur
~30%
0
3
zone où le variateur s'arrête
zone de
sécurité
10
Entrée en tension (V)
zone où le variateur s'arrête
zone de
sécurité
10
Entrée en tension (V)
zone où le variateur s'arrête
zone de
sécurité
10
5
Entrée en tension (V)
