RACCORDEMENTS
COMMUNICATION BMS
CARTE SÉRIE
GND (+) (-

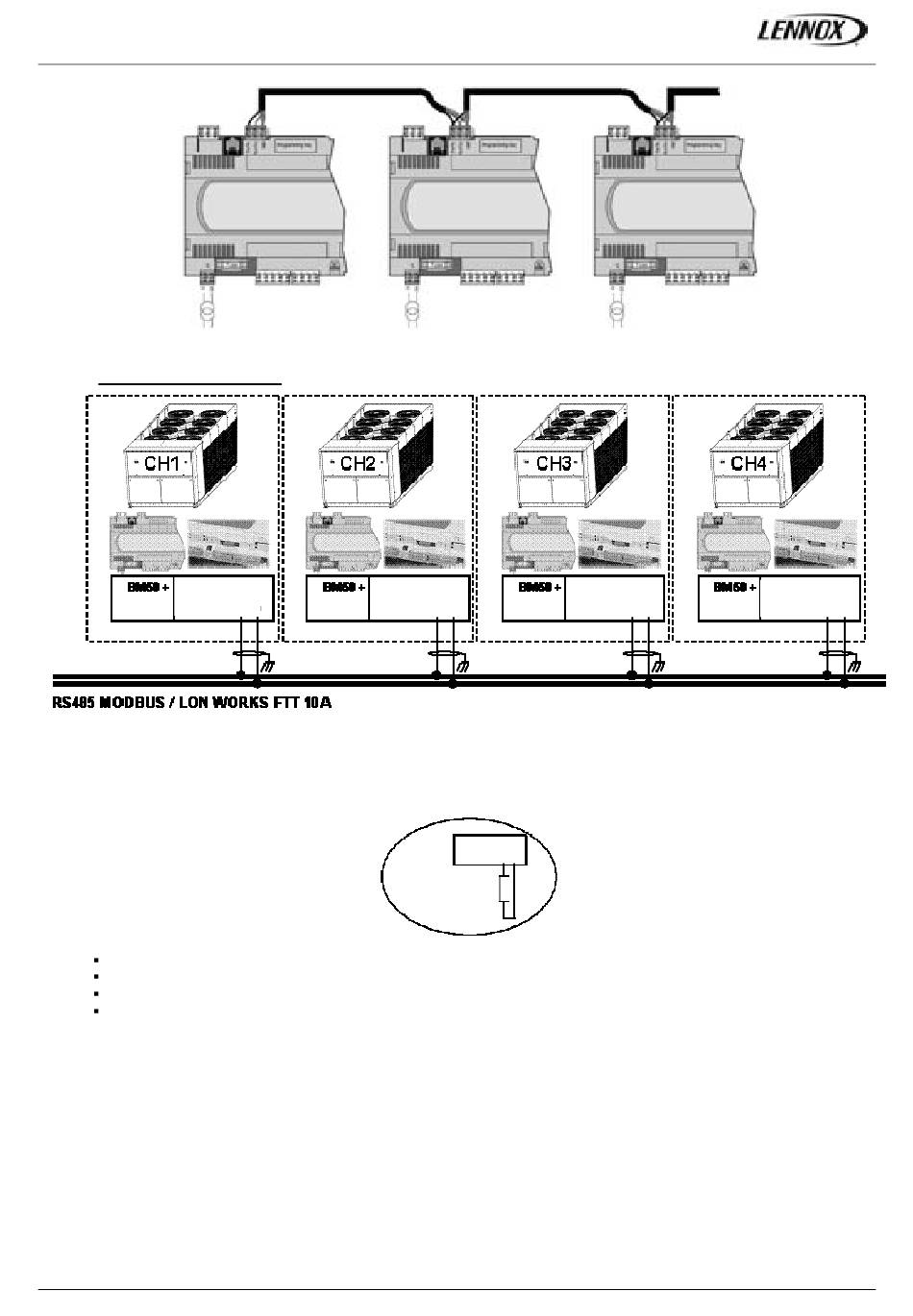

Le bus de communication est connecté à la carte-fille de la carte série Climatic™50 sur le BM50.
Une connexion en étoile est déconseillée, pour un fonctionnement optimal, il est préférable de connecter un maximum de
deux câbles par unité.
Dans le cas d'un bus RS485, une résistance de 120 Ω 1/4 W peut être connectée sur la dernière unité entre les bornes + et -.
La connexion doit être exécutée via le câblage suivant :
Longueur de câble jusqu'à 300 m : AWG22 (0,34 mm²), 2 paires croisées avec blindage.
Longueur de câble jusqu'à 1000 m : LiYCY-P (0,34 mm²), 2 paires avec blindage général.
La longueur de câble ne doit pas excéder 1000 m.
Pour une meilleure protection électromagnétique, Lennox recommande l'utilisation du câble LiYCY-P.
CLIMATIC™50 – Refroidisseur / Pompe à chaleur – Version Client
CL50-NEOSYS-IOM_Cust/0609-F
CARTE SÉRIE
)
GND (+) (-
Connecter une résistance
ohms 1/4 W (Uniquement
CARTE SÉRIE
)
GND (+) (-
CARTE SÉRIE
GND (+) (-)
de fin de ligne de 120
pour Modbus)
CARTE SÉRIE
)
GND (+) (-)
