ENTRÉES/SORTIES STANDARD
Fonction
La carte principale (BM.50) du Climatic™50 comporte des contacts secs libres pour contrôler l'unité. Ces
contacts libres sont directement connectés aux bornes (couleur orange) identifiées comme suit :
[824 - 825] : alimentation externe relai 24V (Option),
[826 - 827] : 24V, unité MARCHE (Option),
[804 - 805] : réinitialisation de l'alarme à distance (NF = activer la réinitialisation),
[808 - 809] : contrôleur de débit d'eau externe,
[890 - 891] : marche / arrêt à distance,
[870 – 871 - 872] : relais alarme (NF = Alarme ARRÊT).
Raccordements

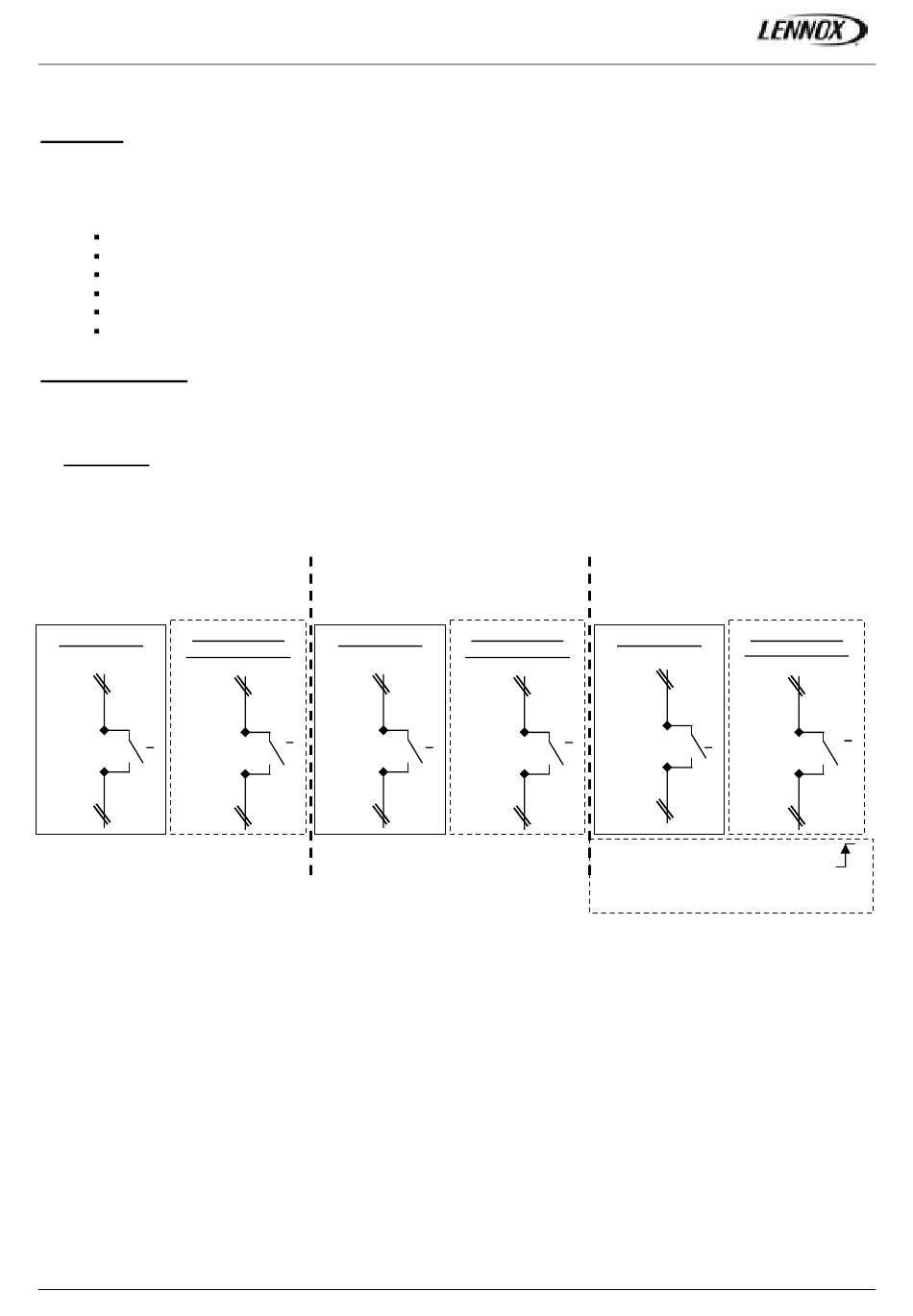

Les schémas suivants montrent comment raccorder les contacts secs libres au Climatic™50.
Pour les contacts [824 - 825] et [826 - 827], se référer au diagramme électrique.
REMARQUE :
Pour les unités TWINS (NAC 680, 760, 840, 960, 1080), il est nécessaire d'utiliser un contact double pour commander
les deux parties de l'unité.
MARCHE/ARRÊT à distance
Ouvert = Unité ARRÊT
Fermé = Unité MARCHE
ESCLAVE (@2)
MAÎTRE (@1)
(UNITES TWINS
890
890
1
891
891
CLIMATIC™50 – Refroidisseur / Pompe à chaleur – Version Client
CL50-NEOSYS-IOM_Cust/0609-F
Contrôleur de débit d'eau à
l'évaporateur
Ouvert = Débit ARRÊT
Fermé = Débit MARCHE
MAÎTRE (@1)
)
808
2
1
809
Réinitialisation de l'alarme à
Ouvert = Réinitialisation ARRÊT
Fermé = Réinitialisation MARCHE
ESCLAVE (@2)
MAÎTRE (@1)
)
(UNITES TWINS
804
808
2
805
809
La réinitialisation n'est activée
que sur un front montant du
signal.
distance
ESCLAVE (@2)
(UNITES TWINS)
804
2
1
805
Page 14
