3.5
Connecteurs de l'unité de commande

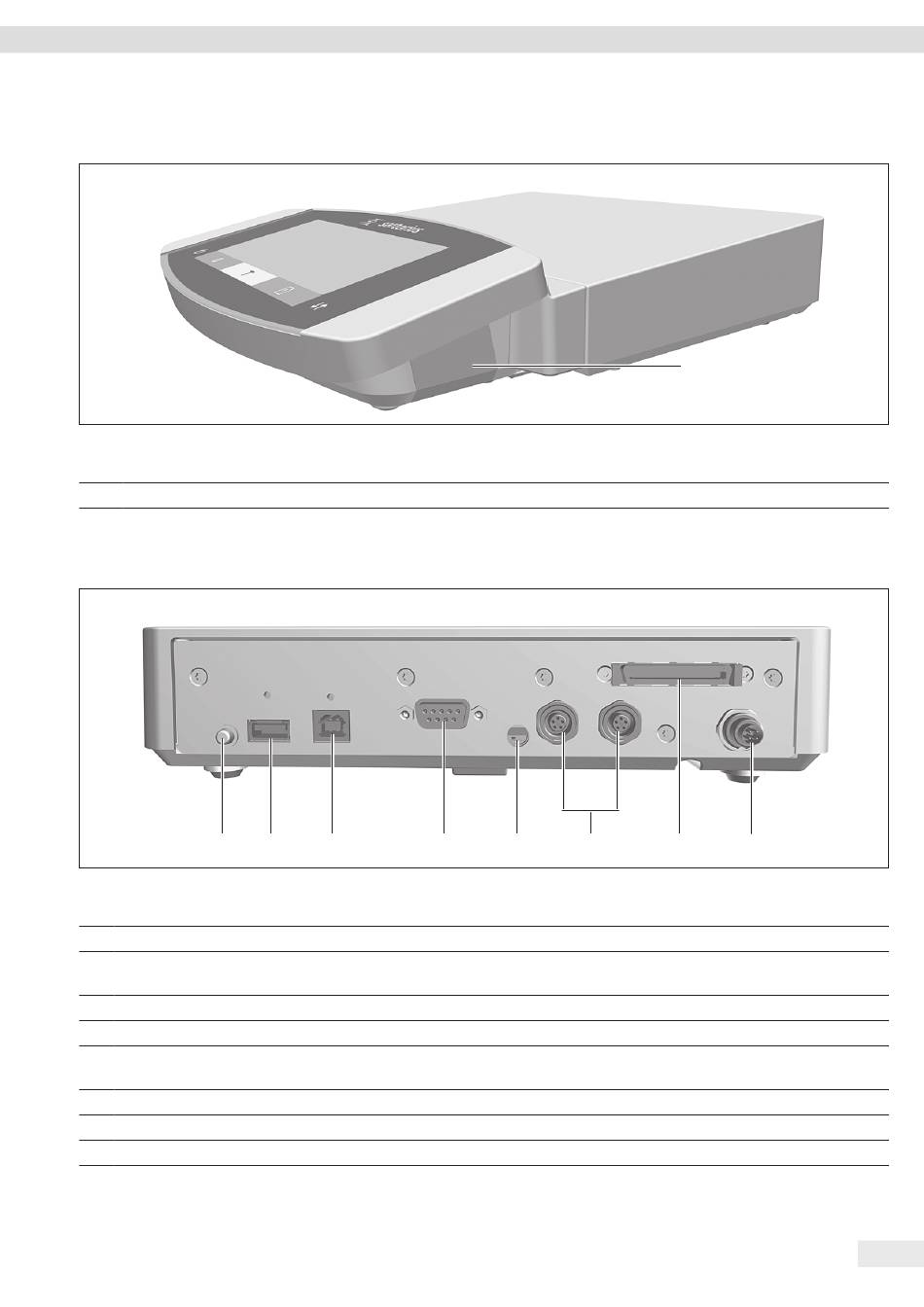

Ill . 5 : Connecteurs sur l'unité de commande
Pos.
Nom
1
Port USB
3.6
Connecteurs et composants du boîtier électronique
1
Ill . 6 : Connecteurs sur le boîtier électronique
Pos. Nom
1
Bouton de mise en marche
2
Port USB-A
3
Port USB-B
4
Port COM-RS232
5
Commutateur d'accès au menu
6
Port périphérique
7
Connecteur pour module de pesage Pour connecter le boîtier électronique au module de pesage
8
Alimentation électrique
Description
Caché, pas de fonction, uniquement pour le Sartorius Service
2
3
4
Description
Met l'appareil en marche à partir du mode de veille .
Pour imprimantes et mises à jour du logiciel via un périphérique de stockage de
masse USB
Pour connecter un PC
9 broches, pour la connexion à un PC ou à un API
Protège l'appareil contre toute modification des réglages de l'appareil . Est scellé sur
les appareils évalués conformes .
Pour connecter des accessoires Sartorius .
Pour raccorder l'appareil à l'alimentation électrique .
Description de l'appareil
6
5
7
Mode d'emploi Cubis
1
8
®
MCE
13
