MONTAJE Y PREPARACIÓN
(7.1)

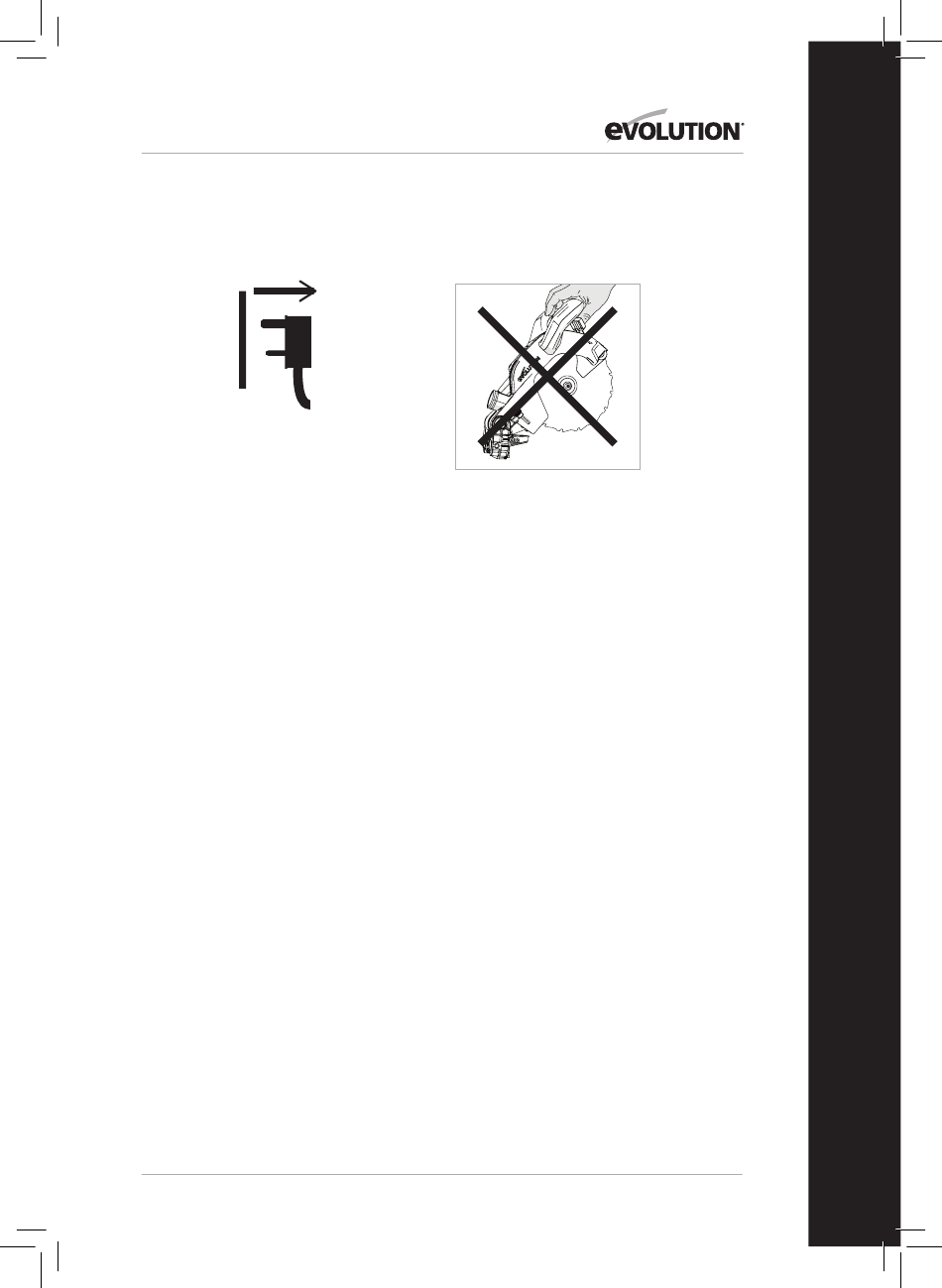

ADVERTENCIA: desconecte siempre la sierra de
la alimentación antes de realizar ningún ajuste.
Se requiere algo de montaje para la puesta en
servicio de esta máquina.
Al montar esta máquina, el propietario/operario
adquirirá valiosos conocimientos acerca de sus
características avanzadas. Esto debería permitir al
operario explotar todo el potencial de la máquina
una vez que se ponga en servicio.
Nota: estudie los diagramas que muestran
la máquina montada. Adquirirá valiosos
conocimientos que le ayudarán en el proceso
de montaje.
HERRAMIENTAS NECESARIAS PARA
EL MONTAJE Y LOS AJUSTES
Llave hexagonal: suministrada y situada en la
posición de almacenamiento dedicada en la
máquina. (Fig. 1)
Destornillador plano: no suministrado.
Llave de 10 mm: no suministrada.
Llave hexagonal de 5 mm: no suministrada.
Alicates: no suministrados.
Nota: el proceso de montaje es un proceso único.
Una vez que se ha completado con éxito el montaje,
no se debe intentar desmontar la máquina.
También es necesario que el propietario/operario
monte la hoja y algunas otras piezas pequeñas.
Nota: se debe realizar una comprobación de
seguridad una vez que se haya completado el
montaje y antes de usar la máquina: véase la
página 100.
ADVERTENCIA: No conecte bajo ninguna
circunstancia la cabeza de corte al suministro de
corriente ni intente usarla como sierra circular
de mano.
CONOZCA LAS PIEZAS
Hay cuatro (4) piezas principales que se deben
montar (incluida la hoja) y otras dos (2) piezas más
pequeñas que se deben conectar. Además, será
necesario instalar la hoja (suministrada).
• La base giratoria y el cuello de bisel (Fig. 2)
• Las correderas de la carretilla (Fig. 3)
• La cabeza de corte (en la «posición bloqueada»
según se saca del embalaje) (Fig. 4)
• La hoja (Fig. 5)
Nota: la hoja debería ser la última pieza en
instalarse. Solo se debe instalar después de que se
haya completado el proceso de montaje y se haya
sometido la máquina a las comprobaciones de
seguridad del montaje, véase la página 100.
EL BOTÓN DE BLOQUEO DEL INGLETE
(Fig. 6)
La espiga roscada del botón de bloqueo del inglete
se desliza a través de un agujero delante del mango
de bloqueo del inglete (Fig. 7) y después se enrosca
en un buje con rosca interna situado en la base de
la máquina.
EL CUELLO DEL BISEL
el cuello del bisel se suministra instalado en la
mesa giratoria.
INSERCIÓN DE LA CORREDERA DE LA
CARRETILLA
IMPORTANTE: si por cualquier razón (daños de
tránsito, error de desembalaje, error del operario,
etc.) las asas de ubicación en la punta de los
brazos de la corredera de la carretilla se hubieran
