MONTAGGIO E PREPARAZIONE
(7.1)

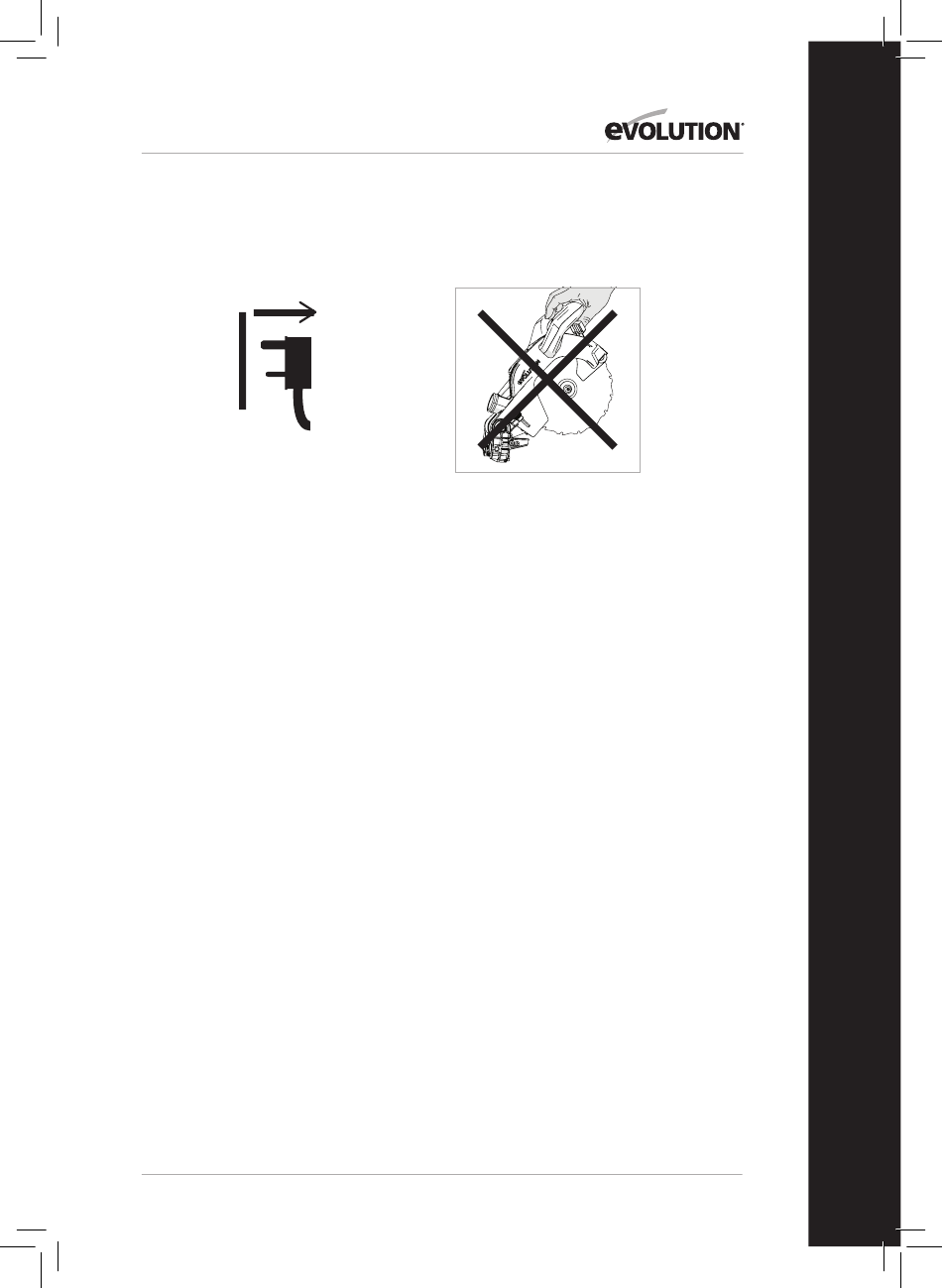

ATTENZIONE: Scollegare sempre la sega dalla
fonte di alimentazione prima di eseguire
qualunque regolazione.
Sono richieste alcune operazioni minime di
montaggio prima della messa in funzione del
presente utensile.
Attraverso tali procedure di montaggio, il
proprietario/operatore acquisirà una preziosa
conoscenza delle molte caratteristiche avanzate
del presente apparecchio. Ciò dovrebbe
consentire all'operatore di sfruttare a pieno
le potenzialità di questi utensili durante il
funzionamento.
Avvertenza: Studiare gli schemi che illustrano
l'apparecchio montato. Si acquisirà in tal mondo
una preziosa conoscenza che sarà d'aiuto nella
procedura di montaggio.
ATTREZZI NECESSARI PER IL MONTAGGIO E
LE REGOLAZIONI
Chiave esagonale - In dotazione e riposta in un
alloggiamento dedicato sull'apparecchio stesso.
(Fig. 1)
Cacciavite a punta piatta – Non in dotazione.
Chiave inglese da 10 mm – Non in dotazione.
Chiave esagonale da 5 mm – Non in dotazione.
Pinze - Non in dotazione.
Avvertenza: La fase di montaggio consiste in
un'unica procedura.
Una volta completato con successo il montaggio,
si sconsiglia di effettuare alcun tentativo di
smontaggio.
Il proprietario/operatore dovrà installare anche
la lama e alcuni componenti di dimensioni più
ridotte.
Avvertenza: Finito il montaggio e prima di
mettere in funzione l'apparecchio, è necessario
effettuare un controllo di sicurezza - vedere
pagina 169.
ATTENZIONE: In nessuna circostanza collegare
la testa da taglio a una fonte di alimentazione
e cercare di impiegare il presente utensile
come una sega circolare a mano.
CONOSCERE I COMPONENTI
Sono presenti quattro (4) parti principali da
assemblare (inclusa la lama), e due (2) altre
parti più piccole da collegare. Inoltre la lama (in
dotazione) dovrà essere inserita.
• La base girevole e il manico per lo smusso
(Fig. 2)
• Gli steli a scorrimento del carrello (Fig. 3)
• La testa da taglio (nella posizione di blocco
verso il basso nel momento in cui è estratta
dall'imballaggio) (Fig. 4)
• La lama (Fig. 5)
Avvertenza: Si consiglia di inserire la lama come
ultimo componente. Essa deve essere installata
solo al termine delle procedura di montaggio e
dopo aver sottoposto l'apparecchio alle relative
verifiche di sicurezza - vedere pagina 169.
MANOPOLA DI BLOCCAGGIO
ANGOLO DI BISELLO
(Fig. 6)
Il tappo filettato della manopola di bloccaggio
dell'angolo di bisello scorre attraverso un
foro situato su lato anteriore della maniglia di
bloccaggio bisello (Fig. 7) e quindi si avvita in un
attacco filettato internamente, posto alla base
dell'apparecchio.
MANICO PER LO SMUSSO
Il manico per lo smusso è fornito già installato sul
banco girevole.
