MONTAŻ I PRZYGOTOWANIE
(7.1)

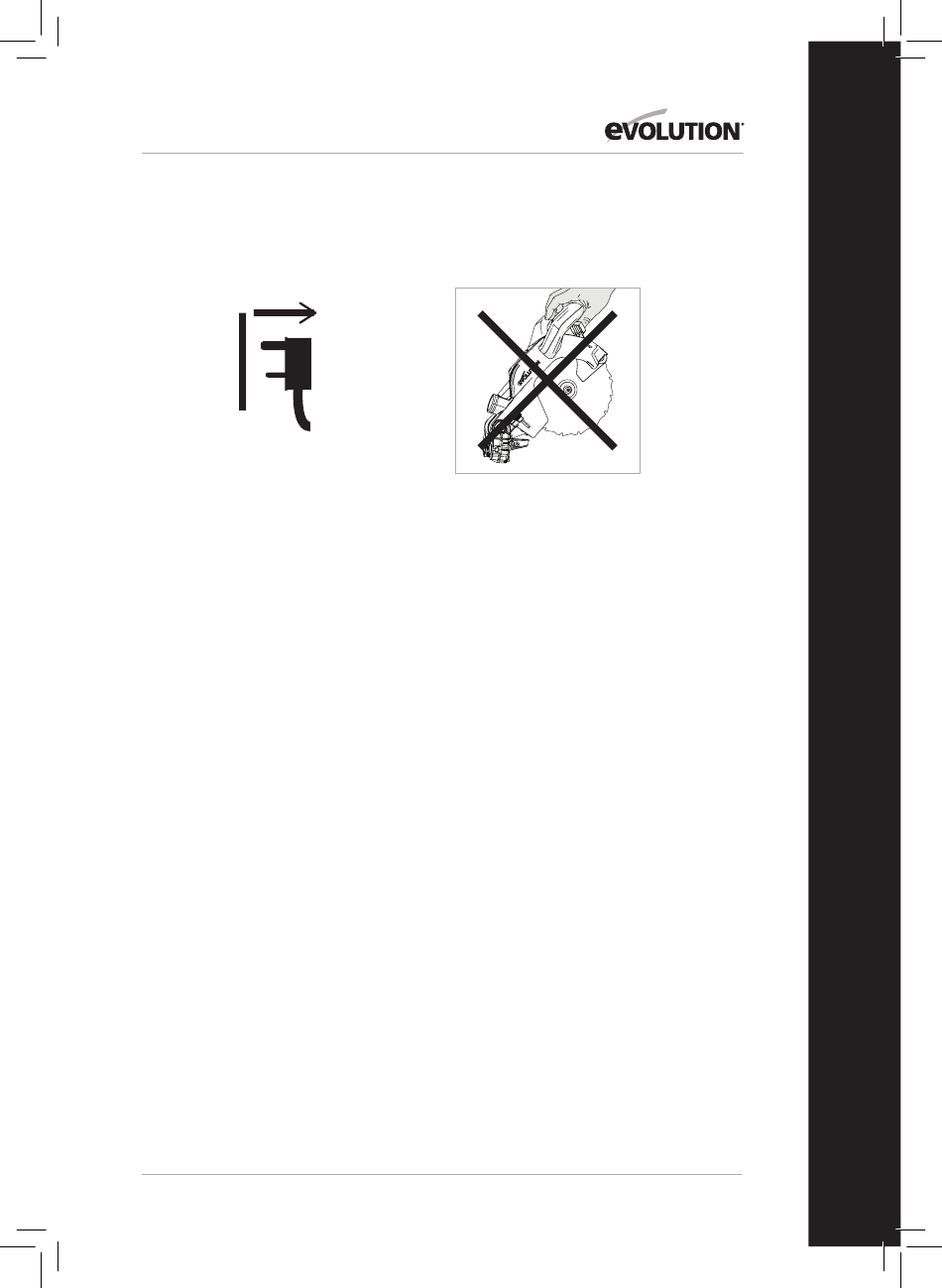

OSTRZEŻENIE: Przed zmianą ustawień
zawsze należy odłączyć urządzenie od źródła
zasilania.
Aby maszyna była gotowa do użytku należy
dokonać niewielkich czynności montażowych.
Montując urządzenie, właściciel/operator
zyska wartościowy wgląd w zaawansowane
funkcje ukośnicy. Pozwoli to operatorowi na
wykorzystanie pełnego potencjału urządzenia,
kiedy będzie już gotowe do użytku.
Uwaga: Należy przeanalizować schematy
przedstawiające zmontowane urządzenie.
Pozwolą one na uzyskanie wartościowego
wglądu w urządzenie, co pomoże w procesie
montażu.
NARZĘDZIA POTRZEBNE
DO MONTAŻU I REGULACJI
Klucz imbusowy - załączony i umieszczony w
przeznaczonym mu schowku na urządzeniu.
(Rys. 1)
Wkrętak płaski - nie załączony.
Klucz płaski 10 mm - nie załączony.
Klucz imbusowy 5 mm - nie załączony.
Szypce - nie załączone.
Uwaga: Proces montażu jest jednorazowy.
Po zakończeniu montażu nie należy podejmować
prób rozmontowania urządzenia.
Tarcza oraz inne drobne części również powinny
być zamontowane przez właściciela/operatora.
Uwaga: Kontrola bezpieczeństwa musi zostać
przeprowadzona po zakończeniu montażu i
przed użyciem urządzenia - patrz strona 204.
OSTRZEŻENIE: Pod żadnym pozorem nie
wolno podłączać głowicy tnącej do źródła
zasilania i podejmować próby użycia jej jako
ręcznej pilarki.
NALEŻY ZAPOZNAĆ SIĘ Z CZĘŚCIAMI
Są cztery (4) główne części wymagające montażu
(włącznie z tarczą) oraz dwie (2) inne mniejsze
części wymagające podłączenia. Dodatkowo
należy zamontować tarczę (załączona).
• Stół obrotowy i mechanizm nachylenia (Rys. 2)
• Prowadnice posuwu (Rys. 3)
• Głowica tnąca (w zablokowanej pozycji po
wyjęciu z opakowania) (Rys. 4)
• Tarcza (Rys. 5)
Uwaga: Tarczę należy zamontować na końcu.
Należy zamontować ją dopiero po zakończeniu
procesu montażowego i po przeprowadzeniu
kontroli bezpieczeństwa montażu - patrz strona
204.
POKRĘTŁO BLOKOWANIA UKOSU
(Rys. 6)
Króciec z gwintem pokrętła blokowania ukosu
przechodzi przez otwór w uchwycie blokowania
ukosu (Rys. 7) i wkręca się w wewnętrznie
gwintowaną szyjkę w podstawie urządzenia.
MECHANIZM NACHYLENIA
Mechanizm nachylenia zamontowany jest do
stołu obrotowego.
WSTAWIANIE PROWADNIC POSUWU
WAŻNE: Jeśli z jakiegoś powodu (uszkodzenie
podczas transportu, błąd przy rozpakowywaniu,
błąd operatora itp.) wypustki umiejscawiające
na czubkach prowadnic zostały „zwolnione",
nie należy montować prowadnic posuwu w
mechanizmie nachylenia lub w głowicy tnącej.
Wypustki umiejscawiające (Rys. 8) muszą zostać
zresetowane, jeżeli któryś z nich lub oba zostały
„zwolnione" przedwcześnie.
