8.2.1 FC avec Modbus RTU

Le protocole du FC offre l'accès au mot de contrôle et à la
référence du bus du variateur de fréquence.
Le mot de contrôle permet au maître Modbus de contrôler
plusieurs fonctions importantes du variateur de fréquence.
•
Démarrage
•
Arrêt du variateur de fréquence de plusieurs
façons :
•
Arrêt en roue libre
•
Arrêt rapide
•
Arrêt avec freinage par injection de
courant continu
•
Arrêt normal (rampe)
•
Reset après une disjonction
•
Fonctionnement à plusieurs vitesses prédéfinies
•
Fonctionnement en sens inverse
•
Changement du process actif
•
Contrôle des deux relais intégrés au variateur de
fréquence
La référence du bus est généralement utilisée pour
contrôler la vitesse. Il est également possible d'accéder aux
paramètres, de lire leurs valeurs et le cas échéant, d'écrire
leurs valeurs. Cela permet de disposer d'une gamme
d'options de contrôle, comprenant le contrôle du point de
consigne du variateur de fréquence lorsque le régulateur
PI interne est utilisé.
8.3 Configuration du réseau
8.3.1 Configuration du Variateur de
fréquence
Définir les paramètres suivants pour activer le protocole FC
du variateur de fréquence.
Paramètre Réglage
8-30 Protocol FC
8-31 Address 1 - 126
8-32 Baud Rate 2400 - 115200
8-33 Parity / Stop Bits Parité à nombre pair, 1 bit d'arrêt
(défaut)
Manuel de configuration du variateur VLT Micro Drive

8.4 Structure des messages du protocole FC

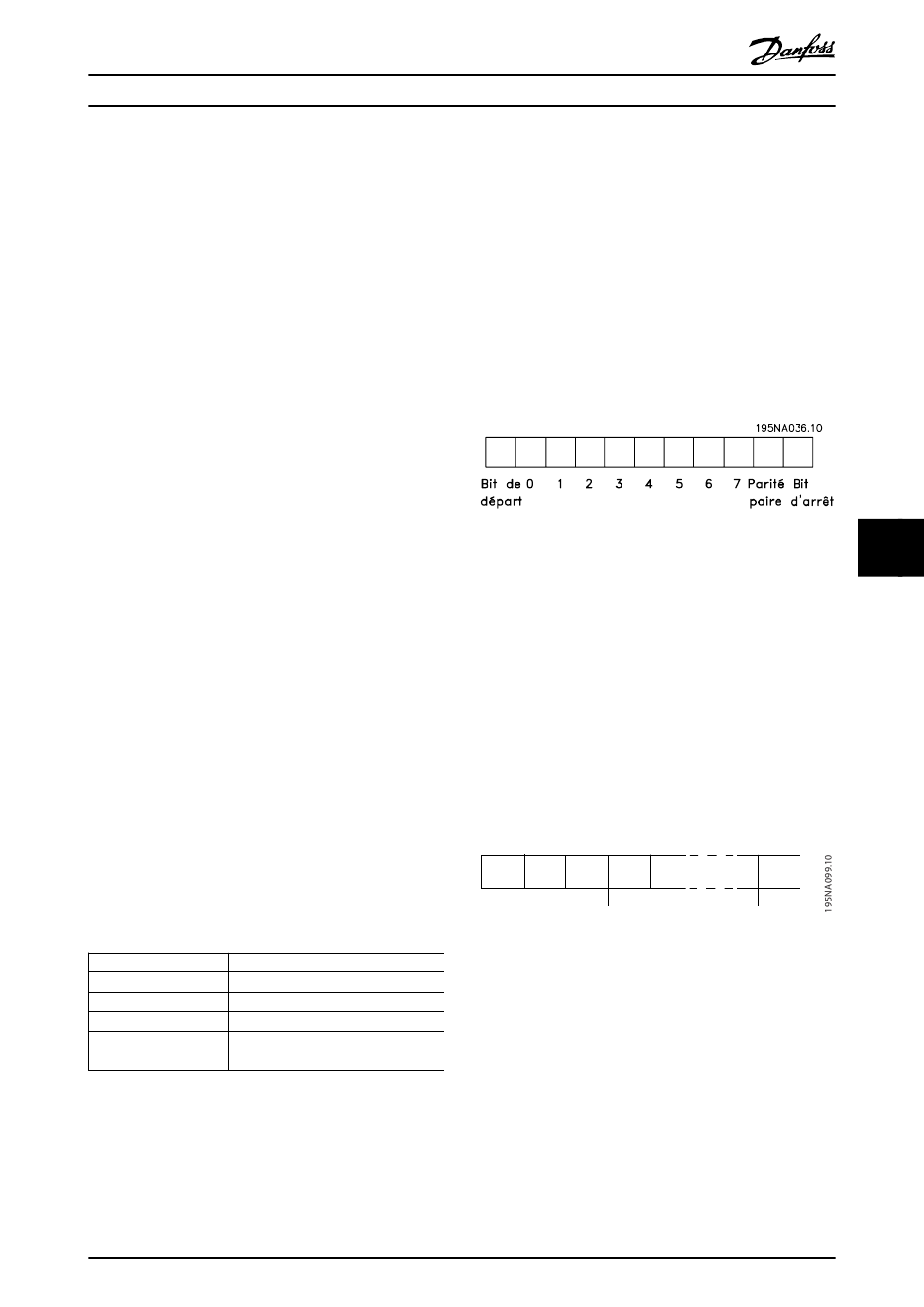

8.4.1 Contenu d'un caractère (octet)
Chaque caractère transmis commence par un bit de
départ. Ensuite, 8 bits de données, correspondant à un
octet, sont transmis. Chaque caractère est sécurisé par un
bit de parité. Ce bit est réglé sur "1" lorsqu'il atteint la
parité. La parité est atteinte lorsqu'il y a un nombre égal
de 1 binaires dans les 8 bits de données et le bit de parité
au total. Le caractère se termine par un bit d'arrêt et se
compose donc au total de 11 bits.
8.4.2 Structure du Télégramme
Chaque télégramme présente la structure suivante :
Ensuite arrive un certain nombre d'octets de données
(variable, dépend du type de télégramme).
Un octet de contrôle des données (BCC) termine le
télégramme.
®
MG02K104 - VLT est une marque déposée de Danfoss
1. Caractère de départ (STX)=02 Hex
2. Un octet indiquant la longueur du télégramme
(LGE)
3. Un octet indiquant l'adresse du variateur de
fréquence (ADR)
STX LGE ADR DATA BCC
67
8 8
