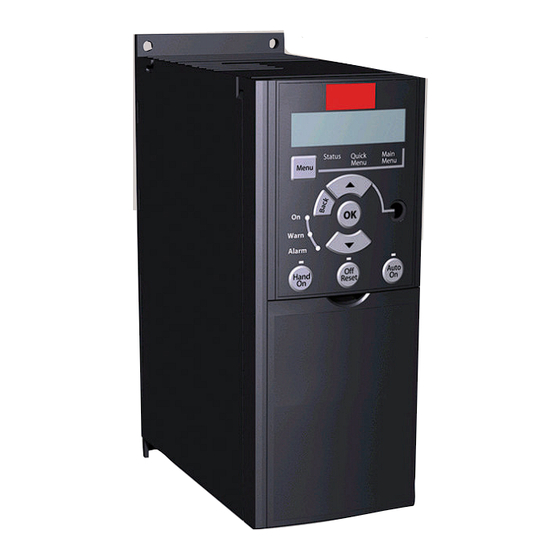

Danfoss VLT FC 51 Guide D'application
Danfoss VLT FC 51 Guide D'application

Danfoss VLT FC 51 Guide D'application

Application convoyeur en boucle ouverte, avec consigne 0-10v
Masquer les pouces Voir aussi pour VLT FC 51:

Publicité

Liens rapides

GUIDE D'APPLICATION
®
VLT
FC 51
Application convoyeur en boucle ouverte, avec consigne 0-10V
GA055A_1804_FC51_BO_CONVOY_CONS_0-10V

Publicité

loading

Sommaire des Matières pour Danfoss VLT FC 51

  • Page 1 GUIDE D’APPLICATION ® FC 51 Application convoyeur en boucle ouverte, avec consigne 0-10V GA055A_1804_FC51_BO_CONVOY_CONS_0-10V...
  • Page 2 Ce guide inclut les étapes essentielles pour l’installation et la configuration de votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible sur www.danfoss.com notamment pour les consignes de sécurité. Page 2 sur 13...
  • Page 3 1 Installation mécanique Toute mauvaise installation peut entraîner une surchauffe et une réduction de la performance • S'assurer qu'un dégagement de 100 mm en haut et en bas est prévu pour le refroidissement. • Veiller à ce que l'emplacement d'installation soit suffisamment résistant pour supporter le poids de l'unité. Le variateur de fréquence permet l'installation côte à...
  • Page 4 2 Installation électrique L'ensemble du câblage doit être conforme aux réglementations nationales et locales en matière de sections de câble et de température ambiante. Pour une installation conforme aux critères CEM : • Établir un contact électrique entre le blindage du câble et la protection du variateur de fréquence à l'aide de presse-étoupes métalliques ou des brides fournies avec l'équipement.
  • Page 5 • Installer une liaison de terre directe entre la borne de masse du variateur et la borne de mise à la terre du moteur. • Utiliser des presse-étoupes de type CEM, pour assurer la continuité du blindage au niveau de la boite de raccordement moteur (dans le cas d’une boîte à...
  • Page 6 2.2 Câblage partie commande Page 6 sur 13...
  • Page 7 3 Utilisation afficheur LCP 12 • Affichage numérique : l’écran LCD est rétroéclairé et comprend 1 ligne numérique. Toutes les données sont affichées sur le LCP. • Touche Menu : Appuyer sur la touche [Menu] pour alterner entre menu d'état, menu rapide et menu principal.
  • Page 8 3.2 Menu principal sur le LCP Le menu principal permet d'accéder à l'ensemble des paramètres Pour entrer dans le menu principal, appuyer sur [Menu] jusqu'à ce que l'indicateur à l'écran se place au- dessus de Main Menu. [▲] [▼] : parcourir les groupes de paramètres. Appuyer sur [OK] pour sélectionner un groupe de paramètres.
  • Page 9 4 Votre application • Boucle ouverte, consigne 0-10V : votre variateur sera piloté à distance (par un ordre de marche), sans retour capteur, avec une consigne de vitesse comprise entre 0V et 10V correspondant à une plage de variation entre 10Hz et 50Hz.
  • Page 10 5 Liste des paramètres Liste des paramètres supplémentaires à ajuster : N° par. Désignation Valeur Description Observations 1-** Charge et moteur Mode config. Boucle ouverte vitesse 1-00 Carac. Couple Couple constant 1-03 Données moteur 1-2* Puissance moteur [kW] XXX KW Voir plaque moteur 1-20 Tension moteur...
  • Page 11 Limites moteur 4-1* Vit.mot lim basse (Hz) 10 Hz 4-12 Vit.mot lim haute (Hz) 50 Hz 4-14 Frq.sort.lim.hte 55 Hz 4-19 5-** E/S digitales Entrées digitales 5-1* Entrée digit borne 18 Démarrage 5-10 Entrée digit borne 19 Reset 5-11 Entrée digit borne 27 Inactif 5-12 Relais...
  • Page 12 Adaptation Automatique au Moteur (AMA) -Avant de lancer l’AMA, il faut respecter quelques points : -En cas de moteur spécifique ou de moteurs en parallèle, ne pas faire l’AMA. -Le moteur peut être accouplé mais ne doit pas être entrainé en rotation par l’installation. -L’AMA doit être faite avec le moteur froid.
  • Page 13 Donner un ordre de marche depuis votre système. Page 13 sur 13...
