MQLOGC22 pour MQZDV3318/3622 / ZCV3622

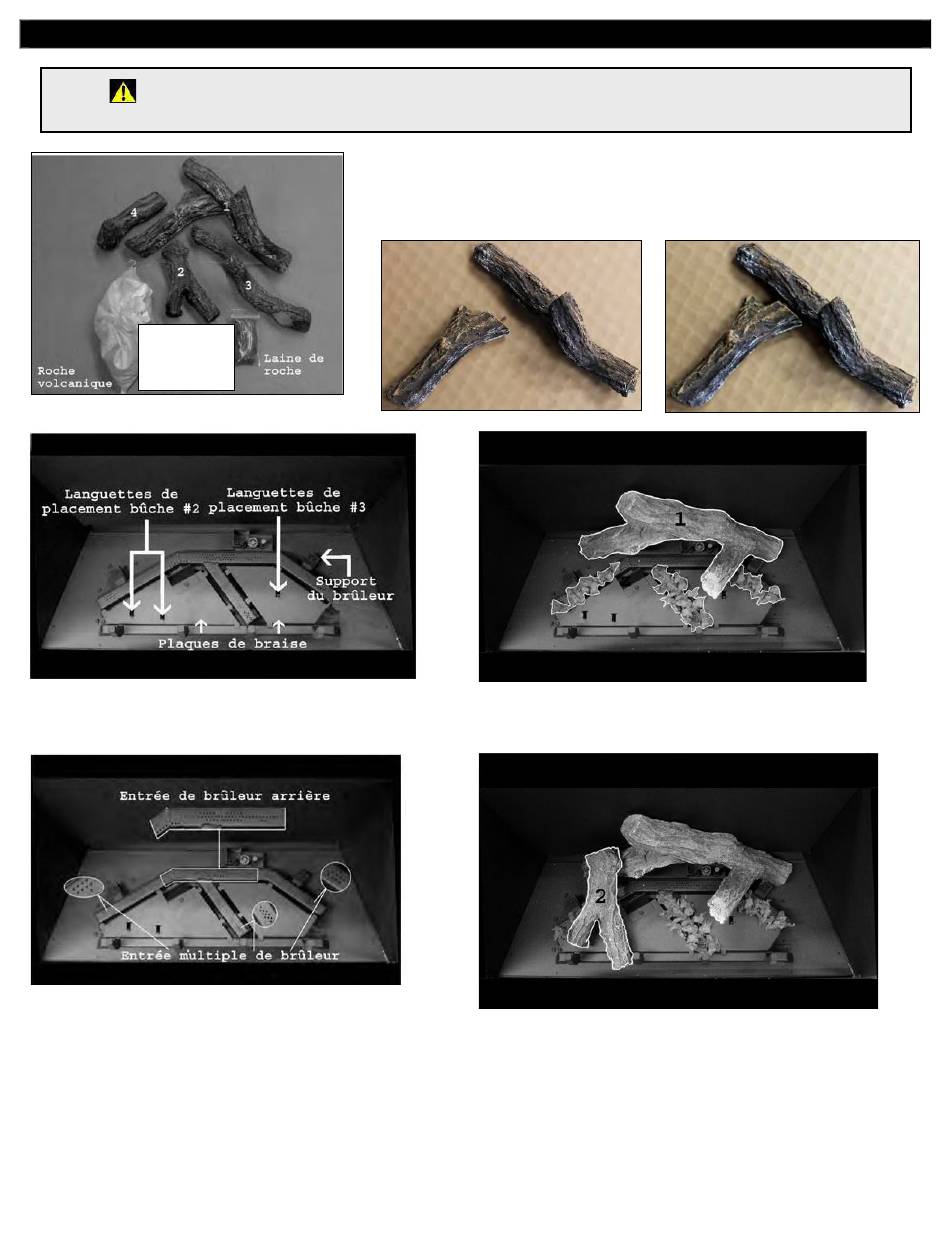

AVERTISSEMENT : Ne pas positionner les pièces selon ces diagrammes ou l'utilisation de pièces autre que celles approuvées
pour cet appareil peuvent occasionner des dommages matériels ou des blessures personnelles.
Roche volcanique
Laine de roche
Bûches 1, 2, 3, 4
Liste de pièces
Points de localisation
Placez la laine de roche sur le brûleur, tel qu'indiqué dans
l'étape 1. Assurez-vous de ne pas obstruer les ouvertures des
entrées multiples de brûleur. Pour GPL seulement, les entrées
multiples peuvent être complètement couvertes. Ne pas
couvrir l'entrée de brûleur arrière avec la laine de roche.
Bûches # 1 est un assemblage de
deux parties.
Étape 1 : Placez les deux morceaux de la bûche #1Sur le
plateau du brûleur arrière en la glissant vers la gauche jusqu'au
support du brûleur de droite.
Étape 2 : Alignez les 2 trous au bas de la bûche #2 avec
les 2 languettes de placement de la bûche #2, tel qu'illustré.
Bûches # 1 est assemblé.
