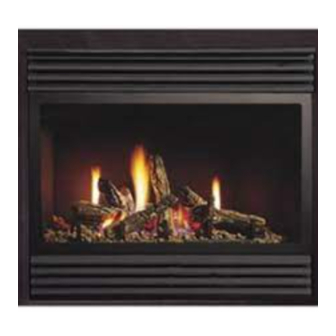

Kingsman ZCV3622N Instructions D'installation

Masquer les pouces Voir aussi pour ZCV3622N:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Codes d'article:
ZCV3622N, ZCV3622NE, ZCV3622NE2, ZCV3622LP, ZCV3622LPE, ZCV3622LPE2,
ZCVRB3622N, ZCVRB3622NE, ZCVRB3622NE2, ZCVRB3622LP, ZCVRB3622LPE,
ZCVRB3622LPE2
Sont certifiés:
«ANS Z21.88-2017 • CSA-2.33-2017, Foyer au gaz à évacuation», CSA 2.17-2017
Instructions d'installation
3622ZCV SOLARA
3622ZCVRB SKYLINE
Cet appareil peut être installé dans une
maison préfabriquée (mobile) déjà installée à
demeure si les règlements locaux le
permettent.
Cet appareil doit être utilisé uniquement avec
le type de gaz indiqué sur la plaque
signalétique. Cet appareil ne peut être converti
à d'autres gaz, sauf si une trousse de
conversion est utilisée.
INSTALLATEUR : Laissez ce manuel avec l'appareil.
CONSOMMATEUR : Gardez ce manuel pour référence
future
.
FOYER AU GAZ À ÉVACUATION.
NE PAS UTILISER AVEC DU COMBUSTIBLE
SOLIDE.
Une division de R-CO. Inc.,
2340 avenue Logan,
Winnipeg, Manitoba, Canada,
Imprimé au Canada, le Le 29 janvier 2020
No de pièce 36ZCV-MAN17FR
R2R 2V3, tél. : (204) 632-1962
