ZCV3622 / ZCVRB3622
ZCV3622
Gypse 1/2" à égalité avec la façade du foyer – Le
foyer et les matériaux combustibles doivent être
recouvert de matériaux non combustibles (ex. : tuiles au
tour du foyer).
Rebord pour tuile
Languette de clouage
Languettes de clouage
(Qté 2) Les
languettes de
clouage sont situées
à chaque coin de
l'appareil.

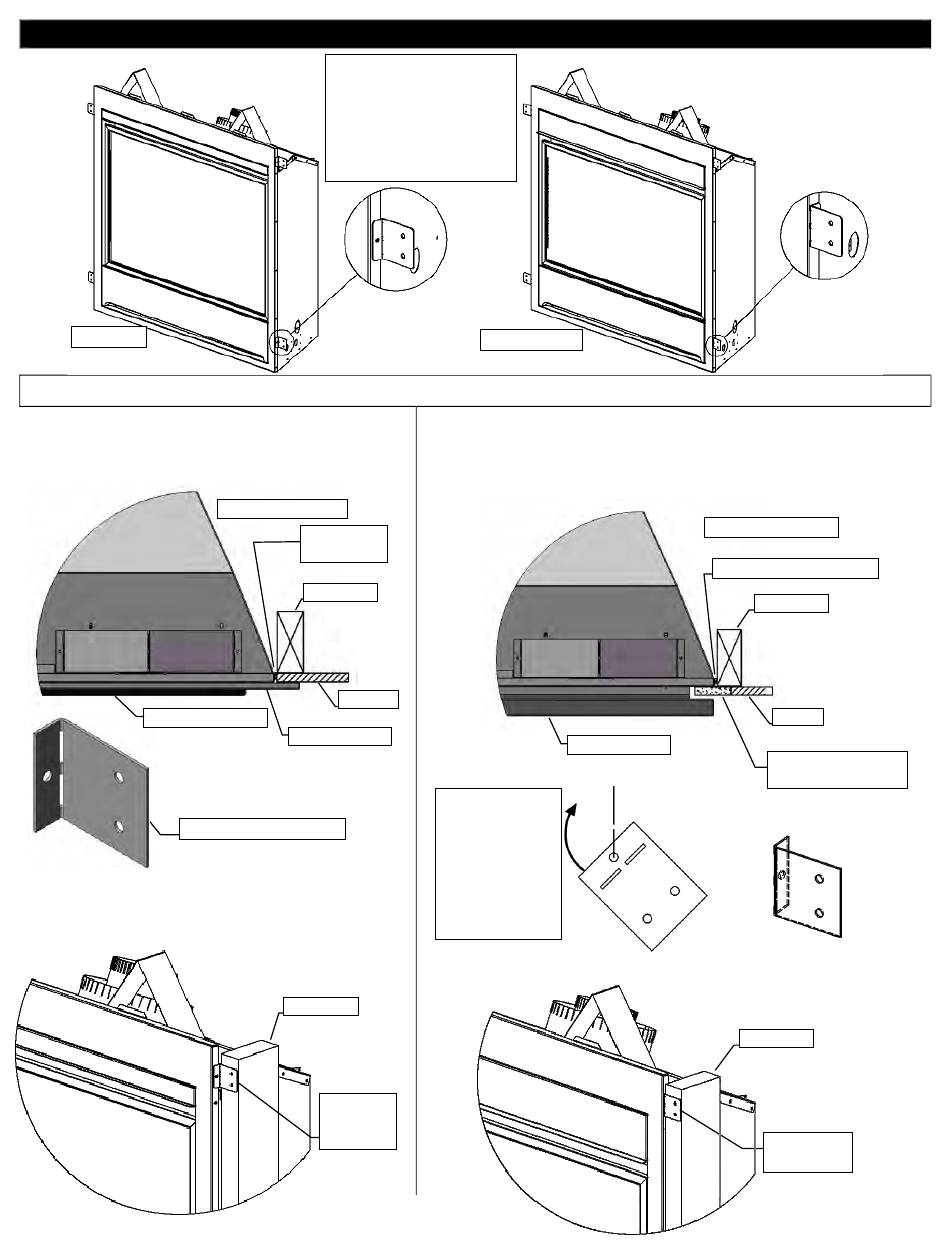

Les languettes de clouages peuvent être utilisées de 2 façons :
Vue de dessus
Languette
de clouage
Charpente
Gypse
Encadrement
Charpente
Languette
de
clouage
ZCVRB3622
Charpente à égalité avec la façade du foyer - Le foyer doit être
recouvert de matériaux non combustibles (ex. : panneau de
N.B. : 1/2" DOIT ÊTRE AJOUTÉ À LA PROFONDEUR DE
ciment).
CHARPENTE DE L'APPAREIL. UTILISEZ CETTE MÉTHODE POUR
LES ENCADREMENTS ZCVRB3622.
Encadrement
Les
languettes de
clouage
doivent être
pivotées à
180o et pliées
sur la
charpente
Vue de dessus
Languette de clouage
Charpente
Gypse
Des matériaux non
combustibles
Charpente
Languette
de clouage
