Chapitre 1:
Préparatifs
Connexion de la chaîne
Mise en place des piles
Réglage de l'horloge
F
4
Chapitre 1: Préparatifs
Connexion de la
chaîne

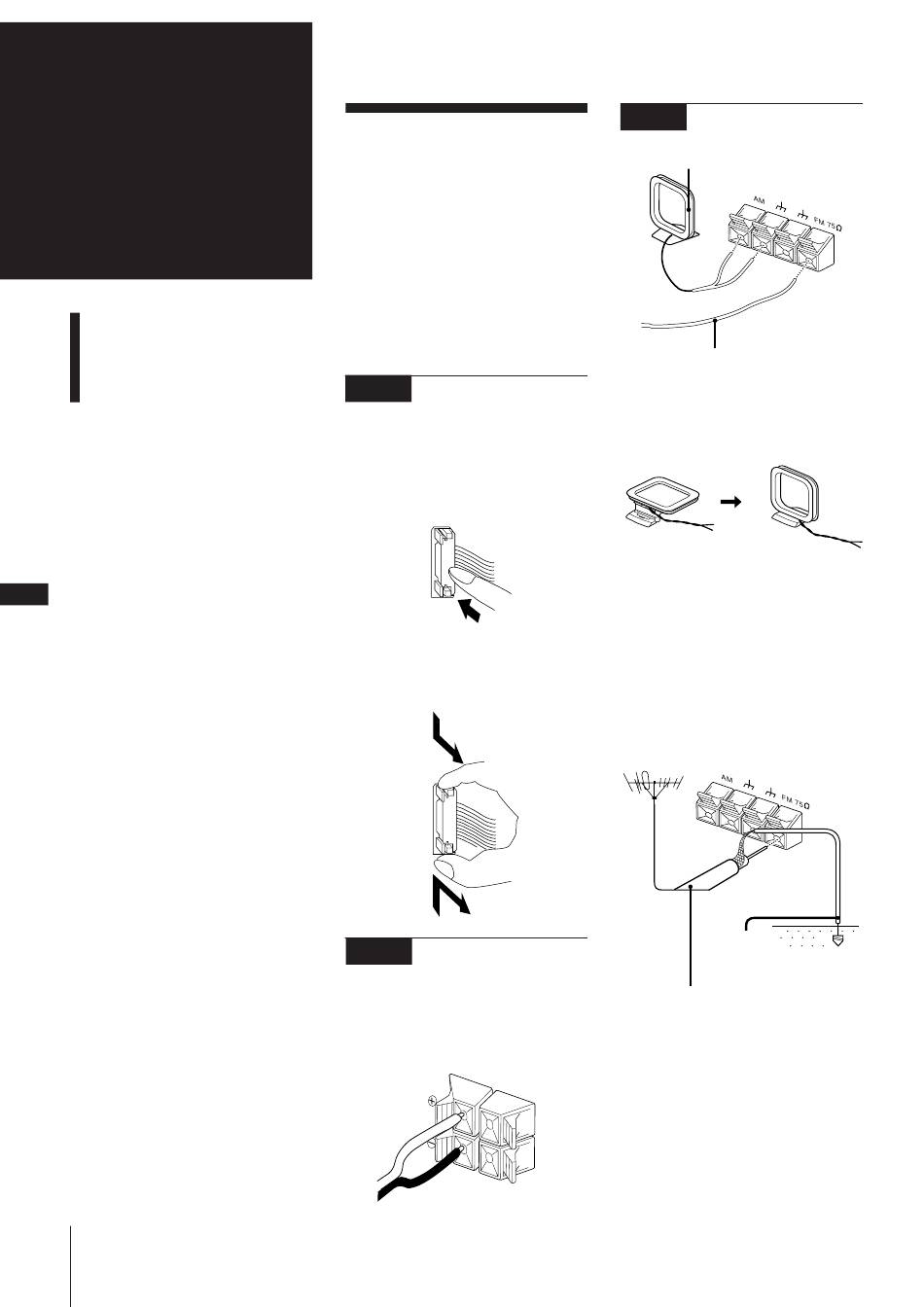

Référez-vous aux illustrations ci-dessous
pour raccorder votre chaîne stéréo.
Si vous souhaitez raccorder des appareils
en option, reportez-vous à "Connexion
d'un appareil en option" au chapitre 6.
Si vous empilez les éléments de la chaîne à
la verticale
Veillez à mettre l'amplificateur/tuner sur le
lecteur CD/platine à cassette.
ETAPE 1
Connexion des
cordons plats
Raccordez les cordons plats fournis aux
connecteurs SYSTEM CONTROL de la
même couleur en appuyant sur le centre du
connecteur du cordon plat jusqu'à ce qu'il
s'enclenche.
Pour déconnecter les cordons plats
Tirez sur le connecteur des cordons plats en
appuyant de chaque côté. Ne tirez pas sur
le cordon proprement dit.
ETAPE 2
Connexion des
enceintes
Raccordez l'enceinte droite aux connecteurs
R et l'enceinte gauche aux connecteurs L en
insérant le cordon rouge sur + et le cordon
noir sur –.
R
L
ETAPE 3
Connexion des
antennes
Antenne cadre AM (fournie)
Antenne fil FM* (fournie)
* Etendez-la horizontalement.
Connexion de l'antenne cadre AM
Raccordez l'antenne cadre AM fournie aux
bornes AM et y.
Pour améliorer la réception FM
Raccordez une antenne FM extérieure aux
bornes FM75Ω et y avec un câble coaxial de
75 ohms.
Important
Par mesure de protection contre l'orage,
raccordez l'antenne extérieure à la borne-
poussoir de terre y. Ne raccordez pas le fil
de terre à une conduite de gaz pour éviter
tout risque d'explosion.
Fil de terre
(non fourni)
Câble coaxial de 75 ohms
(non fourni)
Pour améliorer la réception AM
Après avoir raccordé l'antenne AM,
connectez un fil isolé de 6 à 15 mètres à la
borne AM. Raccordez la borne y à la terre.
