Préparation à l'emploi et positionnement du patient
La préparation du système de thérapie First Step Select comprend l'inspection de l'unité pour véri er l'absence
d'assemblages endommagés ou inutilisables et le suivi des étapes décrites dans la procédure Déballage et inspection
ci-dessous. Il est recommandé de prendre connaissance de toutes les sections de ce manuel avant d'utiliser le produit.
Lire attentivement les sections Contre-indications, Consignes de sécurité et Risques et précautions du chapitre
Introduction de ce manuel avant de placer un patient sur le système thérapeutique First Step Select.
Déballage et inspection
1. Ouvrir les emballages d'expédition. Ne pas utiliser d'instrument tranchant pour ouvrir les cartons.
Cela risquerait d'endommager le surmatelas, la housse de protection ou les tuyaux.
2. Con rmer que tous les composants sont inclus. Voir la page 28 pour la liste des stocks.
3. Retirer et jeter tous les matériaux d'emballage.
4. Inspecter tous les composants pour véri er qu'ils n'ont subi aucun dommage pendant le transport. Contacter
immédiatement le fabricant si des dommages sont constatés.
Installation de l'unité et préparation au positionnement du patient
Toujours utiliser un lit médical standard équipé de dispositifs de protection ou conforme aux protocoles
appropriés.
1. Mettre le lit à niveau et bloquer les freins et la direction des roulettes.
2. En cas d'utilisation d'une base de matelas en mousse ou d'un adaptateur série V (VSA), retirer le matelas
existant.
En cas d'utilisat'on d'une comb'naison entre matelas et surmatelas ou d'un MRS, s'assurer 'ue la distance
entre le bord supérieur des barrières latérales (si elles sont utilisées) et au-dessus du matelas (sans
compression) est d'au moins'220 mm (8,66 po) pour éviter une sortie intempestive ou une chute accidentelle
du lit. Tenir compte de la taille, de la position (par rapport au bord supérieur de la barrière latérale) et de l'état
de chaque patient au moment d'évaluer les risques de chute.
3. Installer le support thérapeutique sur la base de matelas en mousse standard :
• Placer le sac de transport au pied du matelas.
• Ouvrir le sac de transport et sortir le support thérapeutique, les tuyaux d'air, l'unité de commande, les housses, etc.
• Placer le support thérapeutique, avec les raccords de tuyaux et le sac de transport au pied du matelas.
• S'assurer que le surmatelas est placé avec des harnais élastiques sur le dessous.
• Pour le surmatelas, faire glisser le harnais élastique par-dessus chaque extrémité du matelas.
• Rentrer le sac de transport sous le support thérapeutique côté pieds.

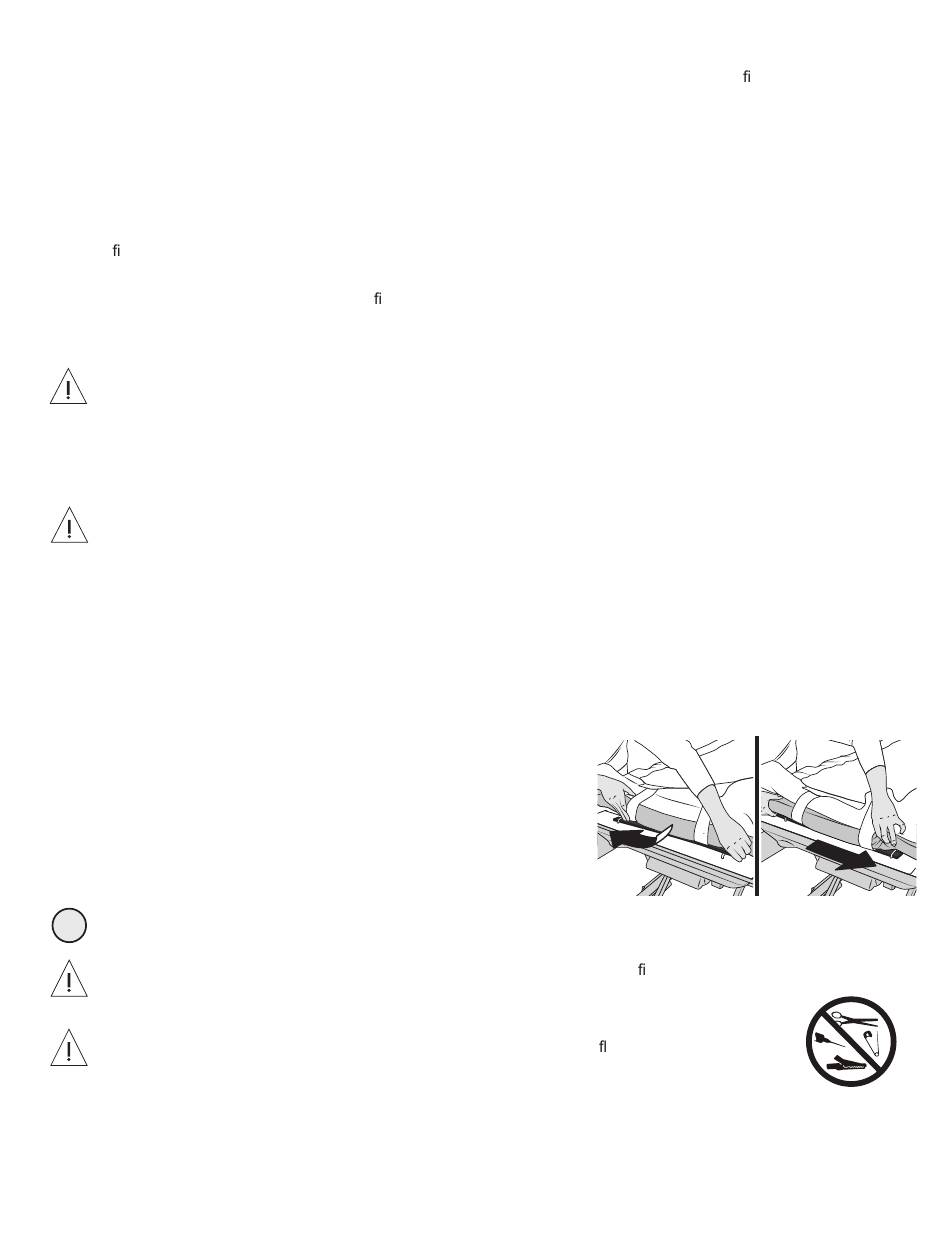

4. Installer le support thérapeutique sur l'adaptateur série V
• Déplier l'adaptateur série V
• Le placer sur le cadre VersaCare
• Fixer le surmatelas First Step Cirrus sur l'adaptateur série V grâce
aux sangles attachées
• Installer les tringles de verrouillage au pied et à la tête de lit
i
Lors du retrait de l'adaptateur série V, veiller à dégager la tringle de verrouillage et les aimants avant de le
retirer du cadre de lit.
Toujours s'assurer que le cadre de lit est correctement dimensionné. Véri er l'absence d'espaces dans
lesquels la tête ou le corps du patient pourraient se retrouver piégés.
Éviter tout contact du support thérapeutique First Step Select avec des objets tranchants.
Des perforations, coupures ou déchirures peuvent empêcher le gon age et le maintien de la
pression d'air.
5. Installer la housse First Step Select (facultatif pour le First Step Cirrus ; le First Step Cirrus peut être utilisé avec
un drap d'hôpital standard adapté) :
• Rabattre les côtés de la housse de chaque côté du lit et les rentrer sous le matelas.
• Fixer la housse autour des connexions des tuyaux à l'aide des bandes Velcro individuelles de la housse de
protection.
6. Installer l'unité de commande sur le pied du lit :
• Faire basculer vers l'extérieur les bras de suspension réglables situés de chaque côté de l'unité de commande.
