Alpine iDA-X200 Guide De Référence Rapide page 23

2

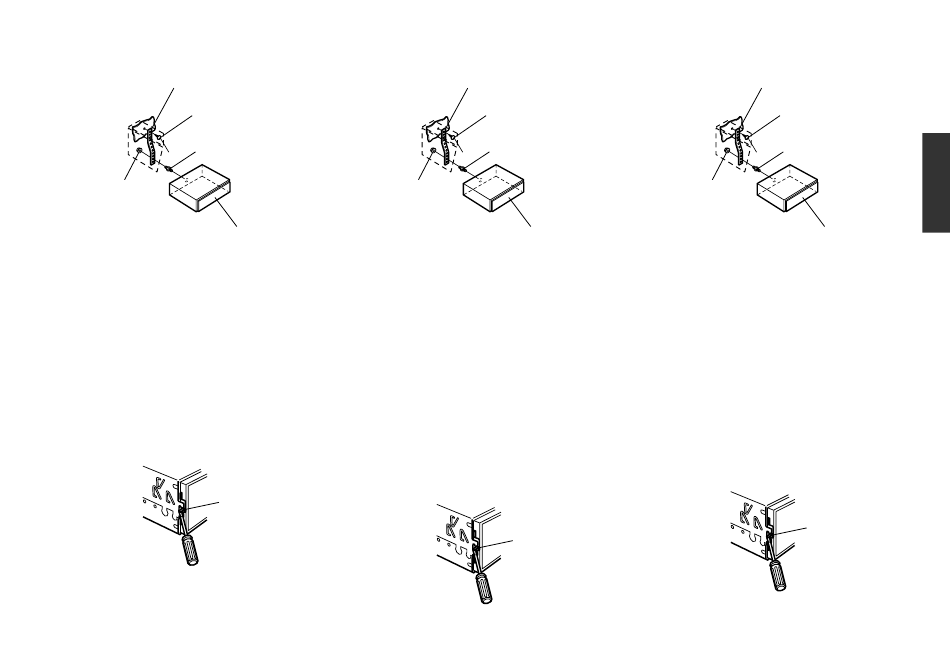

Metal Mounting Strap
Screw
Bolt Stud
*
Hex Nut (M5)
This unit
When your vehicle has the Bracket, mount the long
hex bolt onto the rear panel of the iDA-X200/iDA-
X300 and put the Rubber Cap on the hex bolt.
• For the screw *, provide a proper screw to the chassis
installing location.
3
Slide the iDA-X200/iDA-X300 into the dashboard.
When the unit is in place, make sure the locking
pins are fully seated in the down position. This can
be done by pressing firmly in on the unit while
pushing the locking pin down with a small
screwdriver. This ensures that the unit is properly
locked and will not accidentally come out from the
dashboard.
Lock Pin
2
Befestigungsstrebe
Schraube
Stiftschraube
*
Sechskantmutter (M5)
Dieses Gerät
Falls Ihr Fahrzeug mit einer Stützhalterung
versehen ist, drehen Sie die lange
Sechskantschraube in die Rückseite des
iDA-X200/iDA-X300 und stecken danach die
Gummikappe auf den Schraubenkopf.
• Als Schraube* verwenden Sie eine geeignete Schraube für
die Chassis-Gehäusebefestigung.
3
Schieben Sie das iDA-X200/iDA-X300 in das
Armaturenbrett. Vergewissern Sie sich, dass die
Verriegelungsstifte gut einrasten. Schieben Sie das
Gerät hierzu fest in das Armaturenbrett, und
drücken Sie die Verriegelungsstifte dabei mit
einem kleinen Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird.
Verriegelung
sstift
21
2
Attache de montage en métal
Vis
Filetage de boulon
*
Ecrou à six pans
(M5)
Cet appareil
Si votre véhicule possède un support, installez le
long boulon à tête hexagonale sur le panneau
arrière du iDA-X200/iDA-X300 et placez le capuchon
de caoutchouc sur le boulon.
• Pour la vis *, procurez-vous une vis appropriée à
l'emplacement d'installation du châssis.
3
Insérez le iDA-X200/iDA-X300 dans le tableau de
bord. Quand l'appareil est installé, vérifiez que les
tiges de verrouillage sont parfaitement posées à la
position abaissée. Ceci s'obtient en appuyant
fermement sur l'appareil tout en abaissant la tige
de verrouillage à l'aide d'un petit tournevis. De
cette façon, l'appareil sera convenablement fixé et
il ne risquera pas de tomber accidentellement du
tableau de bord.
Tige de
verrouillage
