Déviations maximales d'alignement:
Diamètre extérieur
accouplement [mm]
70 - 80
81 - 95
96 - 110
111 - 130
131 - 140
141 - 160
161 - 180
181 - 200
201 - 225
4.5. TUYAUTERIES
•
En général, les tuyauteries d'aspiration et de refoulement doivent être fixés sur des tronçons droits, avec le moins
possible de coudes et accessoires, de façon à diminuer, dans la mesure du possible, toute perte de charge qui pourrait se
produire en raison du frottement.
•
Assurez-vous que les orifices de raccordement de la pompe soient bien alignés sur les tuyauteries et qu'ils aient de
diamètre pareil.
•
Placer la pompe le plus près possible de la cuve d'aspiration, si possible en dessous du niveau du liquide, ou même à un
niveau inférieur à celui de la cuve d'aspiration à ce que la hauteur manométrique d'aspiration soit au maximum.
•
Posez les supports de la tuyauterie les plus près que possible des orifices d'aspiration et de refoulement de la pompe.
4.5.1. Vannes d'isolement
La pompe doit pouvoir être isolée affin d'effectuer l'entretien. Des vannes d'isolement doivent donc être installées à l¡aspiration
et le refoulement de la pompe.
Ces vannes doivent TOUJOURS être ouvertes lorsque la pompe est en fonctionnement.
4.5.2. Processus auto-amorçage
En générale, en cas d'utilisation du processus d'auto-amorçage, la pompe devra contenir suffisamment de liquide pour remplir
les jeux internes et les espaces morts et lui permettre de créer une différence de pression.
Toutefois, pour le pompage de fluides à faible viscosité, un clapet de pied de diamètre égal ou supérieur à celui de la tuyauterie
d'aspiration devra être installé. La pompe peut également être installée sans clapet de pied avec une tuyauterie en forme de U.
L'utilisation d'un clapet de pied n'est pas recommandée pour pomper des liquides visqueux.
•
Afin d'éliminer l'air et les gaz de la tuyauterie d'aspiration, la contre-pression dans la
tuyauterie de refoulement devra être réduite. Si un processus d'auto-amorçage est
effectué, le démarrage de la pompe devra se faire en ouvrant et en vidant la tuyauterie
de refoulement, ce qui permettra que l'air et les gaz sortent à faible contre-pression.
•

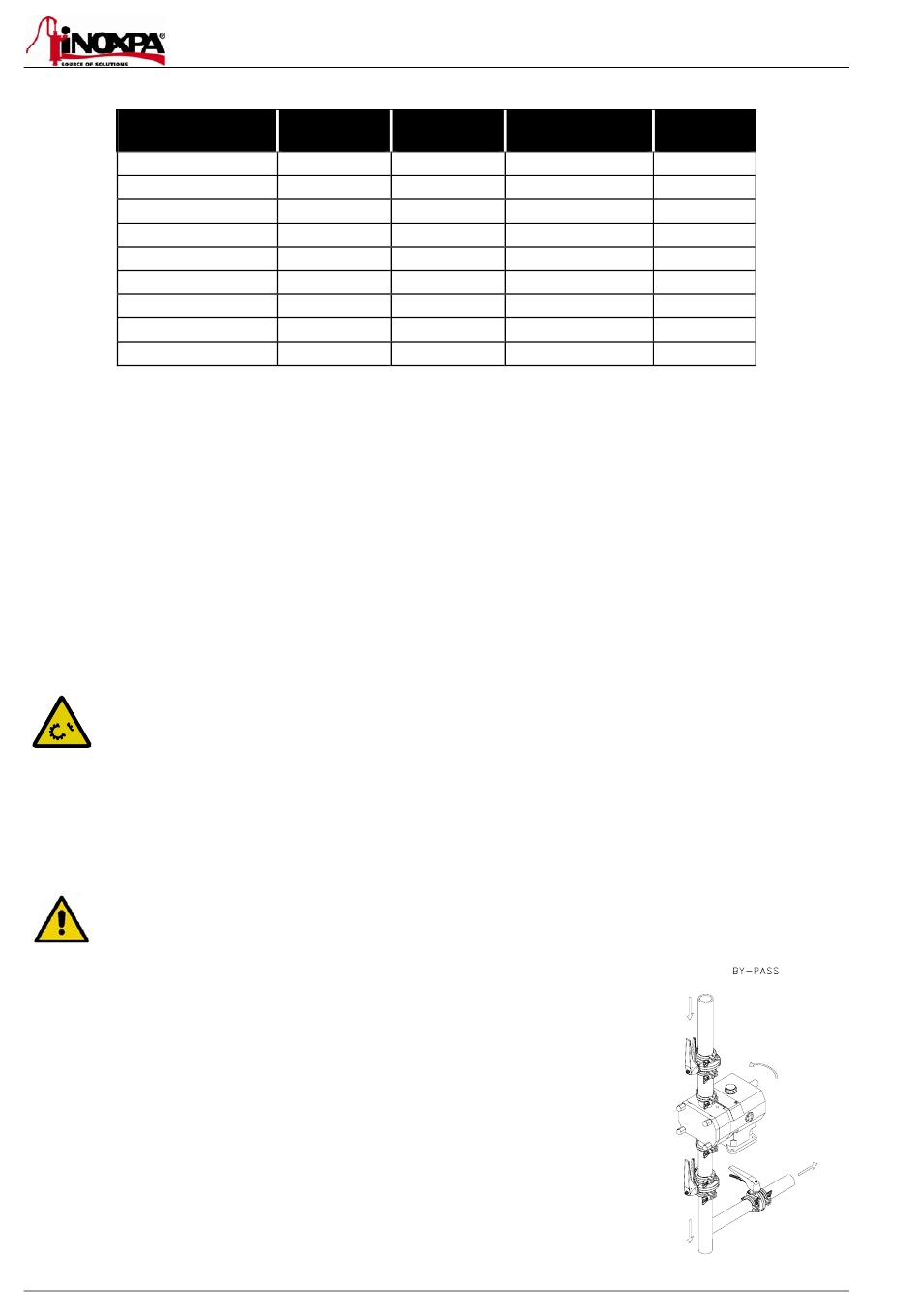

Une autre possibilité consiste, dans le cas de tuyauteries longues ou lorsqu'un clapet
non-retour est installé dans la tuyauterie de refoulement, à installer un by-pass avec
une vanne de fermeture du côté refoulement de la pompe. Cette vanne s'ouvrira en cas
d'amorçage et permettra la sortie de l'air ou des gaz avec une contre-pression
minimum.
•
Le by-pass ne doit pas retourner à l'orifice d'aspiration mais au réservoir
d'approvisionnement.
10
Va min
Va max
[mm]
[mm]
2
4
2
4
2
4
2
4
2
4
2
6
2
6
2
6
2
6
4.Installation
Va max - Va min
[mm]
[mm]
0,13
0,13
0,15
0,15
0,18
0,18
0,21
0,21
0,24
0,24
0,27
0,27
0,3
0,34
0,34
0,38
0,38
Vr
0,3
ED. 2010/09
