- Page 1 INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE POMPE À IMPULSEUR FLEXIBLE Notice originale 01.650.30.02FR (A) 2021/10...
-
Page 4: Table Des Matières
9.5. Section pompe RF (monobloc) ......................... 23 9.6. Liste des pieces pompe RF ........................23 9.7. Section pompe RF (arbre libre) ........................ 24 9.8. Liste de pieces pompe RF (arbre libre) ....................24 INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 5: Informations Générales
2.3. GARANTIE Toute garantie sera immédiatement et de plein droit annulé, et la société INOXPA sera indemnisée, pour toute réclamation de responsabilité civile présentée par des tiers, si : • Les travaux de mise en service et de maintenance n’ont pas été réalisés conformément aux instructions d’utilisation, et les réparations n’ont pas été... -
Page 6: Sécurité
Consigne de sécurité visant à prévenir les dommages sur l’équipement et ses fonctions. ATTENTION 3.2. CONSIGNES GÉNÉRALES DE SÉCURITÉ Veuillez lire attentivement le manuel d’instructions avant d’installer la pompe et de la mettre en service. En cas de doute, contactez INOXPA. 3.2.1. Pendant l’installation Tenez toujours compte des Caractéristiques techniques chapitre Ne mettez jamais votre pompe en service avant de l’avoir raccordée aux tuyauteries. - Page 7 Coupez TOUJOURS l’alimentation électrique de la pompe avant de commencer son entretien. Retirez les fusibles et débranchez les câbles des bornes du moteur. Tous les travaux électriques doivent être réalisés par du personnel agréé. INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10...
-
Page 8: Informations Générales

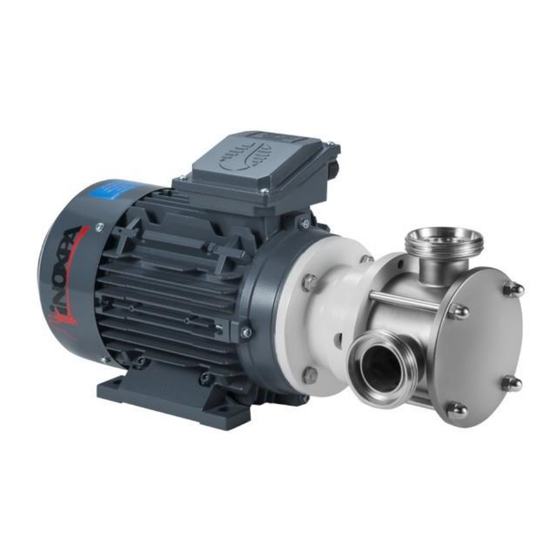

Les pompes de la série RF sont disponibles aussi bien en version monobloc, avec moteur direct à 900 trm ou 1450 trm, qu’en configuration d’arbre libre, comme option elles peuvent être aussi fournies montées en charriot en acier inoxydable. -
Page 9: Installation
5. Installation 5.1. RÉCEPTION DE LA POMPE INOXPA ne sera en aucun cas tenue pour responsable de la détérioration du produit due au transport ou au déballage. Vérifiez visuellement que l’emballage n’a pas été endommagé. La pompe est accompagnée des documents suivants : •... -
Page 10: Transport Et Stockage
Installation 5.3. TRANSPORT ET STOCKAGE ATTENTION Les pompes RF sont généralement trop lourdes pour les stocker manuellement. Utilisez un moyen de transport approprié. Utilisez les points indiqués sur la figure pour soulever la pompe. Seul du personnel agréé doit transporter la pompe. -
Page 11: Tuyauteries
• Mettre momentranément en marche le moteur de la pompe. Vous rassurer que le sens du pompage est le souhaité. Si la pompe marchait en direction erronée pourrait sérieusement l’endommager. ATTENTION Vérifiez TOUJOURS le sens de rotation du moteur lorsqu’il y a du liquide à l’intérieur de la pompe. INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 12: Mise En Service
Installation. Lisez attentivement le chapitre 9.Caractéristiques techniques. INOXPA ne peut être tenue responsable d’une utilisation incorrecte de l’équipement. Ne touchez JAMAIS la pompe ou les tuyauteries lors du pompage de liquides à haute température. 6.1. VÉRIFICATIONS AVANT DE METTRE LA POMPE EN SERVICE •... - Page 13 Mise en service Utilisez un équipement de protection individuelle appropié lorsque le niveau de pression acoustique dans la zone de travail dépasse 85 dB(A). INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10...
-
Page 14: Dysfonctionnements
Il est supposé que la pompe est correctement installée et qu’elle a été soigneusement choisie pour son application. Contactez INOXPA si vous avez besoin de notre service technique. Surcharge du moteur La pompe fournit un débit ou une pression insuffisants. -
Page 15: Entretien
à des environnements excessivement humides. 8.5. MAINTENANCE DES ROULEMENTS Les roulements de la pompe RF arbre nu sont engraisse pour vie, il ne faut pas faire une maintenance de lubrification. En conditions normales de travaille, ils devront se changer après avoir travaillé 15000 heures. -
Page 16: Démontage Et Montage De La Pompe
Le montage ou démontage incorrects peuvent nuire au fonctionnement de la pompe et entraîner des frais élevés de réparation, ainsi qu’une longue période d’inactivité. INOXPA décline toute responsabilité liée aux accidents ou dommages causés par le non-respect des instructions du présent manuel. - Page 17 Lors du montage de la nouvelle garniture, prendre soin de monter les pièces et les joints avec de l’eau savonneuse afin de faciliter leur glissement, tant sur la partie immobile que sur la partie rotative sur l’axe. INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10...
-
Page 18: Change De Moteur
1. Monter les roulements (70A) et la douille séparatrice (17) sur l’arbre moteur. 2. Placer la rondelle de butée (31) et maintenir avec la bague élastique (66A). 3. Monter tout l’ensemble sur le support de roulements (06) et fixer avec la bague élastique (66). INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 19: Spécifications Techniques
Joints en contact avec le produit Autres matériaux de joints optionnels consulter le fournisseur Finissage superficiel mate Ganiture mecanique Type de garniture garniture externe simple Matériau partie stationnaire céramique Matériau partie rotative graphite Matériau joints INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 20: Poids
Spécifications techniques 9.1. POIDS Arbre nu Monobloc Poids Poids Type pompe [Kg] [Kg] RF-02/20 RF-05/25 RF-10/40 RF-20/50 RF-30/65 INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 21: Dimensions Pompe Rf (Monobloc)
Spécifications techniques 9.2. DIMENSIONS POMPE RF (MONOBLOC) Type pompe RF-02/20 RF-05/25 RF-10/40 RF-20/50 9.3. DIMENSIONS POMPE RF (ARBRE LIBRE) Type pompe CLAMP CLAMP 1551 RF-02/20 RF-05/25 RF-10/40 RF-20/50 RF-30/65 INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 22: Vue Éclatée Pompe Rf
Spécifications techniques 9.4. VUE ÉCLATÉE POMPE RF INOXPA S.A.U. · 01.650.30.02FR · (A) 2021/10... -
Page 23: Section Pompe Rf (Monobloc)
Spécifications techniques 9.5. SECTION POMPE RF (MONOBLOC) 9.6. LISTE DES PIECES POMPE RF Description Position Quantité Matériaux Corps AISI 316L Turbine Néoprène Flasque pompe AISI 316L Bride GG15 Arbre moteur AISI 316L Garniture mécanique Cer/C/NBR Tirant AISI 304 Ecrou borgne... -
Page 24: Section Pompe Rf (Arbre Libre)
Spécifications techniques 9.7. SECTION POMPE RF (ARBRE LIBRE) 9.8. LISTE DE PIECES POMPE RF (ARBRE LIBRE) Description Position Quantité Matériaux Corps AISI 316L Turbine Néoprène Couvercle pompe AISI 316L Arbre moteur AISI 316L Support roulements GG 15 Garniture mécanique Cer/C/NBR Entretoise séparatrice... - Page 25 REMARQUES ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________...
