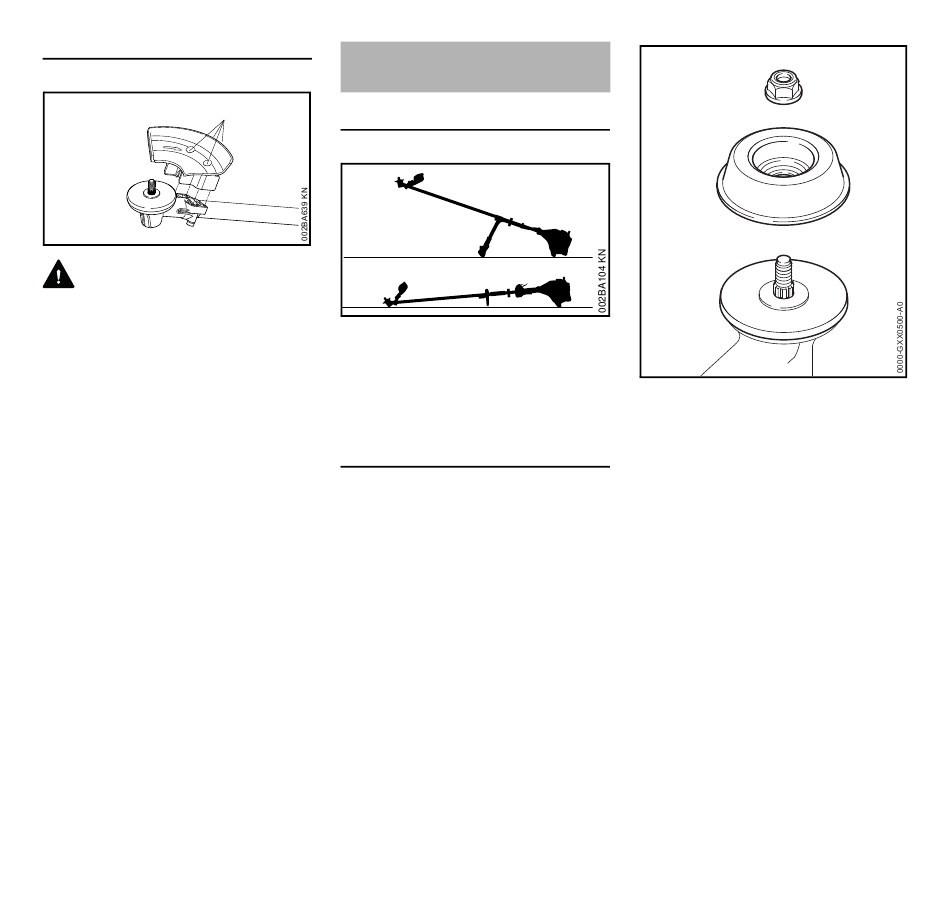

Aanslag monteren
7
6
WAARSCHUWING
Kans op letsel door weggeslingerde
voorwerpen en contact met het
snijgarnituur. De aanslag (6) moet bij het
gebruik van cirkelzaagbladen altijd
worden gemonteerd.
Aanslag (6) op de aandrijfkopflens
N
plaatsen
Bouten (7) aanbrengen en
N
vastdraaien
FS 131, FS 131 R

Snijgarnituur monteren

Motorapparaat neerleggen
Motor afzetten
N
Het motorapparaat zo neerleggen
N
dat de koppeling voor het
snijgarnituur naar boven is gericht
Bevestigingsonderdelen voor
snijgarnituren
Afhankelijk van het snijgarnituur
waarmee uw apparaat werd uitgeleverd,
kan ook de leveringsomvang van
bevestigingsonderdelen voor het
snijgarnituur verschillend zijn.
Leveringsomvang met
bevestigingsonderdelen
Er kunnen maaikoppen en metalen
snijgarnituren worden gemonteerd.
3
2
Hiervoor zijn, afhankelijk van de
uitvoering van het snijgarnituur, een
extra moer (3) en een draaischotel (2)
nodig. De drukschotel (1) moet bij alle
snijgarnituren zijn gemonteerd.
De onderdelen maken deel uit van de
onderdelenset die samen met het
apparaat wordt geleverd en zijn als
speciaal toebehoren leverbaar.
