7.
Aufstellung des
KPM(e)
Der Dachventilator KPM(e) ist für die
Platzierung auf einem Flachdach mit Zu-
fuhrkanal konzipiert. Für die Dachdurch-
fuhr ist eine speziell dafür vorgesehene
Klebeplatte zu verwenden.
6
5
7
1
5

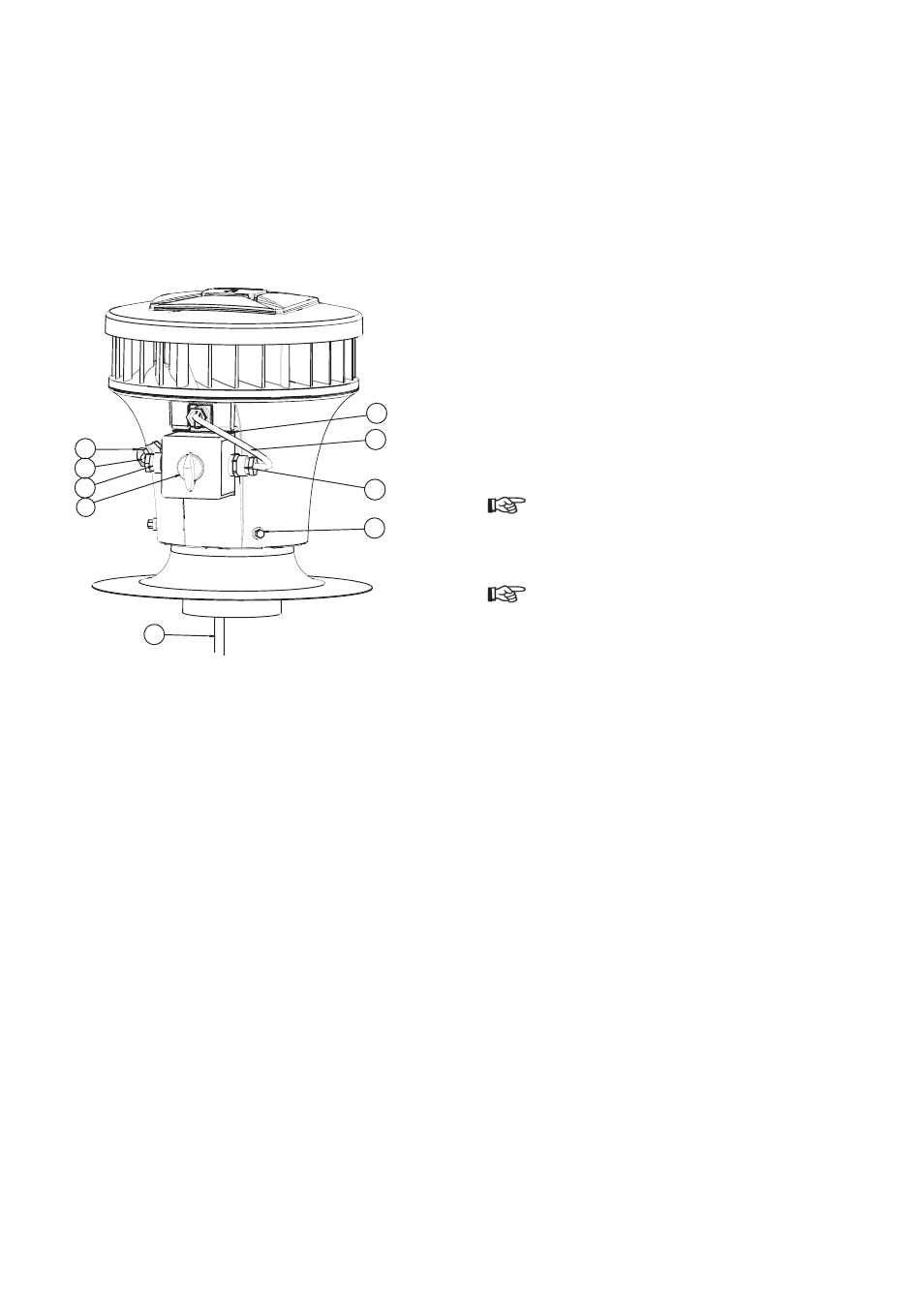

Abb. 1
Beim KPM(e) ist ein Anschluss-Set
mitgeliefert. Zuerst wird der Betriebs-
schalter (1) mithilfe der vier mitgelieferten
Schrauben auf den Bügel (2) geschraubt.
Dazu muss der Betriebsschalter erst
demontiert werden. Im Betriebsschalter
wird an beiden Seiten eine Kabeldurch-
führung angebracht. Anschließend wird
das Kabel (3), das aus dem Kelch kommt,
durch die rechte Kabeldurchführung (4)
gezogen und wie im Schaltbild (siehe
Abb. 5 oder 6) angeschlossen. Das Kabel
für den Netzanschluss (5) wird dann von
unten her in das Standrohr geführt. Durch
das Loch im Standrohr kann das Kabel
durch die Kabeldurchführung im Kelch
(6) wieder nach außen gezogen werden.
6 - DE
Anschließend wird dieses Kabel über die
linke Kabeldurchführung (7) an den Be-
triebsschalter angeschlossen (siehe Abb.
5 und 6). Nun alle Kabeldurchführungen
mit der Zugentlastung fest anziehen.
Danach wird der KPM(e) über die Klebe-
platte bis zum schwarzen Lippenring an
der Oberseite der Klebeplatte gescho-
ben. Dabei wird der Schaum, der sich im
Kelch befindet, ein wenig eingedrückt.
Zum Schluss wird der KPM(e) mithilfe der
drei selbstbohrenden Schrauben (8) auf
der Klebeplatte festgeschraubt. Dazu die
2
Schrauben an den drei Markierungen in
3
den Kelch schrauben.
4
Den Ventilator mit nicht mehr als
8
5.° aus dem Lot montieren.
An der Unterseite des Betriebs-
schalters befindet sich ein Loch
für die Kondensabfuhr.
8.
Die Installation muss mit möglichst
geringem Luftwiderstand und luftdicht
vorgenommen werden. Die Verwendung
von flexiblen Leitungen ist darum auf ein
Mindestmaß zu begrenzen. Das An-
schlussmaß des Rohrventilators beträgt
Ø124 mm.
9.
Das Gerät lässt sich in 3 Stufen schalten
und muss gemäß einem der beigefügten
Schaltbilder (siehe Abb. 5 und 6) ange-
schlossen und geerdet werden. Das Gerät
ist gemäß NEN 1010 und den jeweils vor
Ort geltenden Vorschriften zu installieren.
