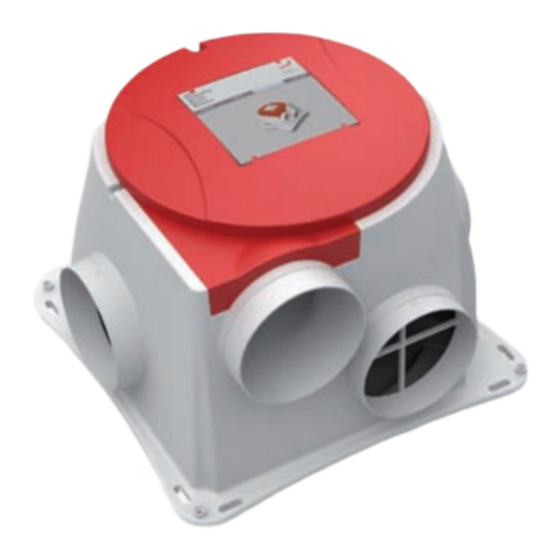

ComfoFan S R 275
Handleiding voor de installateur
Manuel de l'installateur
Handleiding voor de gebruiker z.o.z.
Manuel de l'utilisateur t.s.v.p.
Heating
Zehnder Group Belgium
Stephenson Plaza • Blarenberglaan 3C/001 • 2800 Mechelen • België
T +32 (0)15-28 05 10 • F +32 (0)15-28 05 11 • info@zehnder.be • www.zehnder.be
Cooling
Fresh Air
Clean Air
Publicité
Table des Matières
Manuels Connexes pour Zehnder ComfoFan S R 275
Sommaire des Matières pour Zehnder ComfoFan S R 275

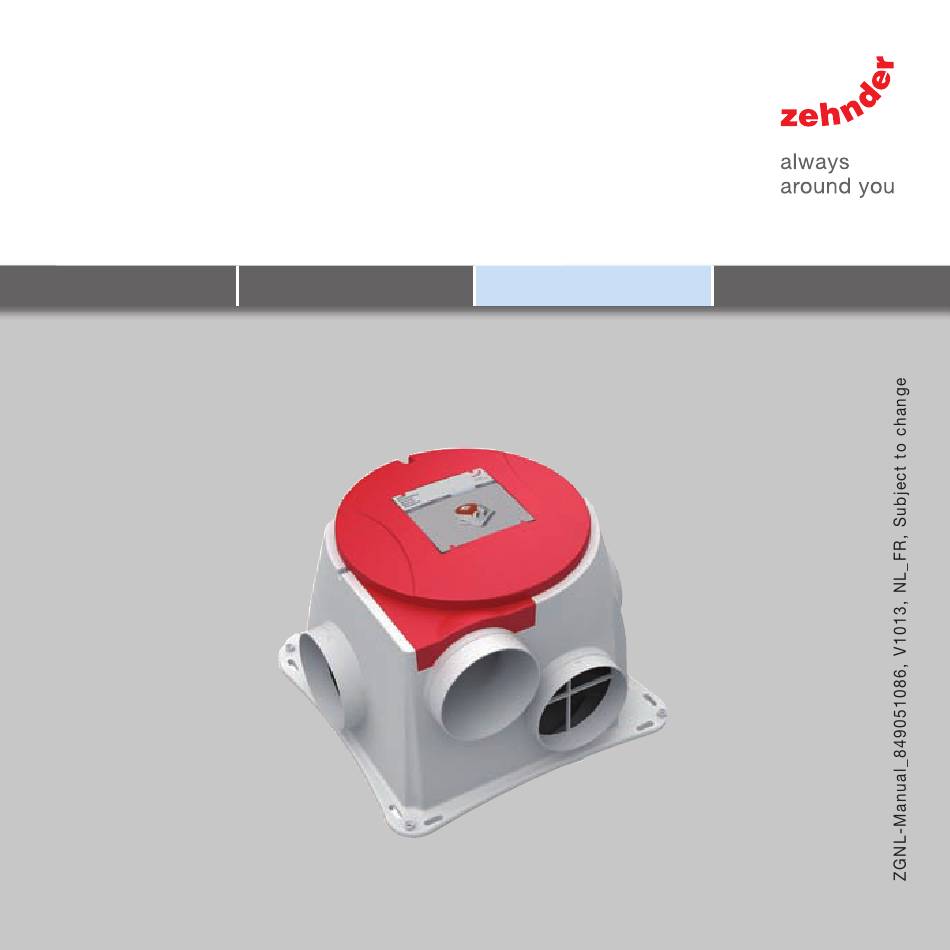

- Page 1 ComfoFan S R 275 Handleiding voor de installateur Manuel de l‘installateur Handleiding voor de gebruiker z.o.z. Manuel de l‘utilisateur t.s.v.p. Heating Cooling Fresh Air Clean Air Zehnder Group Belgium Stephenson Plaza • Blarenberglaan 3C/001 • 2800 Mechelen • België T +32 (0)15-28 05 10 • F +32 (0)15-28 05 11 • info@zehnder.be • www.zehnder.be...
-
Page 2: Table Des Matières
1. Installation mécanique ........6 2. Réglage de débit d'air ........7 3. Spécifications techniques .......7 4. Maintenance ............8 5. Sécurité............9 6. Déclaration de conformité CE ......9 7. Rapport d'installation/de mesures ....10 8. Journal de maintenance ........11 1. Installation mécanique 1. Installez l'appareil au mur ou au plafond avec une masse suffisante (200 kg/m 2. Zehnder recommande le montage d’un silencieux au moins 1 mètre. 3. Effectuez le montage des conduits d'air avec le moins de résistance à l’air possible et en l'absence de fuites. L'utilisation de conduits ComfoFan S flexibles doit être réduite au minimum. 4. Les ouvertures non utilisées du côté de l'aspiration doivent être bouchées à l'aide des bouchons livrés avec l'appareil. Pour boucher l'ouverture de Ø 160, utilisez l'adaptateur livré avec l'appareil. -
Page 3: Réglage De Débit D'air
[Pa] 2. Réglage de débit d'air 6 1. Fermez les fenêtres et les portes. 2. Ouvrez les bouches et grilles au maximum. 3. Réglez l'appareil sur la position la plus haute 4. Mesurez le débit d'air total des bouches. 5. Réglez les bouches en fonction du débit requis par pièce. 6. Remplissez le rapport de mesures. T el que décrit dans manuel de l’HygroPresence sensor (RF). [m³/h] v Réglage Vitesse Basse 0,04 Haute 32,6 0,29 3. Spécifications techniques Système de commande externe (signal 0 - 10 V) Tension d'ali- 200 - 240 V... -
Page 4: Maintenance
Accès au circuit imprimé RF 4. Maintenance Les éléments suivants du système doivent être nettoyés régulièrement : ■ Capteurs (voir la maintenance de la partie utilisateur) ; ■ Bouches (voir la maintenance de la partie utilisateur) ; ■ Grilles (voir la maintenance de la partie utilisateur) ; ■ Gaines (au moins tous les 4 ans) ; ■ Enveloppe (au moins tous les 2 ans) ; ■ Ventilateur (au moins tous les 2 ans) ; Accès au ventilateur 8 - FR... -
Page 5: Sécurité
5. Sécurité 6. Déclaration de conformité CE ■ Seul un installateur agréé est autorisé à installer, raccorder, mettre en service et effectuer la maintenance de l'appareil, sauf autre indication contenue dans le présent document ; ■ L'installation de l'appareil doit être Zehnder Group Nederland B.V. effectuée conformément aux consignes de Lingenstraat 2 construction, de sécurité et d'installation NL-8028 PM Zwolle en vigueur des autorités municipales, de Tél. : +31 (0)38-4296911 la compagnie d'électricité, du service des Fax : +31 (0)38-4225694 eaux et autres instances ; Registre du commerce Zwolle 05022293 ■ L'appareil convient uniquement à un raccordement 230 V, 50/60 Hz ; Description de l'appareil : ■ L'appareil convient uniquement pour les Ventilateur résidentiel ComfoFan série S habitations et non pour un usage industriel, tel que piscines ou saunas ;... - Page 6 7. Installatie-/Rapport d’installation/de mesures Datum / Date Adres / Adresse Plaats / Localité Type project / Type de projet Woningtype / Type d’habitation Werkopdracht / Ordre de travail Opdrachtgever / Client Geïnstalleerd door: / Installé par : Gemeten door: / Mesuré par : Type Instelling Vereist Gemeten Ruimte Stand ventiel ventiel Requis Mesuré Pièce Position Type de Réglage bouche de bouche Keuken / Cuisine Badkamer / Salle de bains Toilet / Toilettes … Totaal / Total:...
- Page 7 8. Onderhoudslog/Journal de maintenance Datum Activiteit Paraaf Date Activité Paraphe...
