OPERATION
When using the GMAW process on light gauge material,
weld from right to left (if you are right handed). This results in
a colder weld and has less tendency for burn through.
2. The Correct Way To Strike An Arc
1.
Be sure the work clamp makes good electrical con-
tact to the work.
2.
Position gun over joint. End of wire may be lightly
touching the work.
3.
Position face shield to protect face and eyes, close
gun trigger, and begin welding. Hold the gun so that
the contact tip to work distance is about 3/8 to 1/2
inch (10 – 12 mm).
4.
To stop welding, release the gun trigger and pull the
gun away from the work after the arc goes out.
5.
A ball may form at the tip end of the wire after weld-
ing. For easier restrikes, the ball may be removed by
feeding out a few inches of wire and cutting off the
end of the wire with wire cutters.
6.
When no more welding is to be done, close the valve
on the gas cylinder, momentarily operate the gun
trigger to release gas pressure, then turn off the
machine.
Contact Tip
Wire Electrode

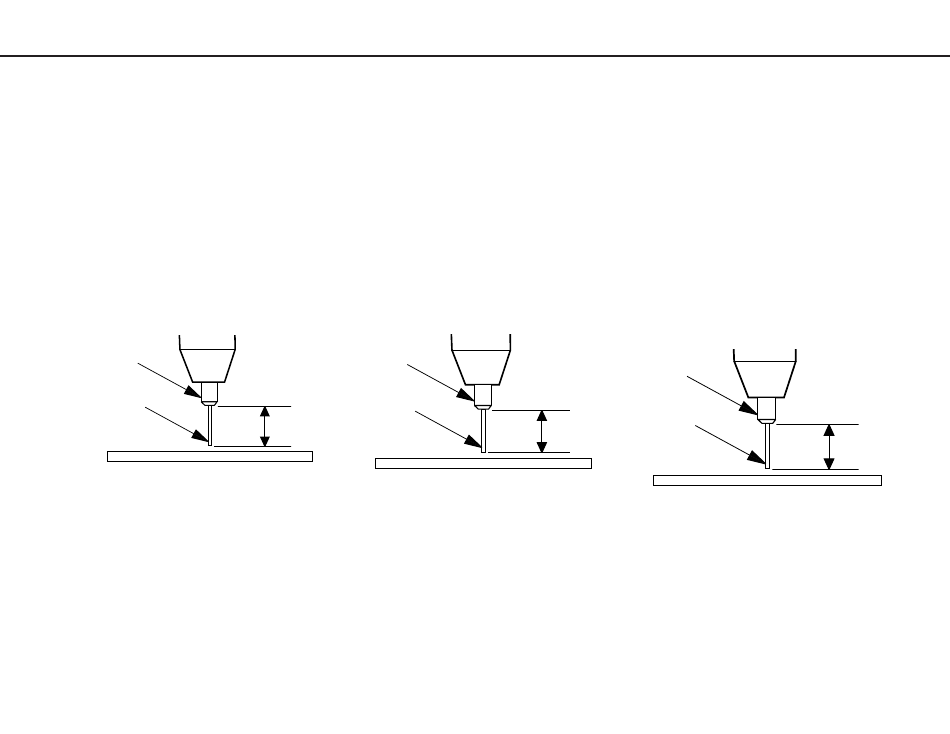

FIGURE 20
3. The Correct Electrical Stickout (ESO)
The electrical stickout (ESO) is the distance from the end
of the contact tip to the end of the wire. See Figure 20.
Once the arc has been established, maintaining the cor-
rect ESO becomes extremely important. The ESO should
be approximately 3/8 to 1/2 inch (10 to 12 mm) long.
The easiest way to tell whether the ESO is the correct
length is by listening to its sound. The correct ESO has a
distinctive "crackling" sound, very much like eggs frying
in a pan. A long ESO has a hollow, blowing or hissing
sound. If the ESO is too short, you may stick the contact
tip or nozzle to the weld puddle and/or fuse the wire to
the contact tip.
OPERACIÓN
Cuando se utiliza el proceso GMAW en un material delgado,
suelde de derecha a izquierda (si es diestro). Esto da como
resultado una soldadura más fría y disminuye las posibilidades
de quemadura.
2. Forma Correcta de Iniciar un Arco
1.
Asegúrese de que la pinza de trabajo haga buen con-
tacto eléctrico con la pieza de trabajo.
2.
Coloque la antorcha sobre la unión. El extremo del
alambre puede tocar ligeramente el trabajo.
3.
Use la careta para proteger su cara y los ojos, aplane
el gatillo de la antorcha y comience a soldar. Sujete la
antorcha de tal forma que la distancia entre la punta de
contacto y el trabajo sea de 10 – 12 mm (3/8 a 1/2 pul-
gadas) aproximadamente.
4.
Para dejar de soldar, libere el gatillo y separe la antor-
cha del trabajo después de que se haya apagado el
arco.
5.
Después de soldar, tal vez se forme una pequeña bola
en la punta del alambre. Para inicios de arco más sen-
cillos, la bola puede eliminarse desplazando un tramo
de alambre y cortándolo con unas pinzas.
6.
Cuando no vaya a soldar más, cierre la válvula del cilin-
dro de gas, opere momentáneamente el gatillo de la
antorcha para liberar la presión del gas, y después
apague la máquina.
Punta
de contacto
Electrodo
de alambre
ESO
FIGURA 20
3. Punta Electrizada de Alambre (ESO) Correcta
La punta electrizada de alambre (ESO) es la distancia que
hay entre el extremo de la punta de contacto y el extremo del
alambre. Vea la Figura 20.
Una vez que el arco se ha establecido, es muy importante
mantener una punta de alambre ESO correcta. La distancia
ESO debe ser de 10 a 12 mm de largo (3/8 a 1/2 pulgadas)
aproximadamente.
La forma más fácil para saber si la punta de alambre ESO
tiene la longitud correcta, es escuchando su sonido. Una
punta de alambre ESO correcta tiene un sonido distintivo de
"chisporroteo", muy similar al que se produce cuando se
fríen alimentos en una sartén. Una punta de alambre ESO
larga tiene un sonido hueco o como de silbido. Si la distan-
cia ESO es muy corta, usted podría colocar la punta de con-
tacto o la tobera en el charco de soldadura, y/o fusionar el
alambre con la punta de contacto.
Quand on utilise le procédé GMAW sur des tôles minces,
souder de droite à gauche (pour les droitiers). On obtient
ainsi une soudure plus froide et on risque moins de trouer la
pièce.
2. La bonne façon d'amorcer l'arc
1.
2.
3.
4.
5.
6.
Tube contact
Punta
Fil-électrode
Electrizada
ESO
3. La bonne portée terminale
La portée terminale est l'écartement entre l'extrémité du
tube contact et l'extrémité du fil. Voir la figure 20.
Une fois que l'arc a été amorcé, il est très important de
maintenir la bonne portée terminale. Elle doit faire envi-
ron 3/8 à 1/2 po (10 à 12 mm) de longueur.
La meilleure façon de savoir si la portée terminale a la
bonne longueur est d'écouter le son émis. La bonne
portée terminale émet un "crépitement" distinctif, tout
comme les oeufs que l'on fait frire dans une poêle. Une
portée terminale longue émet un son creux, un souffle ou
un sifflement. Si la portée terminale est trop courte le
tube contact ou la buse peut coller dans le bain de fusion
et/ou le fil peut fondre sur le tube contact.
34
FONCTIONNEMENT
S'assurer que le connecteur de pièce (ou prise de
masse) est bien connecté à la pièce.
Placer le pistolet au-dessus du joint à souder.
L'extrémité du fil peut toucher légèrement la pièce.
Placer le masque de façon à se protéger le visage
et les yeux, appuyer sur la gâchette du pistolet et
commencer à souder. Tenir le pistolet de sorte que
l'écartement tube contact-pièce soit d'environ 3/8 à
1/2 po (10-12 mm).
Pour arrêter le soudage, relâcher la gâchette du pis-
tolet et tirer le pistolet pour l'éloigner de la pièce une
fois que l'arc est éteint.
Une boule peut se former à l'extrémité du fil après le
soudage. Pour faciliter le réamorçage on peut élimin-
er cette boule en dévidant quelques pouces et en
coupant l'extrémité du fil avec un coupe-fil.
Quand les travaux de soudage sont terminés, fer-
mer le robinet de la bouteille, appuyer momentané-
ment sur la gâchette du pistolet pour libérer la pres-
sion du gaz, puis arrêter la machine ("O").
Portée
terminale
FIGURE 20
