OPERATION
Fillet Welds
When welding fillet welds, it is very important to hold the wire
electrode at a 45° angle between the two sides or the metal
will not distribute itself evenly. The gun nozzle is generally
formed at an angle to facilitate this. See Figure 11.
45°
FIGURE 11
Welding In The Vertical Position
Welding in the vertical position can be done either vertical-up
or vertical-down. Vertical-up is used whenever a larger,
stronger weld is desired. Vertical-down is used primarily on
sheet metal 5/32" (3.9 mm) and under for fast, low penetrat-
ing welds.
WARNING
Use of this unit on thicker materials than recommended
may result in poor welds. The welds may "look" good,
but may just be "sitting" on top, of the plate. This is
called "Cold Casting" and will result in weld failure.
------------------------------------------------------------------------------
Vertical-up And Overhead Welding
The problem, when welding vertical-up, is to put the molten
metal where it is wanted and make it stay there. If too much
molten metal is deposited, gravity will pull it downwards and
make it "drip". Therefore, a certain technique has to be fol-
lowed.

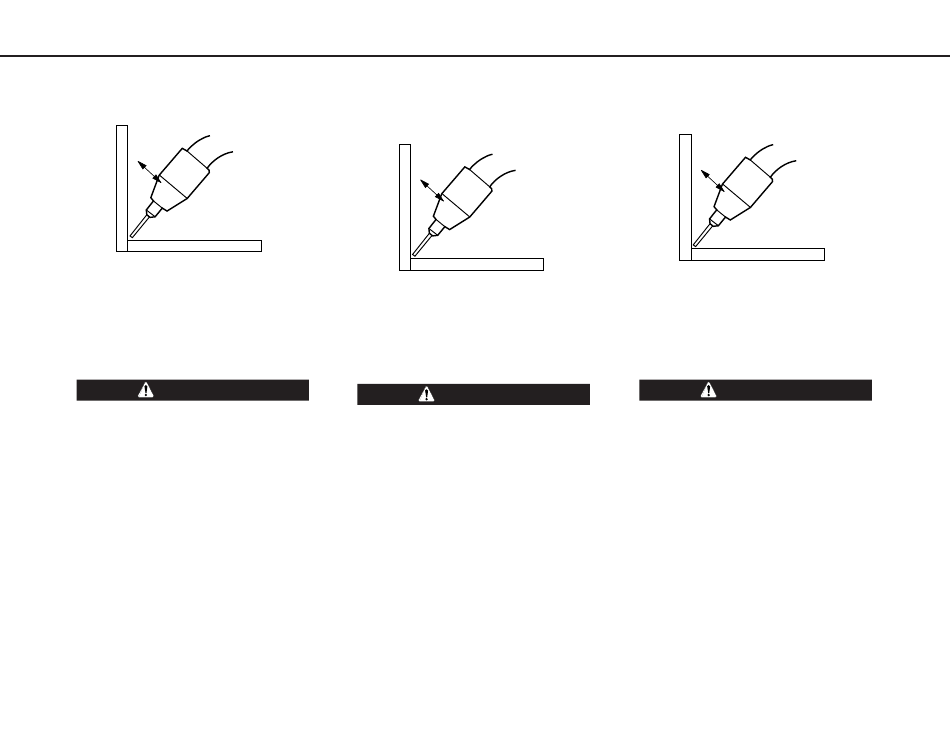

When welding out-of-position, run stringer beads. Don't whip,
break the arc, move out of the puddle, or move too fast in any
direction. Use Wire Feed Speed (WFS) in the low portion of
the range. The general technique and proper gun angle is
illustrated in Figure 12.
Generally, keep the electrode nearly perpendicular to the
joint as illustrated. The maximum angle above perpendicular
may be required if porosity becomes a problem.
OPERACIÓN
Soldadura de Filete
Cuando se realizan soldaduras de filete, es muy importante
sostener el electrodo en un ángulo de 45° entre ambos
lados, o el metal no se distribuirá equitativamente. Por lo
general, la tobera de la antorcha tiene un ángulo que facilita
este proceso. (Vea la Figura 11).
FIGURA 11
45°
Soldadura en Posición Vertical
La soldadura en posición vertical puede realizarse en forma
ascendente o descendente. La soldadura vertical ascen-
dente se utiliza cuando se desea una soldadura más
resistente y grande. La soldadura vertical descendente se
utiliza principalmente en hojas de metal de 3.9 mm (5/32"), o
menores, cuando se desea una soldadura menos resistente
y con menor penetración.
ADVERTENCIA
Utilizar esta unidad en materiales más gruesos que los
recomendados puede dar como resultado soldaduras
defectuosas. Las soldaduras pueden "verse bien",
pero tal vez sólo estén "por encima" de la placa. Esto
se llama "Fundido en Frío" y provoca soldaduras
defectuosas.
------------------------------------------------------------------------------
Soldadura Vertical Ascendente y Aérea
Cuando se suelda en forma vertical y ascendente, el proble-
ma es colocar el metal derretido donde se desea, y lograr
que permanezca en esa posición. Si se sedimenta demasi-
ado metal derretido, la gravedad lo atraerá hacia la tierra y
hará que "gotee". Por lo tanto, deben seguirse ciertas técni-
cas:
Cuando suelda fuera de posición, corra rebordes extendi-
dos. No opere el gatillo, interrumpa el arco, salga del charco
de soldadura ni mueva demasiado rápido en cualquier direc-
ción. Utilice la Velocidad de Alimentación de Alambre (WFS)
en la parte más baja del rango. En la Figura 12 se muestra
la técnica general y el ángulo de antorcha adecuado.
Generalmente, mantenga el electrodo en posición casi per-
pendicular a la unión, según se muestra en la figura. Si la
porosidad se convierte en un problema, tal vez
sea[COMMENT67] necesario un ángulo máximo que
sobrepase al perpendicular.
28
FONCTIONNEMENT
Soudures d'angle
Quand on effectue des soudures d'angle, il est très important
de tenir le fil-électrode à 45° entre les deux côtés, sinon le
métal ne se repartit pas de façon régulière. La buse du pis-
tolet est généralement biseautée pour faciliter la tâche. Voir
la figure 11.
45°
FIGURE 11
Soudage en position verticale
Dans cette position, on peut souder soit en montant soit en
descendant. On soude à la verticale en montant quand on
veut obtenir une soudure plus large et plus résistante. On
soude principalement à la verticale en descendant sur les
tôles de 5/32 po (3,9 mm) et moins pour obtenir des
soudures rapides et à faible pénétration.
AVERTISSEMENT
Si l'on utilise l'appareil sur des matériaux plus épais
que ceux recommandés, il peut en résulter des
soudures de mauvaise qualité. Les soudures peuvent
avoir un bel aspect, mais être justes "posées" à la sur-
face de la tôle. Il s'agit du "collage", qui se traduit par
une soudure défectueuse.
------------------------------------------------------------------------------
Soudage à la verticale en montant et au plafond
Quand on soude à la verticale en montant, le problème est
de placer le métal fondu à l'endroit désiré et de l'y faire
rester. Si l'on dépose trop de métal fondu, celui-ci est attiré
vers le bas par gravité et il "s'égoutte". Par conséquent, il
faut suivre une certaine technique.
Quand on soude hors position, déposer des cordons étroits,
ne pas effectuer des passes larges, ne pas éteindre l'arc,
ne pas sortir du bain de fusion ou se déplacer trop rapide-
ment dans un sens. Utiliser la vitesse de dévidage la plus
basse de la gamme. La technique générale et le bon angle
du pistolet sont illustrés à la figure 12.
En général, le fil-électrode doit demeurer le plus perpendicu-
lairement possible par rapport au joint à souder comme on
le voit sur l'illustration. L'angle maximum au-dessus de la
perpendiculaire peut être nécessaire si la porosité devient
un problème.
