OPERATION
For FCAW (Innershield) Process
1. Do I want simplicity and portability?
2. Will welding be performed outdoors or under windy con-
ditions?
3. Do I require good all position welding capability?
4. Will most welding be performed on 16 gauge and heav-
ier, somewhat rusty or dirty materials?
5. Weld must be cleaned prior to painting.
COMMON METALS
Most metals found around the farm, small shop or home are
low carbon steel, sometimes referred to as mild steel. Typical
items made with this type of steel include most sheet metal,
plate, pipe and rolled shapes such as channels and angle
irons. This type of steel can usually be easily welded without
special precautions. Some steels, however, contain higher
carbon levels or other alloys and are more difficult to weld.
Basically, if a magnet sticks to the metal and you can easily
cut the metal with a file, chances are good that the metal is
mild steel and that you will be able to weld the material. In
addition, aluminum and stainless steel can be welded using
the K664-1 Aluminum Welding Kit.

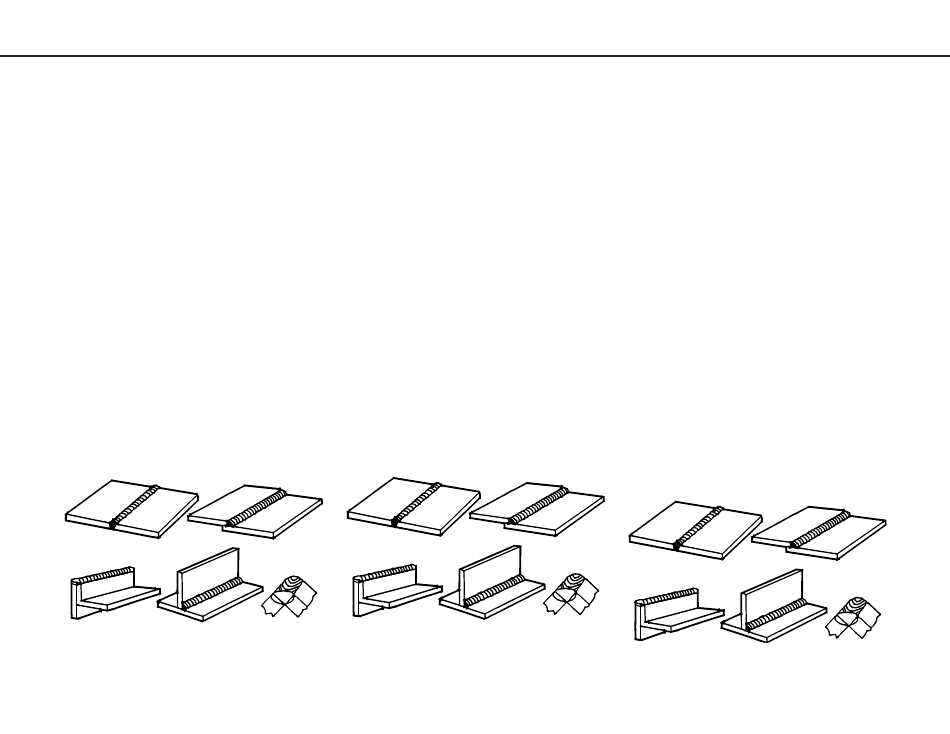

JOINT TYPES AND POSITIONS
Five types of welding joints are: Butt Welds, Fillet Welds, Lap
Welds, Edge Welds and Corner Welds. See Figure 7.
Of these, the Butt Weld and Fillet Weld are the two most
common welds.
Butt weld
Lap weld
Edge weld
Fillet weld
FIGURE 7
OPERACIÓN
Para el Proceso FCAW (Innershield)
1. ¿Necesito que sea sencillo y fácil de transportar?
2. ¿La soldadura se va a realizar en exteriores o bajo
condiciones de viento?
3. ¿Requiero una capacidad de soldadura adecuada en
todas las posiciones?
4. ¿La mayoría de la soldadura se realizará en calibre 16 o
mayor, así como en materiales oxidados o sucios?
5. La soldadura debe limpiarse antes de pintar.
METALES COMUNES
La mayoría de los metales que se encuentran en las granjas,
talleres pequeños u hogares son de acero bajo en carbón,
también conocido como acero dúctil. Algunos de los artícu-
los más comunes que se fabrican con este tipo de acero son
las hojas de metal, placas, tubos y formas laminadas, como
canales y hierro angular. Este tipo de acero se puede soldar
fácilmente sin tener precauciones especiales. Sin embargo,
algunos aceros contienen niveles más altos de carbón u
otras aleaciones, y son más difíciles de soldar.
Básicamente, si un imán se adhiere al metal y éste puede
cortarse fácilmente con una lima, entonces es probable que
el metal sea acero dúctil y que usted pueda soldarlo.
Además, el aluminio y el acero inoxidable se pueden soldar
utilizando el Juego de Soldadura de Aluminio K664-1.
TIPOS DE UNIÓN Y POSICIONES
Los cinco tipos de unión de soldadura son: Soldadura a
Tope, Soldadura de Filete, Soldadura de Empalme,
Soldadura de Extremos y Soldadura de Esquinas. Vea la
Figura 7.
De todas estas soldaduras, las más comunes son la
Soldadura a Tope y la Soldadura de Filete.
Soldadura a Tope
Soldadura de Extremos
Corner weld
Dans le cas du procédé FCAW (Innershield)
1. Est-ce que je recherche la simplicité et la portabilité?
2. Le soudage doit-il être effectué à l'extérieur ou dans le
3. Ai-je besoin d'une bonne capacité de soudage toutes
4. La plupart des travaux de soudage doivent-ils être effec-
5. La soudure doit être nettoyée avant d'être peinte.
MÉTAUX COMMUNS
L'acier à bas carbone, que l'on appelle parfois acier doux, est
l'acier que l'on trouve le plus fréquemment dans les fermes,
dans les petits ateliers ou à la maison. Les principaux arti-
cles faits dans ce type d'acier comprennent la plupart des
tôles, des plaques, des tuyaux et des profilés laminés
comme les profilés en U et les cornières. En général, on
peut souder facilement ce type d'acier sans prendre des pré-
cautions spéciales. Toutefois, certains aciers contiennent
une forte teneur en carbone ou d'autres alliages et sont plus
difficiles à souder. En règle générale si un aimant adhère au
métal et que l'on peut facilement couper le métal avec une
lime, il y a de fortes chances que le métal soit de l'acier doux
et que vous soyez capable de le souder. De plus, on peut
souder l'aluminium et l'acier inoxydable en utilisant le néces-
saire de soudage de l'aluminium K664-1.
TYPES DE SOUDURES ET POSITIONS
Les cinq types de joints soudés sont les suivants : soudures
bout à bout, soudures d'angle, soudures à clin, soudures sur
chant et soudures en L. Voir la figure 7.
Parmi celles-ci, la soudure bout à bout et la soudure d'angle
sont les deux plus courantes.
Soldadura de Empalme
Soldadura de Esquinas
Soldadura de Filete
Soudure sur chant
FIGURA 7
26
FONCTIONNEMENT
vent?
positions?
tués sur des tôles de 16 d'épaisseur ou plus, plus ou
moins rouillées ou sales?
Soudure à clin
Soudure bout à bout
Soudure d'angle
FIGURE 7
Soudure en L
