OPERATION

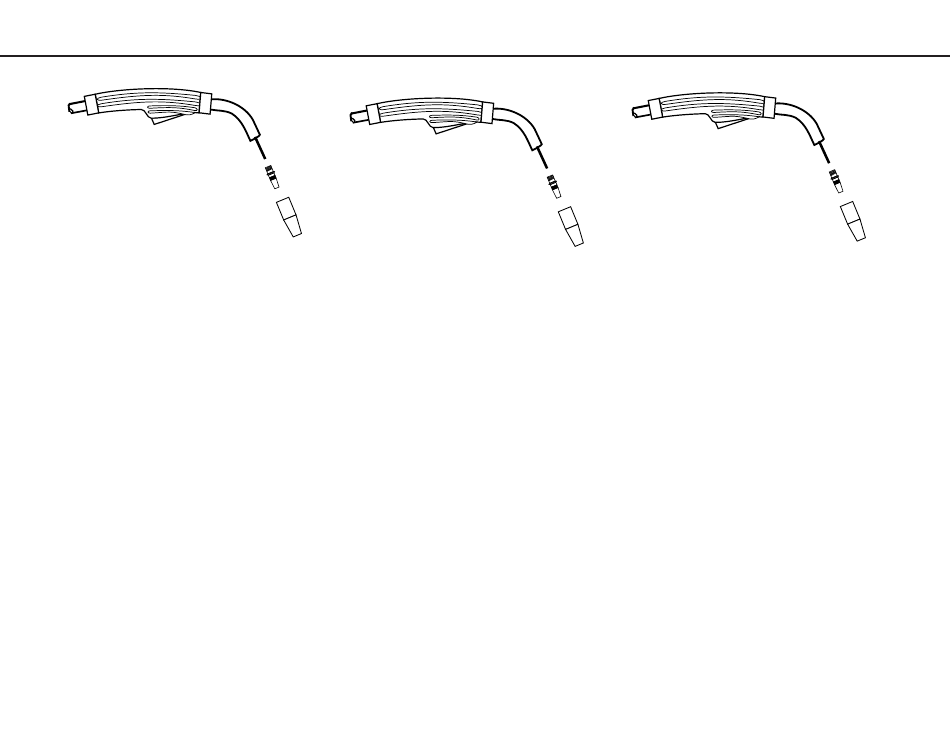

7. Remove nozzle and contact tip from end of gun.
Gun Handle
Gas Diffuser/
Contact Tip
8. Turn the Pro-Core 100 ON ("I").
9. Straighten the gun cable assembly.
10. Depress the gun trigger switch and feed welding wire
through the gun and cable. (Point gun away from your-
self and others while feeding wire.) Release gun trigger
after wire appears at end of gun.
11. Turn the Pro-Core 100 OFF ("O").
12. Replace contact tip and nozzle.
13. Cut the wire off 1/4" – 3/8" (6 – 10 mm) from the end of
the tip. The Pro-Core 100 is now ready to weld.
MAKING A WELD
1. Set the Voltage ("V") and Wire Speed ("olo'") controls to
the settings suggested for the welding wire and base
metal thickness being used. Refer to Applications chart
on the inside of the wire drive compartment door.
2. Check that the polarity is correct for the welding wire
being used.
7. Retire la tobera y la punta de contacto del extremo de la
antorcha.
Manija de la antorcha
Nozzle
8. ENCIENDA ("I") la Pro-Core 100.
9. Enderece el ensamble del cable de la antorcha.
10. Aplane el interruptor del gatillo de la antorcha y alimente
el alambre de soldadura a través de la antorcha y el
cable. (Para que usted y los demás no corran riesgos,
dirija la antorcha hacia otro lado mientras se realiza la ali-
mentación de alambre). Cuando aparezca el alambre en
el extremo de la antorcha, deje de presionar el gatillo.
11. APAGUE ("O") la Pro-Core 100.
12. Reinstale la punta de contacto y la tobera.
13. Corte el alambre 6 – 10 mm (1/4" – 3/8") en el extremo
de la punta. Al finalizar estos pasos, la Pro-Core 100
deberá estar lista para soldar.
CÓMO REALIZAR UNA SOLDADURA
1. Programe los controles del Voltaje ("V") y de la
Velocidad del Alambre ("olo") conforme a los parámet-
ros que se sugieren para el alambre de soldadura y el
grosor de metal base que se están utilizando. Consulte
el diagrama de Aplicaciones que se encuentra en la
cara interior de la puerta del compartimiento del impul-
sor de alambre.
2. Verifique que la polaridad sea correcta para el alambre
de soldadura que se está utilizando.
OPERACIÓN
Difusor de gas/
Punta de contacto
Tobera
19
FONCTIONNEMENT
7. Démonter la buse et le tube contact de l'extrémité du
pistolet.
Gun Handle
Gas Diffuser/
Contact Tip
8. Mettre la Pro-Core 100 en marche ("I").
9. Redresser le pistolet et son câble.
10. Appuyer sur l'interrupteur à gâchette du pistolet et faire
avancer le fil de soudage dans le pistolet et le câble.
(Ne pas pointer le pistolet vers soi ou vers d'autres per-
sonnes pendant qu'on dévide le fil.)
gâchette du pistolet dès que le fil apparaît à l'extrémité
du pistolet.
11. Arrêter la Pro-Core 100 ("O").
12. Replacer le tube contact et la buse.
13. Couper le fil entre 1/4 et 3/8 po (6 et 10 mm) de l'ex-
trémité du tube contact. La Pro-Core 100 est main-
tenant prête pour le soudage.
RÉALISATION D'UNE SOUDURE
1. Effectuer les réglages de tension ("V") et de vitesse de
dévidage ("olo") recommandés en fonction du fil de
soudage et de l'épaisseur du métal de base. Voir le
tableau d'applications à l'intérieur de la porte du com-
partiment du dévidoir.
2. Vérifier que la polarité correspond au fil de soudage util-
isé.
Nozzle
Relâcher la
