Anslutningar för
högtalare
Se figur 2
RB-1091 har två uppsättningar högtalar-
terminaler. Det finns dessutom en fyrpolig
Speakon®-terminal. En del högtalare har
också sådana Speakon®-terminaler, vilket
gör det mycket lätt att koppla in högtalare
med hjälp av högtalarkablar som är försedda
med Speakon®-kontakter. Även om dina
högtalare saknar Speakon®-terminaler så
kan du fortfarande använda högtalarkablar
som är försedda med Speakon®-kontakter i
ena änden.
Val av högtalare
Den nominella impedansen på högtalarna
som är anslutna till på RB-1091 får inte
understiga 4 ohm.
Val av högtalarkabel
Använd en skärmad, tvåledad högtalarkabel
för att ansluta dina högtalare till RB-1091.
Högtalarkabelns storlek och kvalitet påverkar
anläggningens ljudkvalitet. En standardkabel
kan fungera, men kan också minska utsignalens
styrka och dämpa basåtergivningen, särskilt i
anläggningar med långa kablar. Rent allmänt
fungerar grövre kablar bäst. För bästa resultat
bör du överväga att skaffa högtalarkablar av
hög kvalitet. Din Rotel-återförsäljare kan hjälpa
dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se
till att polariteten blir rätt. Plus- och minusle-
darna måste sitta på rätt ställe på förstärkaren
och på högtalarna. Om polariteten i någon
anslutning av misstag blir omvänd, minskas
basåtergivningen och stereoperspektivet
försämras. Alla kablar är märkta så att du
kan se vilken ledare som är vilken – det kan
till exempel finnas en färgmarkering eller
en fasad kant på den ena ledaren, eller så
kan kabeln vara genomskinlig och ha olika
färger på själva ledarna (koppar och silver).
Var konsekvent när du ansluter kablarna och
använd alltid samma markering för polaritet
på högtalarna och på förstärkaren.
Om du använder Speakon
®
noga med att högtalarkabelns alla ledare är
anslutna till rätt stift inuti kontakten.
43
Anslutning med vanlig
högtalarkabel
RB-1091 har två färgkodade uppsättningar
terminaler. Att det finns två uppsättningar
för varje kanal gör det enklare att använda
bi-wiring av högtalarna. Högtalartermina-
lerna klarar avskalad kabel samt banan- eller
spadkontakter (utom i EU, där banankontakter
inte är tillåtna).
Dra kablarna från förstärkaren till högtalarna.
Se till att varje kabel är tillräckligt lång för att
du ska kunna flytta komponenterna och komma
åt anslutningarna på baksidan.
Om du använder spadkontakter fäster du dem
på ledarna. Om du använder avskalad kabel
direkt i högtalarterminalerna så separerar du
ledarna och skalar av isoleringen. Var noga
med att du inte skalar av själva koppartrådarna.
Skruva sedan upp terminalhylsan (motsols)
och anslut spadkontakten runt terminalen eller
trä den avskalade kabeln genom terminalen.
Skruva sedan fast terminalhylsan ordentligt
(medsols).
OBS! Se till att det finns några lösa kabel-
trådar som kan komma i kontakt med intill-
liggande kablar.
Anslutning med
Speakon
RB-1091 har en fyrpolig Speakon
fyra polerna i kontakten gör det enkelt att an-
vända bi-wiring. Terminalerna på förstärkaren
klarar även Speakon®-kontakter som bara har
två poler, om du inte vill använda bi-wiring.
Det går att köpa högtalarkabel som är fär-
digterminerad med Speakon
kan också göra din egen högtalarkabel med
vilken kabel som helst.
-kontakter, var
5
-kontakter
®
6
-terminal. De
®
-kontakter. Du
®
Terminera med Speakon
Detta avsnitt beskriver hur en högtalarkabel
termineras med en Speakon®-kontakt som
har fyra poler (NL4FC). En kontakt med två
poler (NL2FC) används på liknande sätt. Mer
information finns i instruktionerna som ingår
till kontakten, och på tillverkarens hemsida:
www.neutrik.com.

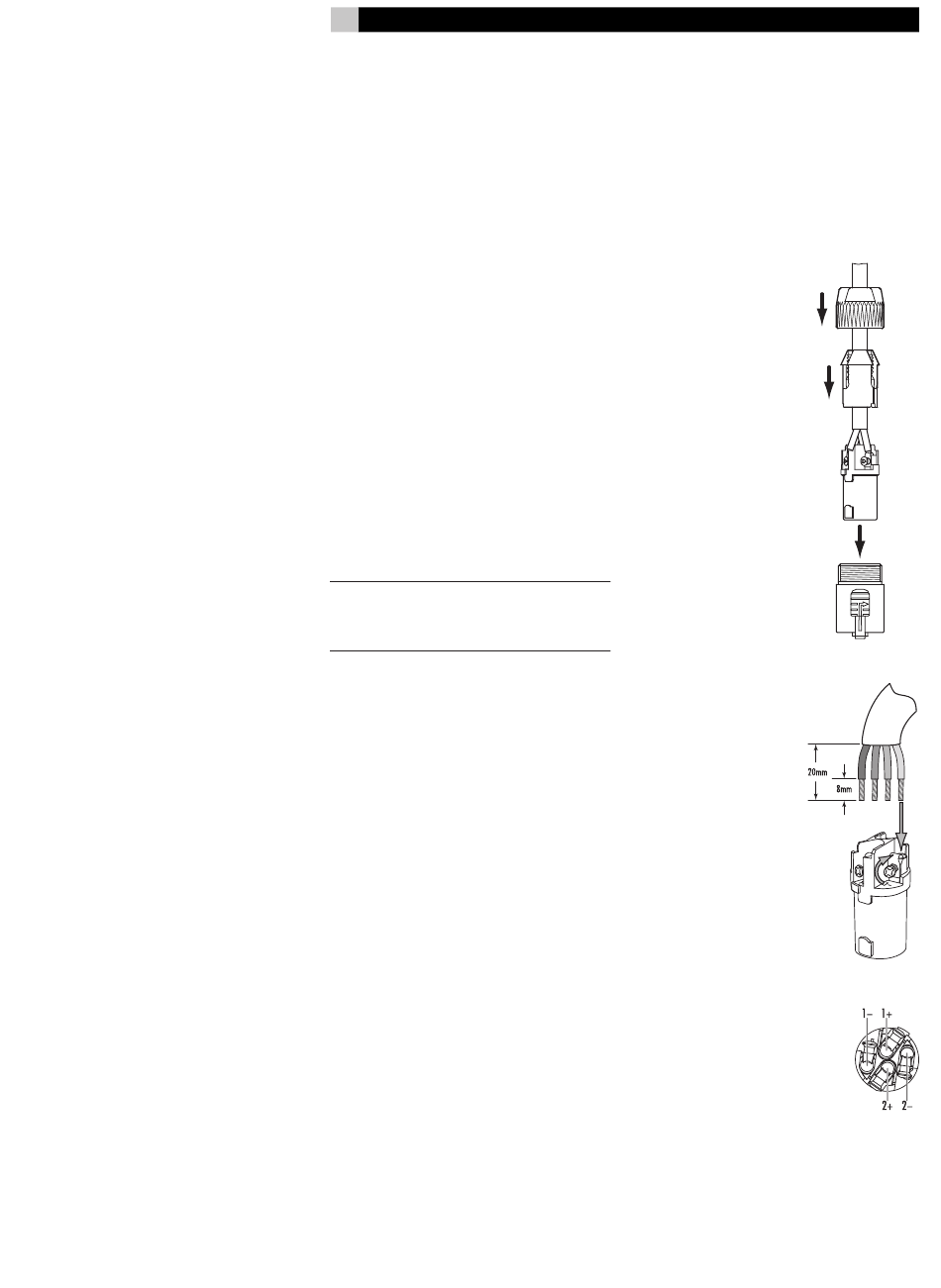

Placera hylsan och fästet
på kabeln enligt figuren
och skruva sedan fast
kabelns ledare i kläm-
morna på insatsen.
Ta bort kabelns skydds-
h ö l j e o c h s k a l a a v
isoleringen från ledarna
enligt figuren. Tvinna
ihop ledarna och för in
dem i klämman. Skruva
åt skruven med en skruv-
mejsel eller insexnyckel
så att ledarna sitter fast
ordentligt.
Klämmorna på insatsen
är märkta 1+, 1–, 2+ och
2–. Anslut ledarna till
klämmorna på insatsen
i den andra änden av
kabeln innan du sätter
ihop kontakten, så att
du är säker på att varje
ledare sitter på rätt ställe
i båda ändar.
Tryck in insatsen hela
vägen in i höljet. Skjut
sedan fästet på plats
bakom insatsen. Skruva
på hylsan på insatsen
och dra åt den så att
fästet håller kabeln på
plats.
Svenska
-kontakter
®
�����
�����
������
�����
