RB-1091 Etapa de Potencia Monofónica
Montaje de Conectores Speakon
Este información describe cómo cablear el
conector de cuatro contactos Speakon NL4FC.
El conector de dos contactos NL2FC se monta
de una manera similar. Para más información,
lea la hoja de instrucciones suministrada con el
conector o consulte el sitio web del fabricante,
www.neutrik.com.

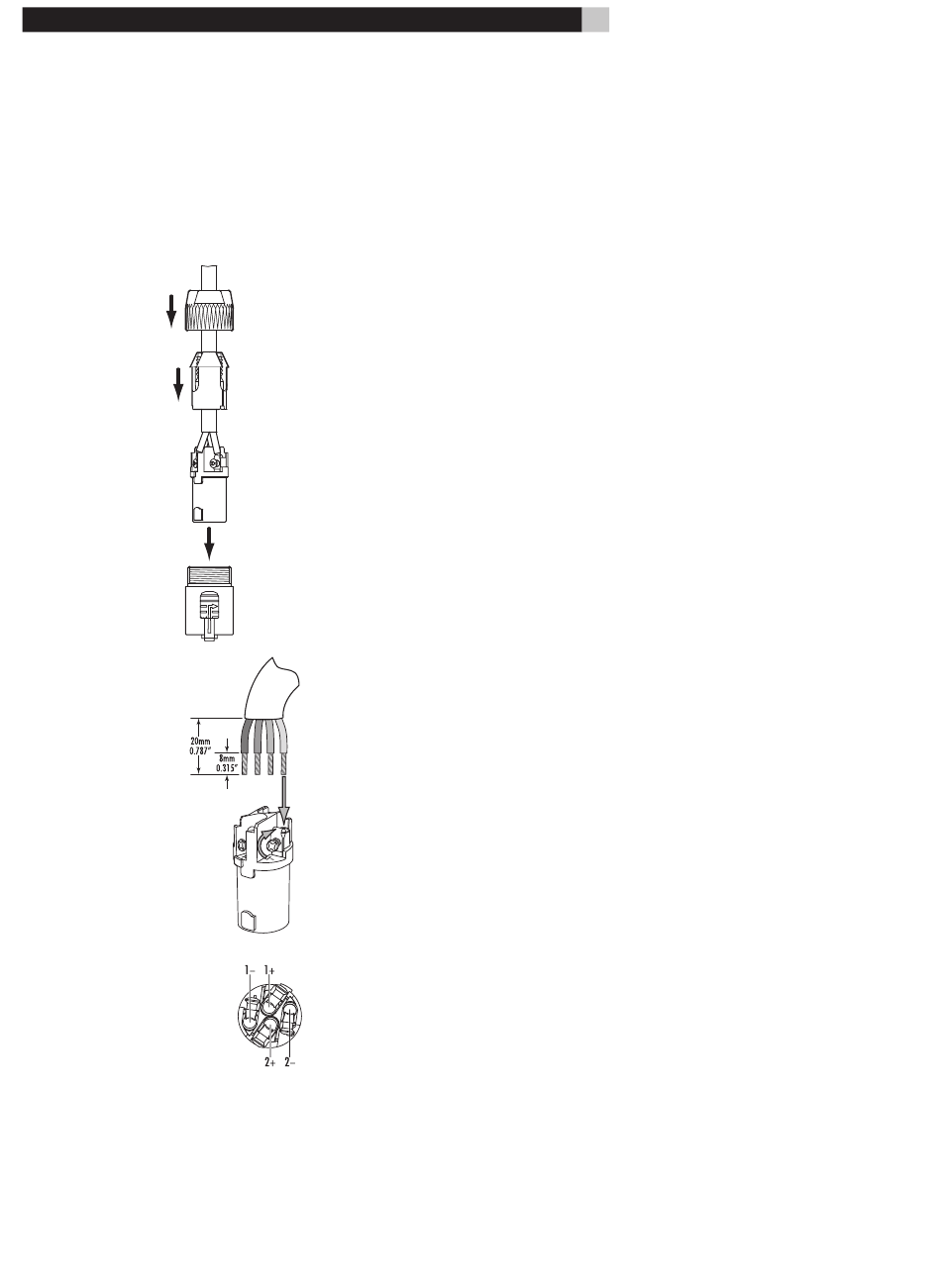

Antes de conectar los
conductores a los ter-
minales del cuerpo
principal del conector,
coloque la tuerca de
fijación posterior y la
mordaza de bloqueo
en el cable tal como se
muestra en la figura.
Retire la funda externa
del cable y quite el
revestimiento aislante
de los conductores tal
y como se muestra en
la figura. Trence los
conductores e insér-
telos en su terminal
correspondiente. Fije
herméticamente el tor-
nillo de cada terminal
con un destornillador o
una llave Allen.
Los terminales de cone-
xión están designados
por 1+, 1-, 2+ y 2-.
Antes de completar la
operación, conecte los
cables a los terminales
correspondientes al
conector que figura en
el otro extremo para
asegurarse de que las
uniones realizadas
sean las correctas.
Introduzca el cuerpo
principal del conector
en la carcasa y coloque
la mordaza de bloqueo
en su lugar detrás de
aquél. Coloque la tuerca
de fijación posterior en
su lugar y ciérrela sólidamente para que la
mordaza de bloqueo mantenga el cable en
su lugar.
Problemas y Posibles
Soluciones
La mayoría de dificultades que suelen pro-
ducirse en los sistemas de audio son el resultado
de conexiones realizadas incorrectamente o
ajustes inapropiados. En caso de que se en-
cuentre con algún problema, aísle en primer
lugar el área afectada, compruebe los ajustes
de control realizados, determine la causa del
����������
fallo y haga los cambios necesarios. Si se ve
������������������
incapaz de hacer funcionar de nuevo la RB-
1091, considere las sugerencias que le damos
para las siguientes condiciones:
�����������
�������
El Indicador Luminoso del
Panel Frontal No Se Activa
No entra corriente eléctrica en la RB-1091.
Compruebe las conexiones relativas al sumi-
nistro de señal eléctrica tanto del amplificador
�������
como de su propia casa (red eléctrica). Com-
���������
pruebe el conmutador de puesta en marcha del
panel frontal. Asegúrese de que esté situado
en la posición ON. Si utiliza una señal de
disparo de 12 V para la puesta en marcha
de la RB-1091, asegúrese de que haya una
�������
señal de dicha clase en la toma 12V TRIG IN
del panel posterior del aparato.
Características Técnicas
Configuración
Potencia de Salida
Distorsión Armónica Total (20-20.000 Hz, 8 ohmios)
A la Potencia Nominal
A la Mitad de la Potencia Nominal
A 1 Vatio por Canal
Potencia de Salida Sobre 4 ohmios
Distorsión por Intermodulación (60 Hz:7 kHz, 4:1)
Corriente de Salida de Pico
Factor de Amortiguamiento (8 ohmios)
Ganancia
Sensibilidad/Impedancia de Entrada
Respuesta en Frecuencia
Relación Señal/Ruido (norma IHF/ponderación A)
Alimentación
Versión para EE.UU.:
Versión para Europa:
Consumo
Dimensiones (An x Al x P)
Altura del Panel Frontal (para montaje en rack)
Peso Neto
Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones.
Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.
32
No Hay Sonido
Si el amplificador recibe señal eléctrica pero
no produce sonido, compruebe el estado del
INDICADOR LUMINOSO DE PROTECCION
situados en su panel frontal. Si está activado,
lea las líneas que siguen. En caso contrario,
compruebe todas las conexiones de su equipo
y los ajustes correspondientes a cada uno de
los componentes del mismo. Asegúrese de que
sus conexiones de entrada y las correspondi-
entes a las cajas acústicas concuerden con la
configuración de su equipo.
El Indicador de Protección está
Activado
El INDICADOR LUMINOSO DE PROTECCION
del panel frontal se activa cuando los circuitos
de protección de la RB-1091 han interrumpido
el funcionamiento normal del aparato. Por regla
general, esto solamente suele ocurrir cuando
las ranuras de ventilación están bloqueadas,
cuando hay una conexión incorrecta de la caja
acústica o después de un período de utilización
en condiciones extremas. Desconecte su equipo
y espere que el amplificador se enfríe. A con-
tinuación pulse repetidamente el conmutador
de puesta en marcha para reinicializar los
dispositivos de protección. Si la anomalía no es
corregida y vuelve a hacer acto de presencia,
significa que hay un problema en su equipo o
en el propio amplificador.
1 canal
500 vatios (20-20.000 Hz, 8 ohmios,
THD menor del 0'03%, con filtro a 20 kHz)
<0'03%
<0'03%
<0'03%
1.000 vatios (THD del 0'09%)
<0'03%
40 A
400
27'2 dB
2'2 V/11'1 kohmios
10-40.000 Hz, ±3 dB
118 dB
120 voltios/60 Hz
230 voltios/50 Hz
300 vatios a plena potencia
34 vatios en vacío
3 vatios en Standby
432x92x407 mm
80 mm
7'8 kg
