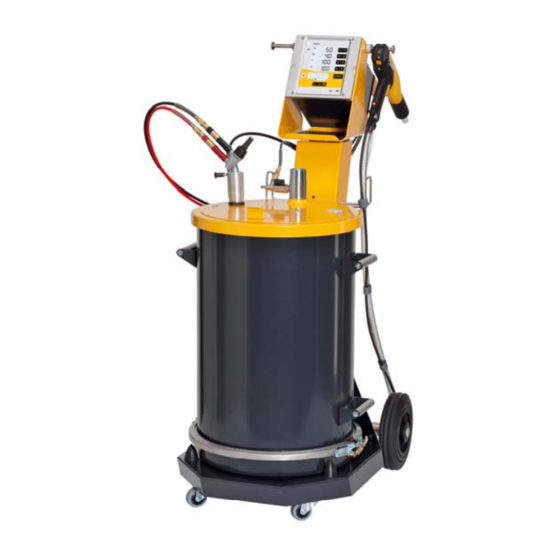

- Page 1 1007 142 Mode d'emploi et liste des pièces détachées Équipement manuel de poudrage OptiFlex 2 F Traduction du mode d'emploi original...
- Page 2 Il est strictement interdit de reproduire, de transmettre, de transcrire ou de sauvegarder dans un système informatique ou de traduire ce manuel sans l'autorisation écrite explicite de la société Gema Switzerland GmbH. MagicCompact, MagicCylinder, MagicPlus, MagicControl, OptiFlex, OptiControl, OptiGun, OptiSelect, OptiStar et SuperCorona sont des marques déposées de Gema Switzerland GmbH.
-
Page 3: Table Des Matières
Consignes générales de sécurité Symboles de sécurité (pictogrammes) ..............3 Utilisation conforme ....................8 Consignes de sécurité spécifiques au produit ............8 Équipement manuel de poudrage OptiFlex 2 F ......... 8 A propos de ce mode d’emploi Généralités ......................9 Descriptif du produit Domaine d'application ................... - Page 4 Liste des pièces détachées Commande de pièces détachées ................. 37 Équipement manuel de poudrage OptiFlex 2 F - Liste des pièces détachées ..38 Équipement manuel de poudrage OptiFlex 2 F - Pièces détachées ....39 OptiFlex 2 F - Groupe pneumatique ..............40 OptiFlex 2 F –...
-
Page 5: Consignes Générales De Sécurité
équipement manuel de poudrage OptiFlex 2 F . Ces dispositions de sécurité doivent être lues et comprises dans tous leurs points, avant de mettre en service le OptiFlex 2 F. Symboles de sécurité (pictogrammes) Les avertissements utilisés dans les manuels d'utilisation Gema et leurs significations sont indiqués ci-dessous. - Page 6 V 03/14 L'OptiFlex 2 F a été construit selon l’état de la technique et selon les règles techniques de sécurité reconnues pour être utilisée exclusivement dans le cadre du travail normal de revêtement par poudrage électrostatique. Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable des dégâts résultant d'une telle...
- Page 7 Gema ! Les travaux de réparation doivent être strictement réservés à un spécialiste ou aux services après-vente agréés de la société Gema. Les réparations non autorisées et de propre initiative risquent de provoquer des blessures et des dommages matériels qui annuleraient la garantie accordée par la société...
- Page 8 Il est interdit de fumer et de faire du feu dans l'ensemble de l'installation ! Les travaux suscitant des étincelles sont strictement interdits. Interdiction de provoquer une flamme et de fumer 6 • Consignes générales de sécurité OptiFlex 2 F...
- Page 9 L'opérateur devrait tenir le pistolet à mains nues. S'il porte des gants, ils devront être conducteurs d'électricité. Ces règles générales de sécurité doivent être impérativement lues et assimilées avant toute mise en service! Consignes générales de sécurité • 7 OptiFlex 2 F...
-
Page 10: Utilisation Conforme
V 03/14 Utilisation conforme 1. L'OptiFlex 2 F a été construit selon l’état de la technique et selon les règles techniques de sécurité reconnues pour être utilisée exclusivement dans le cadre du travail normal de revêtement par poudrage électrostatique. 2. Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable des dégâts en... -
Page 11: A Propos De Ce Mode D'emploi
Ce mode d’emploi contient toutes les informations importantes nécessaires pour la manipulation de l'équipement manuel de poudrage OptiFlex 2 F. Il vous guidera pas à pas pour la mise en service et vous fournit des informations et des astuces pour une utilisation optimale de votre nouveau système de poudrage. -
Page 13: Descriptif Du Produit
V 03/14 Descriptif du produit Domaine d'application L'équipement manuel de poudrage OptiFlex 2 F (avec réservoir poudre) est conçu exclusivement pour le revêtement électrostatique par poudre organique (voir également à cet effet le chapitre "Caractéristiques techniques"). Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable pour des dommages qui en... -
Page 14: Mauvaise Utilisation Prévisible
Fiche technique Pistolets raccordables OptiFlex 2 F raccordable OptiSelect GM03 ATTENTION: N'utiliser l'équipement manuel de poudrage OptiFlex 2 F qu'avec les types de pistolets spécifiés ! Débit de poudre (valeurs indicatives) Conditions générales pour l'injecteur OptiFlow Type de poudre Epoxy/polyester Longueur du flexible poudre (m) Tuyau de poudre Ø... -
Page 15: Valeurs Indicatives Pour Optistar Cg13 Avec L'injecteur Optiflow Ig06
L'air total se compose de l'air de convoyage et de l'air supplémentaire, en rapport avec le volume de poudre choisi (en %). A cet effet, le volume d'air total reste constant. Réglage OptiFlex 2 F Gamme d'usine Débit d'air de fluidisation - OptiFlex F (sans la valeur d'air Airmover) 0-5,0 Nm³/h... -
Page 16: Caractéristiques Pneumatiques
V 03/14 Caractéristiques pneumatiques OptiFlex 2 F Pression d'entrée max. 10 bar Pression d'entrée min. 6 bar Pression d'entrée (réglage dynamique du 5,5 bar / 80 psi pressostat) Teneur max. en vapeur d'eau de l'air 1,3 g/m³ comprimé Teneur maximale en vapeur d'huile dans l'air 0,1 mg/m³... -
Page 17: Structure Et Fonction
V 03/14 Structure et fonction Vue d'ensemble Équipement manuel de poudrage OptiFlex 2 F- Structure 1 Unité de contrôle OptiStar CG13 11 Support de pistolet 2 Pistolet manuel OptiSelect GM03 12 Support de flexible 3 lnjecteur OptiFlow 13 Module de rinçage** 4 Châssis avec poignée... -
Page 18: Matériel Fourni
Mise en œuvre de la poudre à partir du réservoir de poudre fluidisée L'équipement manuel de poudrage OptiFlex 2 F permet de mettre en œuvre la poudre à partir du réservoir de poudre fluidisée. Élément de tête en rotation libre L'équipement manuel de poudrage OptiFlex 2 F permet à... -
Page 19: Mise En Service
Présence d'alimentation électrique et de l'air comprimé requis Préparation de la poudre et qualité de poudre Implantation Veiller à poser toujours l'équipement manuel de poudrage OptiFlex 2 F à la verticale et sur un sol plat. ATTENTION: Il est absolument interdit de poser l'équipement manuel de poudrage à... -
Page 20: Consignes De Montage
V 03/14 Consignes de montage L'équipement manuel de poudrage OptiFlex 2 F doit être monté selon les consignes de montage et de raccordement jointes. Handbeschichtungsgerät OptiFlex 2 F 18 • Mise en service OptiFlex 2 F... -
Page 21: Instructions De Raccordement
Instructions de raccordement - aperçu L'équipement manuel de poudrage OptiFlex 2 F doit être raccordé selon les consignes de montage et de raccordement jointes (voir également le mode d'emploi de l'unité de contrôle du pistolet manuel OptiStar CG13). - Page 22 V 03/14 NOTE: L'air comprimé doit être exempt d'huile et d'eau! 20 • Mise en service OptiFlex 2 F...
-
Page 23: Première Mise En Service
Le mode opératoire consécutif pour la mise en service du pistolet manuel OptiSelect GM03 est explicité dans le mode d'emploi de l'unité de contrôle de pistolet OptiStar CG13 (chapitre "Première mise en service" et "Mise en service) ! Première mise en service • 21 OptiFlex 2 F... -
Page 24: Réglage De L'élément De Tête
OptiStar CG13)! NOTE: A chaque mise en route de l'unité de contrôle du pistolet manuel, les derniers réglages entrés sont conservés. 22 • Première mise en service OptiFlex 2 F... -
Page 25: Utilisation
5. Régler les paramètres de poudrage : 6. Appuyer sur la touche d'application correspondant au mode de fonctionnement prédéfini (mode Preset) : Pièces plates Pièces compliquées Surpoudrage La flèche au-dessus de la touche actionnée s'allume Première mise en service • 23 OptiFlex 2 F... - Page 26 8. Régler le volume d'air total bon nuage de poudre trop faible quantité d'air total NOTE: La valeur de base recommandée est de 4 Nm³/h pour l'air total et de 50% pour la part de poudre. 24 • Première mise en service OptiFlex 2 F...
- Page 27 10. Ajuster l'air de rinçage des électrodes a) Presser la touche L'écran d'affichage suivant s'ouvre env. 0,1 Nm³/h env. 0,5 Nm³/h Trop d'air de rinçage des électrodes Première mise en service • 25 OptiFlex 2 F...
- Page 28 éventuelle est expulsée de l'injecteur, du flexible poudre et du pistolet. sur l'affichage CG13, les segments LCD se mettent en mouvement NOTE: Si nécessaire, la fonction de rinçage peut être arrêtée à tout moment à l'aide de la touche P. 26 • Première mise en service OptiFlex 2 F...
-
Page 29: Réglage Du Rétro-Éclairage
Après achèvement de la procédure de rinçage, l'unité de contrôle repasse en mode poudrage. Réglage du rétro-éclairage 1. Presser la touche L'écran suivant s'affiche : Régler la luminosité voulue Première mise en service • 27 OptiFlex 2 F... -
Page 30: Changement De Couleur
être absolument éliminées ! La description suivante concerne un dénommé changement de couleur extrême (clair-foncé). Retirer et nettoyer le pulvérisateur et souffler le pistolet 28 • Première mise en service OptiFlex 2 F... - Page 31 18. Déverser la poudre restante dans un récipient 19. Nettoyer le réservoir, en aspirer prioritairement le fond 20. Nettoyer le réservoir avec un chiffon 21. Remonter le réservoir poudre 22. Remplir de poudre neuve Première mise en service • 29 OptiFlex 2 F...
-
Page 32: Mise Hors Service
électrodes et de la fluidisation restent en mémoire ! En cas de non-utilisation pendant plusieurs jours 1. Débrancher la fiche réseau 2. Nettoyer l'équipement de poudrage (voir chapitre "Nettoyage et maintenance") 3. Débrancher l'alimentation principale d'air comprimé 30 • Première mise en service OptiFlex 2 F... -
Page 33: Nettoyage Et Entretien
NOTE: Un entretien régulier et soigneux augmente la durée de vie de l'équipement manuel de poudrage OptiFlex 2 F et assure une qualité de convoyage constante et durable ! ► Les pièces à remplacer au cours de l'entretien sont disponibles sous forme de pièces détachées. -
Page 34: Nettoyage
L’air comprimé utilisé pour le nettoyage doit être exempt d'huile et d'eau! Entretien quotidien : 1. Nettoyer le pistolet extérieurement en soufflant, essuyant etc. Toutes les semaines : 2. Retirer le flexible poudre de son raccord 32 • Nettoyage et entretien OptiFlex 2 F... -
Page 35: Entretien Et Réparation De L'unité De Filtrage
Voir à cet effet le mode d'emploi du pistolet manuel OptiSelect GM03! Entretien et réparation de l'unité de filtrage L'Unité filtre de l'Équipement manuel de poudrage OptiFlex 2 F mesure et nettoie l'air comprimé. C'est là que se trouve le raccord principal d'air comprimé sur l'appareil. -
Page 37: Remèdes
La fluidisation ne voir ci-dessous fonctionne pas L'air total est mal réglé Régler correctement la valeur pour l'air total (valeur par défaut 4 Nm³/h) Vanne principale Remplacer la vanne défectueuse principale Remèdes • 35 OptiFlex 2 F... - Page 38 La vanne motorisée est Contacter le défectueuse représentant local de Gema Pas d'air de rinçage La vanne motorisée de Contacter le des électrodes l'air de rinçage est représentant local de défectueuse Gema 36 • Remèdes OptiFlex 2 F...
-
Page 39: Liste Des Pièces Détachées
Ø 8/6 mm, 8 mm diamètre extérieur / 6 mm diamètre intérieur ATTENTION ! N'utiliser que des pièces détachées d'origine Gema, pour préserver également la protection contre les explosions. Tout dégât provoqué par l'utilisation d'autres pièces détachées exclut la possibilité de recourir à... -
Page 40: Équipement Manuel De Poudrage Optiflex 2 F - Liste Des Pièces Détachées
V 03/14 Équipement manuel de poudrage OptiFlex 2 F - Liste des pièces détachées Unité de contrôle du pistolet CG13 - complète (voir documentation correspondante) 1009 971 Pistolet manuel GM03 - complet (voir documentation correspondante) 1008 070 Injecteur IG06 - complet (voir documentation correspondante) 1007 780 Raccord pneumatique - air de convoyage (complet incl. -
Page 41: Équipement Manuel De Poudrage Optiflex 2 F - Pièces Détachées
V 03/14 Équipement manuel de poudrage OptiFlex 2 F - Pièces détachées Équipement manuel de poudrage OptiFlex 2 F - Pièces détachées Liste des pièces détachées • 39 OptiFlex 2 F... -
Page 42: Optiflex 2 F - Groupe Pneumatique
V 03/14 OptiFlex 2 F - Groupe pneumatique Groupe pneumatique - complet 1008 235 Cartouche filtrante - 20 µm 1008 239# Bouchon - Ø 8 mm 238 023 # Pièce d'usure OptiFlex 2 F - Groupe pneumatique 40 • Liste des pièces détachées... -
Page 43: Optiflex 2 F - Kit Module De Rinçage
V 03/14 OptiFlex 2 F – Kit Module de rinçage** Kit Module de rinçage – flexible d'air de rinçage longueur de 2 m (Pos. 1, 2, 3, 4 - 8) 1010 519 Kit Module de rinçage – flexible d'air de rinçage longueur de 12 m (Pos. 1, 2, 3.1 - 8) 1010 520 Module de rinçage** complet –... - Page 44 V 03/14 42 • Liste des pièces détachées OptiFlex 2 F...
