- Page 1 Guide d'utilisation Pistolet manuel de pulvérisation KS 5K T-Dok-667-FR-Rev.1 ■ 200-0379 Traduction du manuel de service d'origine...
- Page 2 Nous vous remercions d'avoir choisi un produit de Krautzberger. Ce produit a été fabriqué suivant des procédés de production modernes et des mesures étendues d'assurance de la qualité. Nous vous promettons un produit d'un niveau de qualité extrêmement élevé. Si vous avez des questions, des souhaits ou des suggestions, veuillez-nous contacter, nous sommes à...
-
Page 3: Table Des Matières
FRANÇAIS Pistolet manuel de pulvérisation KS 5K Table des matières Fonction et identification....................5 Fonction........................5 Identification......................... 6 Utilisation de cette notice....................7 Symboles dans cette notice..................7 Exigences au niveau du personnel................9 Equipement de protection individuelle................. 9 Sécurité et responsabilité....................12 Responsabilité... - Page 4 Accessoires........................42 Démontage et élimination....................43 11.1 Sécurité........................43 11.2 Démontage......................43 11.3 Recyclage........................ 43 Caractéristiques techniques................... 44 12.1 Dimensions et Poids....................44 12.2 Généralités......................44 12.3 Dimensions......................45 Déclaration de conformité....................46 Notes..........................47 Index..........................50 FR–4 mail@krautzberger.com, www.krautzberger.com...
-
Page 5: Fonction Et Identification
Pistolet manuel de pulvérisation KS 5K 1 Fonction et identification Fonction Le pistolet d'éjection de produit KS 5K à canule filetée est particulièrement adapté pour traiter des produits de revêtement à haute viscosité, tels que des colles, du mastic d’étanchéité ou des graisses. -
Page 6: Identification
T-Dok-667-FR-Rev.1 Identification Volume de la livraison Type Numéro de référence Pistolet manuel de pulvérisation KS 5K 200-0379 Instructions de service T-Dok-667 Numéro de série Sur le corps principal, il y a le numéro de série du pistolet manuel de pulvérisation. Il permet d'identifier clairement l'appareil. -
Page 7: Utilisation De Cette Notice
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 2 Utilisation de cette notice Symboles dans cette notice Consignes de sécurité Dans cette notice, les consignes de sécurité sont indiquées par des symboles. Les consignes de sécurité sont introduites par des mentions d'avertissement, qui indiquent l'ampleur du danger. - Page 8 éléments, nous utilisons dans cette notice les indications suivantes : Indication Explication Instructions de manipulation pas à pas Résultats des étapes d'une opération ð Renvois aux paragraphes de cette notice et aux documents éga- lement valables Listes sans ordre particulier FR–8 mail@krautzberger.com, www.krautzberger.com...
-
Page 9: Exigences Au Niveau Du Personnel
Pour bien sélectionner l'équipement de protection, il faut tenir compte des consignes du fabricant du fluide pulvérisé. Description de l'équipement de protection individuelle recommandé par Krautzberger L'équipement de protection individuelle est présenté ci-dessous : Vêtements de protection... - Page 10 Les lunettes servent à protéger les yeux contre les éléments éjectés et les projections de liquides. Gants de protection Les gants de protection servent à se protéger les mains contre le frottement, les éraflures, les piqûres ou contre des blessures plus profondes, ainsi que contre le contact avec des surfaces brû- lantes. FR–10 mail@krautzberger.com, www.krautzberger.com...
- Page 11 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Chaussures de sécurité Les chaussures de sécurité protègent les pieds contre les écrasements, les pièces lourdes qui pourraient tomber, et permettent de ne pas déraper sur les sols glissants. Casque de protection Le casque sert à protéger la tête des pièces qui tombent et des charges en suspension, et protège contre les blessures dans les endroits étroits.
-
Page 12: Sécurité Et Responsabilité
L'exploitant doit faire contrôler régulièrement le fonctionnement et l'intégralité de tous les équi- pements de sécurité. Utilisation conforme à la destination Le pistolet manuel de pulvérisation KS 5K sert à traiter des produits de revêtement à haute visco- sité. L'utilisation conforme à la destination comprend également l'observation de toutes les indications de cette notice d'utilisation. -
Page 13: Consignes Générales De Sécurité
FRANÇAIS Pistolet manuel de pulvérisation KS 5K Pour utiliser des peintures à base de solvants, il faut assurer suffisamment d'air frais. Ne jamais orienter le pistolet manuel de pulvérisation vers des êtres vivants. En cas de modifications de la construction du pistolet manuel de pulvérisation, le produit ne sera plus conforme. - Page 14 – Avant de stocker ou de transporter le pistolet manuel de pulvérisation, le nettoyer correc- tement, pour qu'il n'y ait plus de produits toxiques, inflammables ou explosifs à l'intérieur. FR–14 mail@krautzberger.com, www.krautzberger.com...
- Page 15 FRANÇAIS Pistolet manuel de pulvérisation KS 5K AVERTISSEMENT ! Risque de blessures par une installation non conforme ! Une installation non conforme peut entraîner des dommages corporels ou matériels impor- tants. C'est pourquoi : – Avant de commencer les travaux, prévoir suffisamment de place pour le montage.
-
Page 16: Risques Résiduels
T-Dok-667-FR-Rev.1 Risques résiduels Le pistolet manuel de pulvérisation de la société Krautzberger GmbH a été construit suivant le niveau le plus récent de la technique, et les règles techniques de sécurité reconnues. Cependant, son utilisation peut causer des risques pour la santé et la vie de leur utilisateur ou de tiers, et endommager le pistolet manuel de pulvérisation ou d’autres biens matériels. -
Page 17: Transport, Stockage Et Emballage
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 4 Transport, stockage et emballage Transport Le pistolet manuel de pulvérisation est protégé par un emballage en carton. Utiliser l'emballage en carton pour stocker l'appareil. Stockage Stocker le pistolet manuel de pulvérisation dans les conditions suivantes : Stocker le pistolet manuel de pulvérisation dans l'emballage d'origine. -
Page 18: Vue D'ensemble

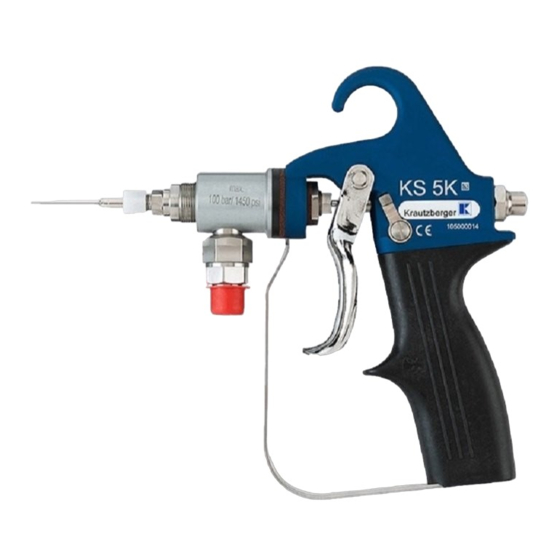

Guide d'utilisation T-Dok-667-FR-Rev.1 5 Vue d'ensemble Fig. 1: Vue d'ensemble du KS 5K Sortie du produit Partie supérieure Corps de pistolet Levier de sécurité Poignée en plastique Gâchette Etrier de protection Raccordement du produit fixe / rotatif FR–18 mail@krautzberger.com, www.krautzberger.com... -
Page 19: Fonctionnement
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 6 Fonctionnement Sécurité Personnel : Opérateur Personnel qualifié Equipement de protection : La sélection de l'équipement de protection dépend du fluide utilisé par l'exploitant. Pour bien sélec- tionner l'équipement de protection, il faut tenir compte des consignes du fabricant du fluide pulvé- risé, sur la fiche technique de sécurité. -
Page 20: Généralités Pour La Première Mise En Service/Mise En Service
N'utiliser le pistolet manuel de pulvérisation qu'en respectant les valeurs indiquées ( pitre 12 « Caractéristiques techniques » à la page 44). N'utiliser que les accessoires de la société Krautzberger GmbH ! N'utiliser que des flexibles suffisamment résistants ! Avant la mise en service du pistolet manuel de pulvérisation, contrôler les vieux flexibles et les changer si nécessaire. -
Page 21: Contrôle Du Fonctionnement Et Mise En Service
FRANÇAIS Pistolet manuel de pulvérisation KS 5K L'image de pulvérisation dépend entre autres de la viscosité du produit de revêtement. Il est possible de la modifier par la pression du produit. S'il n'est pas possible d'obtenir un résultat optimal en modifiant la pression du produit, il est recommandé d'essayer avec une vis de buse. - Page 22 à la page 38). Contrôler l'étanchéité. Redesserrer le levier de sécurité. Guider le jet par des mouvements réguliers au-dessus de la pièce. Arrêter l'opération de pulvérisation en relâchant la gâchette. Pivoter de nouveau le levier de sécurité. FR–22 mail@krautzberger.com, www.krautzberger.com...
-
Page 23: Arrêt
FRANÇAIS Pistolet manuel de pulvérisation KS 5K Arrêt 6.4.1 Arrêt bref Fig. 3: Arrêt bref Interrompre l'opération de pulvérisation en relâchant la gâchette ( Voir la Fig. 3/2). Fermer l'arrivée du produit et couper la pompe de pression du produit si nécessaire. - Page 24 Avant de stocker ou de transporter le pistolet manuel de pulvérisation, le nettoyer correctement, pour qu'il n'y ait plus de produits toxiques, inflammables ou explo- sifs à l'intérieur. Nettoyer d'une manière appropriée les pièces sur lesquelles il y a encore du produit. FR–24 mail@krautzberger.com, www.krautzberger.com...
-
Page 25: Entretien
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 7 Entretien Sécurité Personnel : Opérateur Personnel qualifié Equipement de protection : La sélection de l'équipement de protection dépend des conditions d'entretien sur place, et du fluide utilisé par l'exploitant. Pour bien sélectionner l'équipement de protection, il faut respecter les régle- mentations nationales de sécurité, de prévention des accidents, de sécurité... -
Page 26: Plan D'entretien
Nettoyer l'extérieur du pistolet manuel de pulvérisation avec un chiffon imbibé du produit de nettoyage. Changer l'aiguille filetée et le jeu d'aiguilles Généralités pour changer les composants Graisser les légèrement les pièces mobiles avec de la graisse spéciale de Krautzberger. FR–26 mail@krautzberger.com, www.krautzberger.com... - Page 27 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Pour obtenir la graisse spéciale, s'adresser à la société Krautzberger (adresse, cf. dernière page). Nettoyer les pièces sales, changer les pièces qui ne sont plus fonctionnelles. Faire attention à ce que les joints soient bien en place.
- Page 28 Dévisser la vis de fermeture de la vanne ( Voir la Fig. 5/1). Fig. 6: Retirer le ressort de pression Retirer le ressort de pression ( Voir la Fig. 6/1). Fig. 7: Dévisser l'écrou et la vis de la buse FR–28 mail@krautzberger.com, www.krautzberger.com...
- Page 29 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Dévisser l'écrou ( Voir la Fig. 7/1) et la vis de la buse ( Voir la Fig. 7/2). Fig. 8: Retirer l'aiguille filetée ATTENTION ! Risques de blessures avec les aiguilles filetées ! Sortir avec précaution l'aiguille filetée ( Voir la Fig.
- Page 30 Visser le boulon ( Voir la Fig. 12/2) sur l'aiguille filetée ( Voir la Fig. 12/4) et le bloquer sur l'élément d’entraînement de l’aiguille ( Voir la Fig. 12/3). Le trou ( Voir la Fig. 12/1) sert ici à bien tenir. L'aiguille de produit comprend l'aiguille filetée, l'élément d’entraînement de l’aiguille et le boulon. FR–30 mail@krautzberger.com, www.krautzberger.com...
- Page 31 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Démonter le jeu d'aiguilles Fig. 13: Jeu d'aiguilles Le jeu d'aiguilles comprend deux joints toriques et deux manchettes à chapeau. ■ 200-0379 FR–31...
- Page 32 Retirer la partie supérieure ( Voir la Fig. 15/1) vers l'avant, hors du corps principal. Fig. 16: Retirer la bague isolante de la vis du joint Retirer la bague isolante ( Voir la Fig. 16/2) de la vis du joint ( Voir la Fig. 16/1). FR–32 mail@krautzberger.com, www.krautzberger.com...
- Page 33 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Fig. 17: Dévisser la vis du joint de la partie supérieure Dévisser la vis du joint ( Voir la Fig. 17/1) de la partie supérieure. Fig. 18: Enlever le jeu d'aiguilles Enlever les éléments du jeu d'aiguilles ( Voir la Fig. 18/1, 2), comprenant deux joints tori- ques ( Voir la Fig.
- Page 34 Lors du montage du jeu d'aiguilles, il y a des risques d'endommager les lèvres d'étan- chéité avec des objets coupants. – Ne pas utiliser d'objets coupants pour le montage du jeu d'aiguilles. – Le mieux est d'utiliser un crochet métallique adapté. FR–34 mail@krautzberger.com, www.krautzberger.com...
- Page 35 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Fig. 20: Visser la vis du joint sur la partie supérieure Visser la vis du joint ( Voir la Fig. 20/1) sans la serrer sur la partie supérieure. Fig. 21: Enfiler la bague isolante sur la vis du joint Enfiler la bague isolante ( Voir la Fig.
- Page 36 Risques de blessures avec les aiguilles filetées ! Rentrer l'aiguille filetée ( Voir la Fig. 24/1) par l'arrière dans le corps principal, et la pousser avec précautions à fond vers l'avant à travers la partie supérieure pour éviter les endomma- gements. FR–36 mail@krautzberger.com, www.krautzberger.com...
- Page 37 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Fig. 25: Pousser le ressort sur le boulon de l'aiguille dans le corps principal Pousser le ressort ( Voir la Fig. 25/1) sur le boulon de l'aiguille dans le corps principal. Fig. 26: Visser la vis de fermeture de la vanne Bien serrer la vis de fermeture de la vanne ( Voir la Fig.
-
Page 38: Changer La Vis De La Buse Et Le Joint
Dévisser la vis de la buse ( Voir la Fig. 29/1) du manchon fileté ( Voir la Fig. 29/2). Visser une vis de buse neuve dans le manchon fileté ( Voir la Fig. 30/3) . ð Pour assurer l'étanchéité, il faut faire attention à tenir le manchon fileté, en vissant la vis de la buse. FR–38 mail@krautzberger.com, www.krautzberger.com... - Page 39 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Changer le joint Fig. 30: Changer le joint Dévisser l'écrou ( Voir la Fig. 30/2) et la vis de la buse ( Voir la Fig. 30/1). Enlever le manchon fileté ( Voir la Fig. 30/3).
-
Page 40: Pannes
7.6 « Changer la vis de la buse et le joint » à la page 38). Mettre un filtre de produit dans l'arrivée du produit. Service après-vente Krautzberger GmbH Service Clients Stockbornstr. 13 65343 Eltville am Rhein +49 6123 - 698151 customercare@krautzberger.com... -
Page 41: Pièces De Rechange
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 9 Pièces de rechange – N'utiliser que les pièces de rechange d'origine de Krautzberger ou les pièces de rechange homologuées par Krautzberger. – En cas de doute, contacter notre service-après-vente. Commande de pièces de rechange - Généralités Pour faciliter la commande de pièces de rechange, indiquer les données suivantes :... -
Page 42: Accessoires
Guide d'utilisation T-Dok-667-FR-Rev.1 Accessoires Pour le pistolet manuel de pulvérisation KS 5K, de nombreux accessoires sont disponibles. Pour d'autres informations, vous pouvez consulter notre site Internet (www.krautzberger.com) ou con- tacter votre revendeur Krautzberger, votre conseiller spécialisé ou notre service interne. -
Page 43: Démontage Et Élimination
FRANÇAIS Pistolet manuel de pulvérisation KS 5K Démontage et élimination 11.1 Sécurité Personnel : Personnel qualifié Equipement de protection : La sélection de l'équipement de protection dépend des conditions de montage sur place, et du fluide utilisé par l'exploitant. Pour bien sélectionner l'équipement de protection, il faut respecter les réglementations nationales de sécurité, de prévention des accidents, de sécurité... -
Page 44: Caractéristiques Techniques
Réduction de l'ouverture de sortie du produit – Emploi de rallonges – Sélection des ressorts de pression (force de ressort) – Produit de revêtement (viscosité) – Volume de refoulement de la pompe de pression du produit utilisée – Longueur de la conduite d'alimentation FR–44 mail@krautzberger.com, www.krautzberger.com... -
Page 45: Dimensions
FRANÇAIS Pistolet manuel de pulvérisation KS 5K 12.3 Dimensions Fig. 31: Dimensions ■ 200-0379 FR–45... -
Page 46: Déclaration De Conformité
Guide d'utilisation T-Dok-667-FR-Rev.1 Déclaration de conformité Fig. 32: Déclaration de conformité FR–46 mail@krautzberger.com, www.krautzberger.com... -
Page 47: Notes
FRANÇAIS Pistolet manuel de pulvérisation KS 5K Notes ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ■... - Page 48 Guide d'utilisation T-Dok-667-FR-Rev.1 ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ FR–48 mail@krautzberger.com, www.krautzberger.com...
- Page 49 FRANÇAIS Pistolet manuel de pulvérisation KS 5K ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ______________________________________________________________________________ ■...
-
Page 50: Index
Utilisation ........... . . 12 FR–50 mail@krautzberger.com, www.krautzberger.com... - Page 51 FRANÇAIS Pistolet manuel de pulvérisation KS 5K Volume de la livraison ..........6 Vue d'ensemble .
- Page 53 Krautzberger GmbH Stockbornstraße 13 D-65343 Eltville am Rhein Hotline : +49 (0) 6123 698-222 Central : +49 (0) 6123 698-0 Fax : +49 (0) 6123 698-200 Courriel : mail@krautzberger.com Internet : www.krautzberger.com © Krautzberger GmbH 2017 © Krautzberger GmbH 2017...
