Pistolet manuel de pulvérisation KS 5D

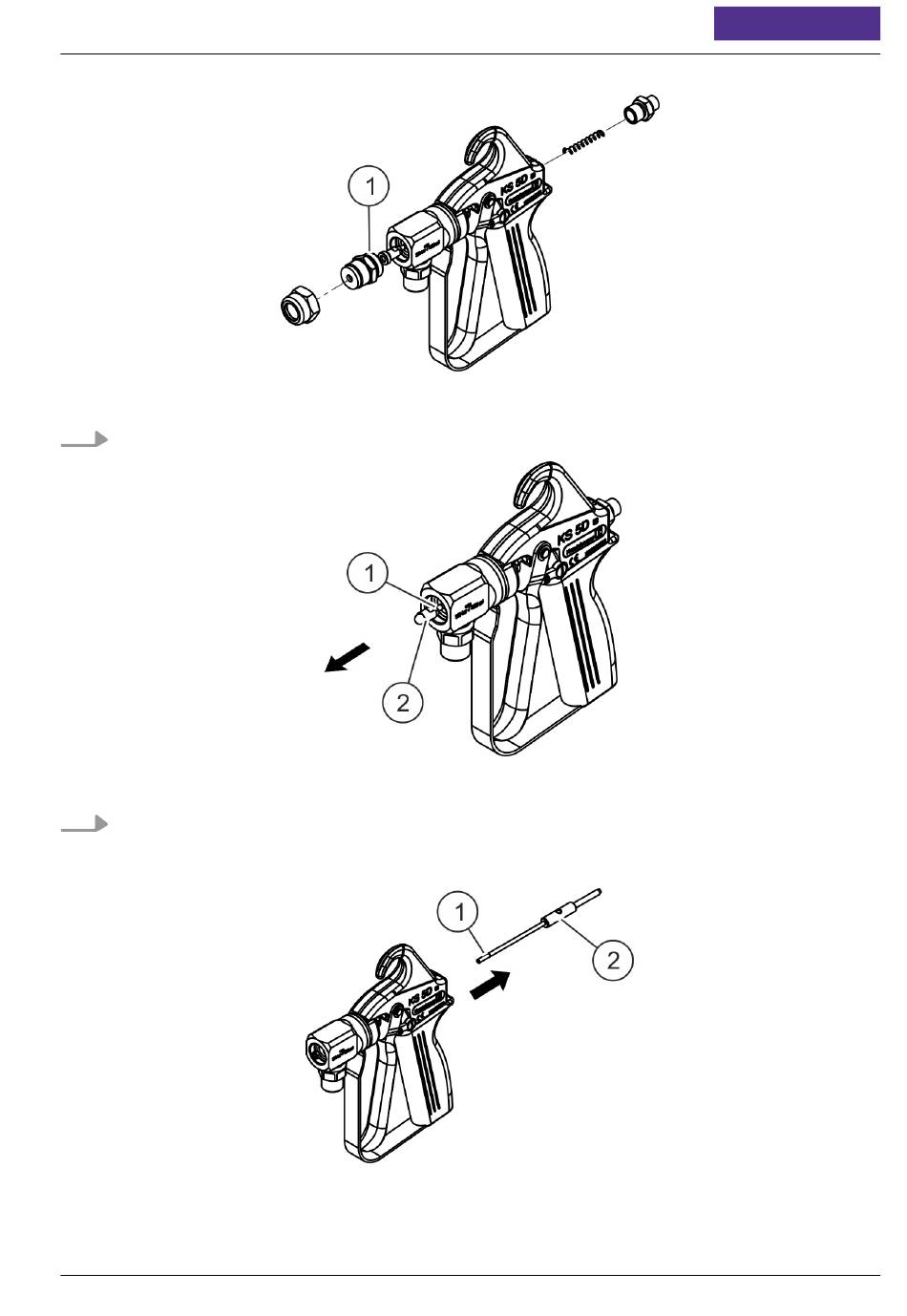

Fig. 8: Dévisser la vis du siège de la vanne
4. Dévisser la vis du siège de la vanne ( Voir la Fig. 8/1).
Fig. 9: Dévisser le renfort de l'aiguille
5. Desserrer l'écrou ( Voir la Fig. 9/1) et le sortir à l'avant de la partie supérieure (
Voir la Fig. 9/2) avec le renfort de l'aiguille. Desserrer ensuite l'écrou à six pans (
Voir la Fig. 16/1) et la vis du joint ( Voir la Fig. 18/1).
Fig. 10: Retirer l'aiguille filetée
■ 200-0378
