1
Déterminer l'emplacement de la chaudière
L'installation doit être conforme aux:
• Codes, lois, règlements et ordonnances, locaux,
d'état, provinciaux et nationaux.
• National Fuel Gas Code, NFPA 54 / ANSI Z223.1-
dernière édition.
• Normes pour les dispositifs de commande et de
sécurité pour chaudières à allumage automatique,
ANSI/ASME CSD-1, dernière édition, si nécessaire.
• National Electrical Code, NFPA 70 - dernière édition.
• Pour le Canada uniquement: CSA B149.1 Code
d'installation, CSA C22.1 Code électrique canadien
Partie 1 et tous les codes locaux.
Le collecteur de gaz Crest et les
AVIS
commandes satisfont aux critères
d'allumage et d'autres performances lorsque la
chaudière a été soumise aux tests spécifiés dans la
norme ANSI Z21.13/CSA 4.9 - dernière édition.
Emplacement de l'appareil
Avant de placer la chaudière, vérifiez:
1. Vérifiez qu'un raccordement soit à proximité de:
• Tuyauterie d'eau du circuit
• Raccordements de ventilation
• Tuyauterie d'alimentation en gaz
• Alimentation électrique
2. Définir l'emplacement de l'appareil pour que si les
raccordements d'eau fuient, aucun dégât dû à l'eau
ne se produise. Si ces emplacements ne peuvent
être évités, il est recommandé d'installer un plateau
de vidange, bien purgé, sous la chaudière. Le
plateau ne doit pas limiter la circulation de l'air de
combustion. En aucun cas le fabricant ne peut être
tenu pour responsable des dégâts causés par l'eau
liés à cet appareil ou l'un de ses composants.
3. Vérifier les alentours de la chaudière. Dégager
tous les matériaux combustibles, l'essence et autres
liquides inflammables.
Ne pas dégager de la
AVERTISSEMENT
chaudière les matériaux
combustibles, l'essence et autres liquides et vapeurs
inflammables peut entraîner des blessures corporelles
graves, la mort ou des dégâts matériels importants.
4. La chaudière Crest doit être installée de sorte que les
composants du système de commande du gaz soient
protégés de l'eau d'égouttage, de pulvérisation ou de
la pluie pendant le fonctionnement ou l'entretien.
5. Si une nouvelle chaudière doit remplacer une
chaudière existante, vérifier et corriger les
problèmes sur le circuit, comme:
• Des fuites du circuit provoquant une corrosion
par l'oxygène ou des fissures sur l'échangeur
thermique dues à des dépôts d'eau dure.
• Un réservoir d'expansion mal dimensionné.
• Un manque de protection antigel dans l'eau
de la chaudière, ce qui fait geler le circuit et la
chaudière et provoque des fuites.
6. L'appareil soit être installé au niveau du sol, d'avant
en arrière et côte à côte, pour une bonne évacuation
du condensatel.
Manuel d'installation et de fonctionnement
7. Si l'option neutraliser kit est utilisé, élever la chaudière au moins
3" au-dessus du sol.
8. Vérifiez autour de la chaudiere pour les contaminants potentiels
de l'air que pourrait fournir la corrosion risque à la chaudiere ou
de l'air de combustion des chaudieres (Voir le tableau 1A a page
9). Prévenir la contamination de l'air combustion. Retirer les
contaminants de l'air de la région de la chaudiere.
NE pas installer les unités dans les
AVERTISSEMENT
chambres ou les environnements qui
contiennent des contaminants corrosifs (voir le tableau 1 a à la page 9).
Le non-respect pourrait entraîner des blessures graves, la mort ou des
dommages matériels considérables.
Cet appareil est certifié pour fonctionner
AVERTISSEMENT
à l'intérieur. Ne pas installer l'appareil à
l'extérieur ni à un emplacement exposé au gel ou à des températures
pouvant dépasser 100°F (37,8°C).
Ne pas installer l'appareil où l'humidité relative peut dépasser 93%. Ne
pas installer l'appareil où la condensation peut se former à l'intérieur
ou à l'extérieur de l'appareil, ou lorsque la condensation peut tomber
sur l'appareil.
Une installation non effectuée à l'intérieur peut provoquer des blessures
corporelles graves, la mort ou des dégâts matériels importants.
Cet appareil nécessite un système de
AVERTISSEMENT
ventilation spécial. Utiliser uniquement
le matériel de ventilation spécifié dans ce manuel. Suivez toutes les
instructions peut entraîner dans le déversement de gaz de combustion
et les émissions de monoxyde de carbone, causant de graves blessures
ou la mort.
Aménager des espaces:
Dégagement des matériaux combustibles
- Tuyaux d'eau chaude.................................................. 1/4"
- Côtés ............................................................................. 0"
- Arrière .......................................................................... 0"
- Avant ............................................................................ 0"
- Dessus ........................................................................... 0"
- Sol ............................................................... Combustible
- Tuyau de ventilation - Suivre les instructions spéciales du fabricant
sur le système de ventilation

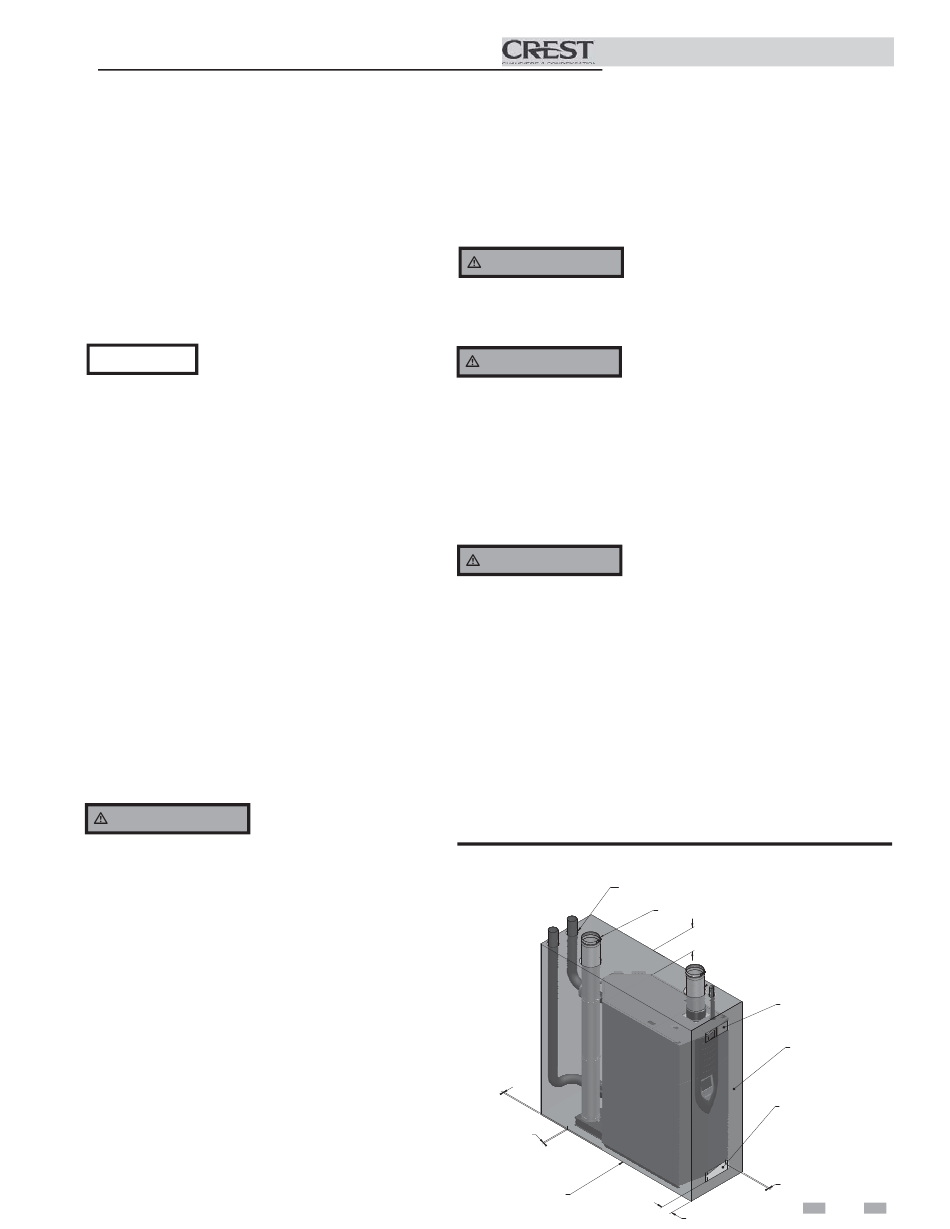

Figure 1-1 Dégagements
PIPES DE DÉGAGEMENT MINIMUM AUTOUR
DE L'EAU CHAUDE EN 1 "(25 MM)
0 "
GAUCHE
0 "ARRIÈRE
ÉTAGE : COMBUSTIBLES
TUYAU D'ÉVACUATION : SUIVEZ LES INSTRUCTIONS
DU FABRICANT DU SYSTÈME D'AÉRATION SPÉCIALES
0"
TOP
VENTILATION *
OUVERTURE AIR
PORTE FERMÉE
VENTILATION *
OUVERTURE AIR
DROIT 0 "
7
0 "AVANT
