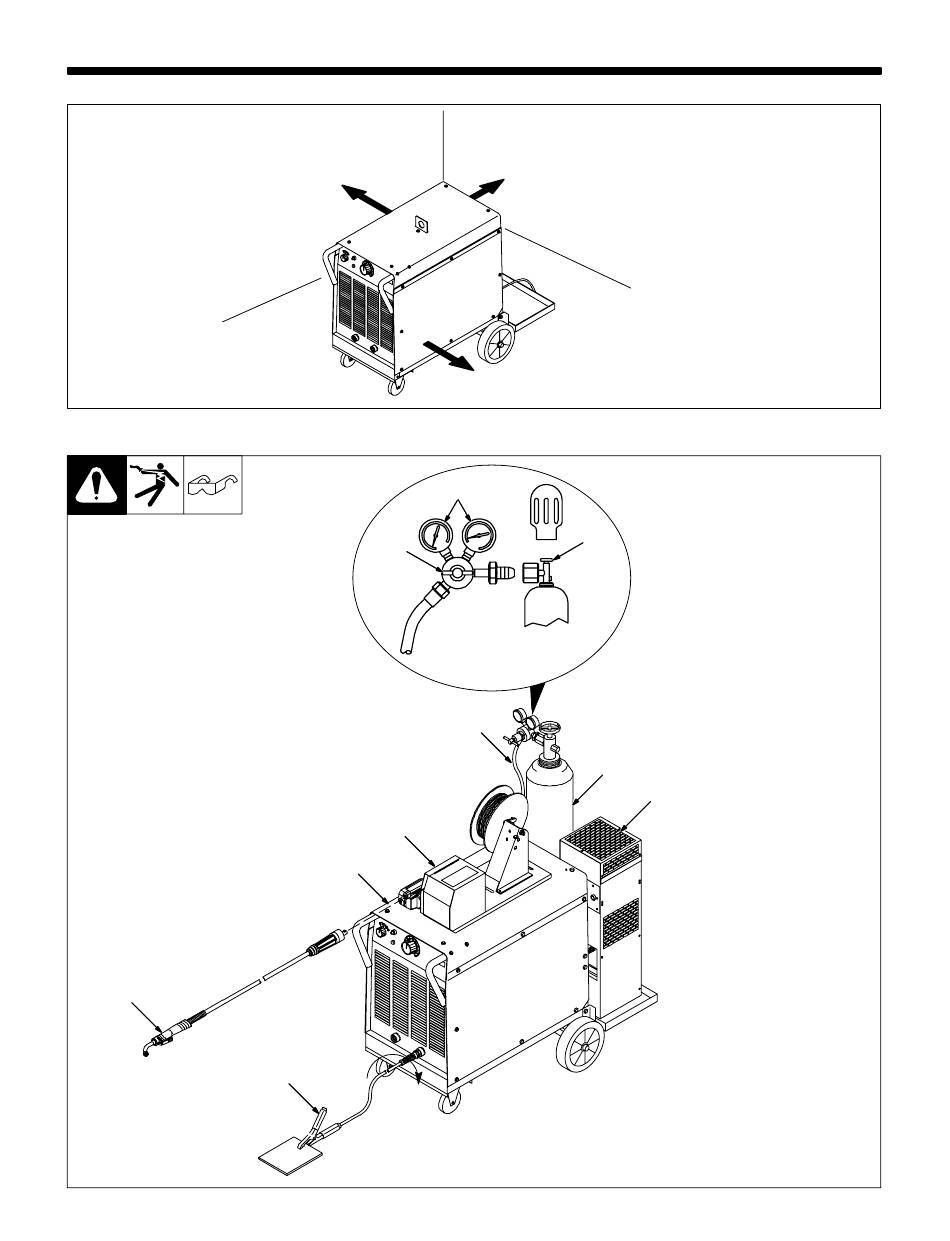

3-1. Choix de l'emplacement
3-2. Raccordements MIG courants
10
OM-187 476 Page 6
SECTION 3 – INSTALLATION
500 mm
6
7
9
1
2
500 mm
500 mm
5
8
4
Disposer l'appareil de manière à
assurer la circulation d'air
1
Power source
2
Pince de masse (à raccorder à la
prise comme illustré)
3
Refroidisseur pour la torche
4
Bouteille (la fixer au chariot)
5
Robinet de la bouteille
Ouvrir légèrement le robinet de gaz
pour souffler les impuretés de l'orifice.
Fermer le robinet.
6
Régulateur/indicateur de débit
Installer de manière que la face soit
verticale.
7
Réglage du débit
8
Conduite d'alimentation en gaz
9
Dévidoir
10 Torche MIG
3
