P5/16...P9/16
Version : PR+
Notice de montage et d'utilisation
fr

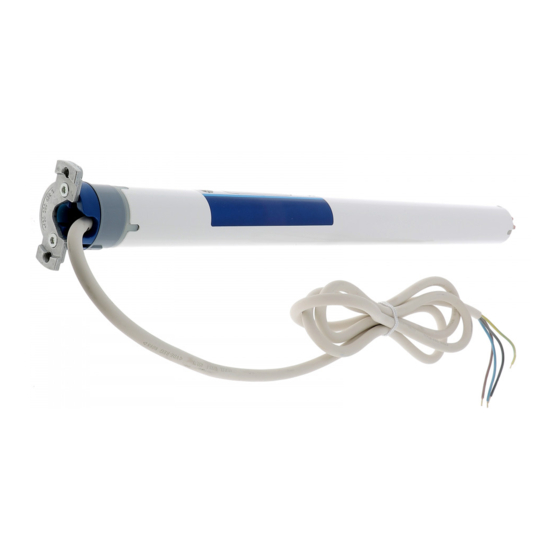

Moteurs tubulaires pour volets roulants
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker P5/16
Sommaire des Matières pour Becker P5/16
- Page 1 P5/16...P9/16 Version : PR+ Notice de montage et d’utilisation Moteurs tubulaires pour volets roulants Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4...
-
Page 2: Table Des Matières
Sommaire Généralités .................................. 3 Garantie.................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur............................. 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 5 Montage .................................... 6 Montage du moteur ................................. 6 Montage de la roue avec dispositif de blocage ........................ 6 Sécurisation du moteur contre tout désaxement ........................ 6 Raccordement de la roue avec l’axe Ø 35 .......................... 6 Montage du moteur dans l’axe............................ 7 Réglage des positions de fin de course avec les interrupteurs .................... 8... -
Page 3: Généralités
Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Optimisés pour les utilisations dans le domaine des volets roulants • Installation possible sans butée (du point inférieur au point supérieur) • Réglage simple des positions de fin de course du tablier/de la toile par bouton sur le kit de programmation ou via l’interrupteur sur le moteur •... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Tous les travaux et toutes les autres activités, y compris les travaux de maintenance et de nettoyage, réalisés sur les installa- tions électriques et l’installation même, doivent être effectués uniquement par des personnes qualifiées, notamment des élec- triciens spécialisés. -
Page 5: Utilisation Conforme
Prudence Consignes de sécurité à respecter pour éviter les blessures graves • Pendant le fonctionnement des installations et appareils électriques ou électroniques, certains compo- sants, tels que le bloc d’alimentation, sont soumis à une tension électrique dangereuse. Toute intervention par des personnes non qualifiées ou tout non-respect des avertissements peut causer des blessures corpo- relles ou des dommages matériels. -
Page 6: Montage
Montage Montage du moteur Attention Pour la mise du moteur dans l’axe, utilisez exclusivement les composants figurant dans le catalogue d’acces- soires mécaniques en vigueur du fabricant du moteur. L’installateur doit s’assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du moteur plus poids du tablier/de la toile). -
Page 7: Montage Du Moteur Dans L'axe
Attention Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son introduction dans l’axe ! Le tablier ne peut être fixé qu’au moyen d’attaches ou de verrous. Montage du moteur dans l’axe Axes à profil : Avec certaines roues, il est possible de compenser les tolérances de largeur de la rai- nure de plusieurs axes en tournant la roue pour l’amener dans une autre rainure. -
Page 8: Réglage Des Positions De Fin De Course Avec Les Interrupteurs
Réglage des positions de fin de course avec les interrupteurs Réglage des positions de fin de course Il existe 3 possibilités de réglage des positions de fin de course : • Du point inférieur au point supérieur sans butée • Du point inférieur à la butée supérieure •... - Page 9 Mettez l’interrupteur du sens de rotation de MONTÉE de la position d’effacement en position de programmation. ► Les positions de fin de course sont programmées. Du point inférieur à la butée supérieure Poussez les deux interrupteurs dans la position d’effacement. Donnez un bref ordre de déplacement.
-
Page 10: Effacement Des Positions De Fin De Course Avec Les Interrupteurs
Effacement des positions de fin de course avec les interrupteurs Effacement des positions de fin de course individuellement L’effacement d’une position de fin de course individuelle n’est possible que si l’on a programmé avec les inter- rupteurs le mode Du point inférieur au point supérieur sans butée. Mettez l’interrupteur de la position de fin de course correspondante de la position de programmation en position d’effacement. -
Page 11: Réglage Des Positions De Fin De Course Avec Le Kit De Programmation
Réglage des positions de fin de course avec le kit de programmation Réglage des positions de fin de course Il existe 4 possibilités de réglage des positions de fin de course : • Du point inférieur au point supérieur sans butée •... - Page 12 Du point inférieur à la butée supérieure Poussez les deux interrupteurs dans la position de programmation. Déplacez le volet/store dans la position de fin de course inférieure souhaitée. Appuyez sur la touche de programmation du kit de programmation pendant 3 se- condes.
-
Page 13: Effacement Des Positions De Fin De Course Avec Le Kit De Réglage
Effacement des positions de fin de course avec le kit de réglage Reliez les fils du moteur tubulaire à ceux du kit de programmation en faisant correspondre les couleurs puis branchez l’alimentation. Avant de commencer la séquence d’effacement, faites une pause de 1 seconde après le dernier ordre de dé- placement. -
Page 14: Remarques À L'attention De L'électricien Spécialisé
Effacement des deux positions de fin de course Déplacez le tablier/la toile entre les positions de fin de course. Appuyez sur la touche de programmation et maintenez-la enfoncée. Appuyez en plus sur la touche de déplacement vers le bas et maintenez cette der- nière enfoncée. -
Page 15: Caractéristiques Techniques Ø35
Caractéristiques techniques Ø35 Type P5/16PR+ P5/20PR+ P9/16PR+ Couple nominal [Nm] Vitesse de sortie [tr/min] Plage des commutateurs de fin de course 64 tours Tension de raccordement 230 V CA / 50 Hz Puissance connectée [W] Consommation de courant nominale [A] 0,36 0,47 0,47... -
Page 16: Exemples De Raccordement
Dérangement Cause Comment y remédier Le moteur tubulaire tourne toujours 5 se- Le moteur tubulaire est en mode d’erreur. Reprogrammez les positions de fin de condes seulement environ. course ou remplacez le moteur tubulaire. Le réglage des positions de fin de course Les positions de fin de course ont été... - Page 17 Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz...
-
Page 18: Déclaration De Conformité
