Centronic

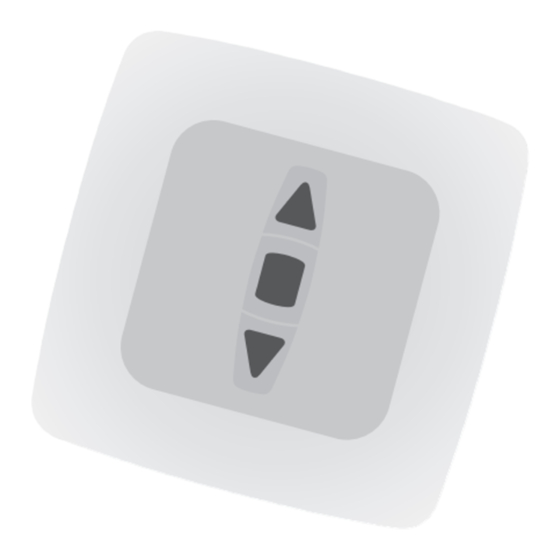

EasyControl EC311
Montage- und Betriebsanleitung
de
Wandsender
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Wall-mounted transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d'utilisation
fr
Emetteur mural
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Wandzender
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze gebruiksaanwijzing te bewaren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker Centronic EasyControl EC311
Sommaire des Matières pour Becker Centronic EasyControl EC311
- Page 1 Cette notice doit être conservée par l’utilisateur. Montage- en gebruiksaanwijzing Wandzender Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze gebruiksaanwijzing te bewaren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
