BLX4R -- Wireless System
CONSIGNES DE SÉCURITÉ IMPORTANTES
1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation
adéquate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximité d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de
chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune
source à flamme nue sur le produit.
9. NE PAS retirer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée com­
porte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troi­
sième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur.
Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors
normes.
10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particu­
lier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou
vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot­appareil avec précaution afin de ne
pas le renverser, ce qui pourrait entraîner des blessures.
13. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
14. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endom­
magé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou
objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche
pas normalement ou que l'on a fait tomber.
15. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de
l'eau, comme des vases, sur l'appareil.
16. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
17. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
1/24

Publicité

loading

Sommaire des Matières pour Shure BLX4R

  • Page 1 BLX4R -- Wireless System CONSIGNES DE SÉCURITÉ IMPORTANTES 1. LIRE ces consignes. 2. CONSERVER ces consignes. 3. OBSERVER tous les avertissements. 4. SUIVRE toutes les consignes. 5. NE PAS utiliser cet appareil à proximité de l’eau. 6. NETTOYER UNIQUEMENT avec un chiffon sec.
  • Page 2 Shure Incorporated 18. L’appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d’une protection par mise à la terre. 19. Pour réduire les risques d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à...
  • Page 3 Shure Incorporated 2. Sur l'émetteur, régler le groupe et le canal afin qu'ils correspondent à ceux du récepteur. Les barres RF et la LED des piles du récepteur doivent s'allumer. Si l'on configure d'autres systèmes, laisser les premiers émetteur et récepteur allumés. Pour chaque sys­...

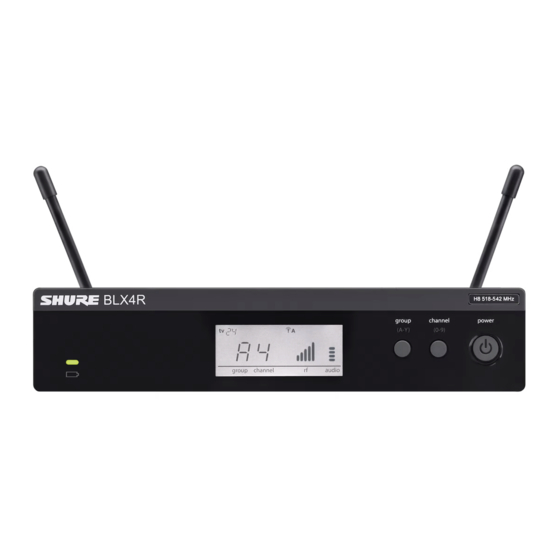

  • Page 4 Shure Incorporated Récepteur BLX4R ① LED des piles de l'émetteur • Vert = durée de fonctionnement supérieure à une heure • Rouge = durée de fonctionnement inférieure à une heure ② Écran LCD Affiche les paramètres du récepteur et de l'émetteur.
  • Page 5 Shure Incorporated ⑥ Jack d’antenne B Connecteur BNC destiné à l'antenne B. ⑦ Prise d'alimentation c.c. Destiné à une alimentation externe c.c. (12 à 15 V c.c.). ⑧ Serre-câble pour le cordon d'alimentation Fixe le cordon d'alimentation au récepteur. ⑨ Prise de sortie audio XLR pour sortie micro Fournit une sortie audio niveau microphone.
  • Page 6 Shure Incorporated Le nombre de barres correspond à l'intensité du signal RF. OL indique une surcharge de signal. ⑥ Vumètre audio Le nombre de barres indique le niveau du signal audio. OL indique l'écrêtage du signal. ⑦ Témoin d'antenne active Indique l'antenne active pour le signal Diversity.
  • Page 7 Shure Incorporated BLX2 ① Témoin LED Affiche l'état de l'alimentation et des piles (voir tableau). ② Bouton power Appuyer dessus pour mettre l'appareil sous tension ou hors tension. ③ Bouton group Modifie le réglage du groupe. ④ Bouton channel Modifie le réglage du canal et du gain.
  • Page 8 Shure Incorporated Témoins LED d'émetteur Témoin LED État Vert Prêt Clignote rapidement en rouge Commandes verrouillées Rouge continu Piles presque déchargées (autonomie inférieure à une heure*) Clignote en rouge et s'éteint Énergie des piles épuisée (changer les piles pour pouvoir allumer l’émetteur)
  • Page 9 Shure Incorporated Avant de commencer, éteindre tous les émetteurs et allumer tout appareil (autres microphones ou systèmes de re­ tour personnel) susceptible de causer des parasites pendant le spectacle. 1. Appuyer sur le bouton group du récepteur et le relâcher.
  • Page 10 Shure Incorporated Important : Configurer chaque système un par un. Une fois qu'un récepteur et un émetteur sont réglés sur le même groupe et le même canal, laisser l'émetteur sous tension. Autrement, les balayages effectués par les autres récepteurs ne permettront pas de détecter que ce canal est occupé.
  • Page 11 Shure Incorporated Conseils pour améliorer les performances du système sans En cas de parasites ou de pertes de signal, essayer les mesures suivantes : • Choisir un autre canal de récepteur • Repositionner le récepteur de façon à ce qu'aucun obstacle ne se trouve dans la ligne de visée de l'émetteur (y compris le public) •...
  • Page 12 Shure Incorporated Réglage du gain Surveiller le vumètre sur l'affichage du récepteur lors du réglage du gain de l'émetteur. Le témoin OL ne doit s'allumer que rarement, quand on parle fort ou quand le son de l'instrument est fort. BLX1 Tourner le bouton de réglage du gain audio pour augmenter (+) ou réduire (–) le gain jusqu'au niveau souhaité.
  • Page 13 Shure Incorporated Piles L’autonomie estimée des piles AA peut aller jusqu'à 14 heures (l'autonomie totale des piles dépend de leur type et de leur fabricant). Lorsque le témoin LED devient rouge, cela signifie que les piles sont « presque déchargées » et qu'il leur reste en­...
  • Page 14 Répéter pour déverrouiller les commandes. Mise hors tension Appuyer sans relâcher sur le bouton power pour éteindre le BLX2 ou le BLX4R. Pour éteindre le BLX1, mettre l'interrupteur d'alimentation sur OFF. Port de l’émetteur de ceinture Accrocher l’émetteur à...
  • Page 15 Shure Incorporated Montage en rack d'un récepteur Installer le récepteur dans un rack de matériel audio 19 po standard à l'aide des pièces de montage fournies. Schéma de connexion des antennes 15/24...
  • Page 16 Shure Incorporated Dépannage Problème État du témoin Solution Son faible ou inexistant Les barres RF et la • Vérifier tous les branchements de la sonorisation ou LED des piles du ré­ régler le gain selon le besoin (voir la section Réglage cepteur sont allumées...
  • Page 17 Shure Incorporated Problème État du témoin Solution Artéfacts audio ou Les barres RF et la • Faire passer le récepteur et l’émetteur à un groupe et/ pertes de signal LED des piles du ré­ ou canal différents. cepteur clignotent • Identifier les sources proches de parasites HF et les éteindre ou les éliminer.
  • Page 18 Accessoires fournis Accessoires en option Répartiteurs d’antenne et accessoires Les accessoires en option suivants sont disponibles auprès de Shure. Visiter http://www.shure.com () pour plus d’informations. • Les antennes et les récepteurs doivent fonctionner dans la même bande de fréquences. • Les antennes quart d’onde fournies peuvent être utilisées lorsqu’elles sont montées directement sur le UA844.
  • Page 19 Shure Incorporated Kit de montage en rack unique RPW503 Kit de montage en rack double RPW504 Caractéristiques Système Plage de fonctionnement 91 m (300 pi) Ligne de visée Remarque : La portée réelle dépend de l'absorption et de la réflexion des signaux HF, ainsi que des parasites.
  • Page 20 Shure Incorporated Polarité Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack té­ léphone WA302) produit une tension positive à la broche 2 (par rapport à la broche 3 de la sortie basse impé­...
  • Page 21 Shure Incorporated BLX2 Niveau d’entrée audio -20 dBV maximum -10dB -10 dBV maximum Plage de réglage de gain 10 dB Sortie HF de l’émetteur 10 mW, typique varie suivant la région Dimensions 8,82 po X 2,09 po (224 mms X 53 mms) L x diam.
  • Page 22 Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autori­ sé à porter la marque CE. Le soussigné, Shure Incorporated, déclare que l’équipement radioélectrique est conforme à la directive 2014/53/ UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http:// www.shure.com/europe/compliance (http://www.shure.com/europe/compliance)
  • Page 23 Shure Incorporated Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : +49-7262-92 49 0 Télécopie : +49-7262-92 49 11 4 Courriel : EMEAsupport@shure.de BLX4R Approuvé selon la déclaration de conformité de la partie 15 des réglementations FCC. Étiquette de conformité à la norme ICES-003 d’Industrie Canada : CAN ICES-3 (B)/NMB-3 (B) BLXD1, BLXD2 Homologué...
  • Page 24 Consulter les autorités compétentes pour les exigences éventuelles. Tout changement ou modification n’ayant pas fait l’objet d’une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d’utilisation de l’équipement. La licence d’utilisation de l’équipement de microphone sans fil Shure demeure de la responsabilité...
