Gestion de l'appareil
3.1 Connexion à l'appareil
1
1
2

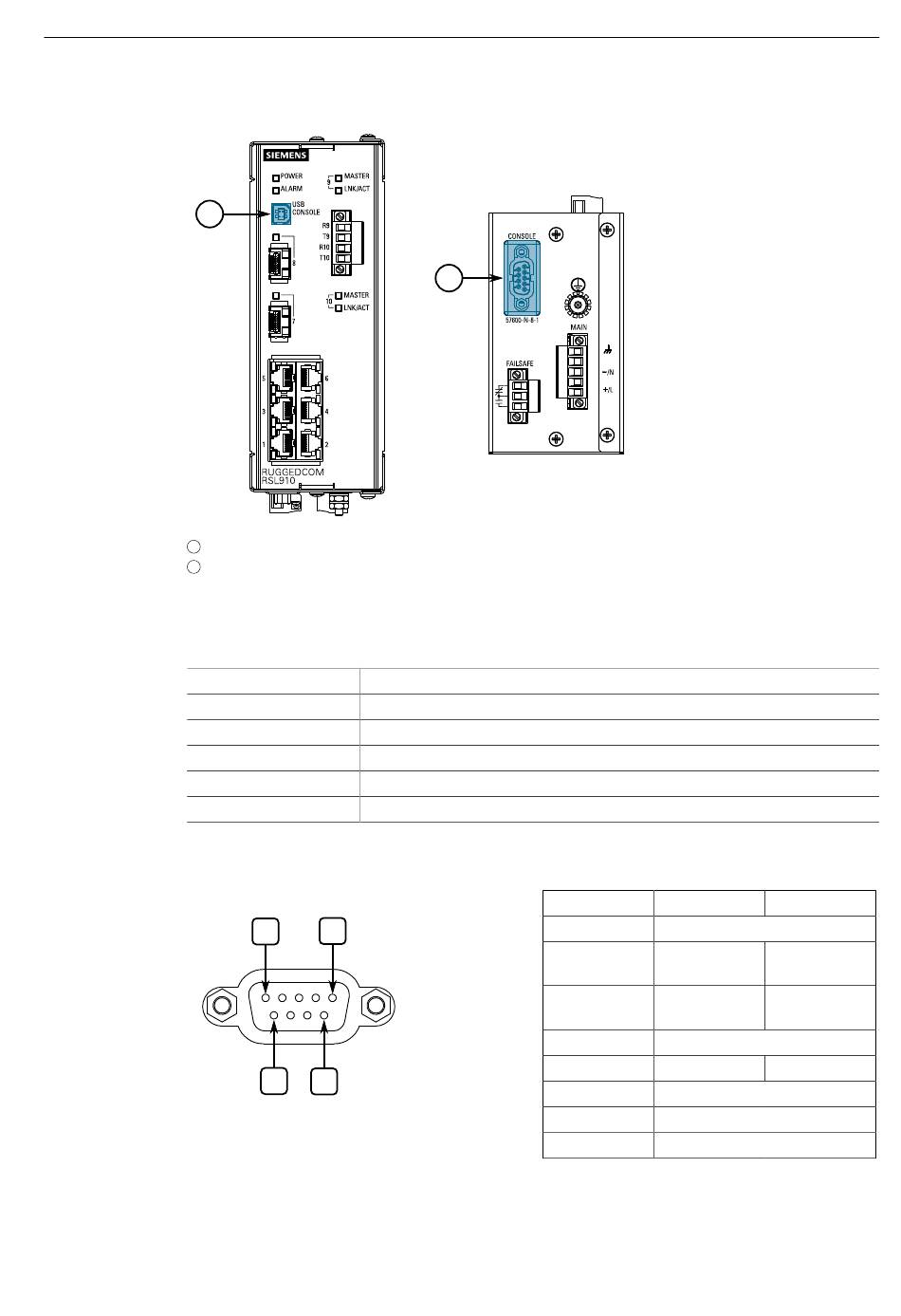

Figure 3.1
Utilisez les paramétrages suivants pour la connexion à l'un ou l'autre port :
Vitesse
Bits de données
Bit d'arrêt
Parité
Contrôle du flux
ID de terminal
Le port de console série réalise un DCE RS232 (équipement de transmission de don-
nées) sur un connecteur DB9. La figure suivante présente le brochage du port :
Figure 3.2
20
Port de console USB de type B
Port de console DB9 série
Ports de console
57600 bauds
8
1
Aucune
Désactivé
VT100
5
1
9
6
Port de console DB9 série
2
Broche
a
1
2
3
a
4
5
a
6
b
7
b
8
Nom
Description
Réservé (ne pas connecter)
TX
Émission
de données
RX
Réception
de données
Réservé (ne pas connecter)
GND
Terre du signal
Réservé (ne pas connecter)
Réservé (ne pas connecter)
Réservé (ne pas connecter)
RUGGEDCOM RSL910
Manuel d'installation, 02/2020, C79000-G8977-1305-09
