Pour les dimensions détaillées de l'appareil sur un rail DIN symétrique ou sur un pan-
neau, voir
2.3.1
Montage de l'appareil sur un rail DIN symétrique
Le RUGGEDCOM RSL910 peut être commandé avec un adaptateur de rail DIN symé-
trique préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer l'appareil
sur un rail DIN CEI/EN 60715 ou TS35 standard de 35 mm (1.4 po) .
Montage de l'appareil
Procédez comme suit pour monter l'appareil sur un rail DIN symétrique :
1.
2.
3.
RUGGEDCOM RSL910
Manuel d'installation, 02/2020, C79000-G8977-1305-09
"Dessins cotés (Page
Accrochez les dents supérieures de l'adaptateur sur le rail DIN symétrique.
Remarque
L'adaptateur comporte un mécanisme coulissant avec une encoche à sa base
pour un tournevis à tête plate.
1
Rail DIN symétrique
1
Adaptateur de rail DIN
2

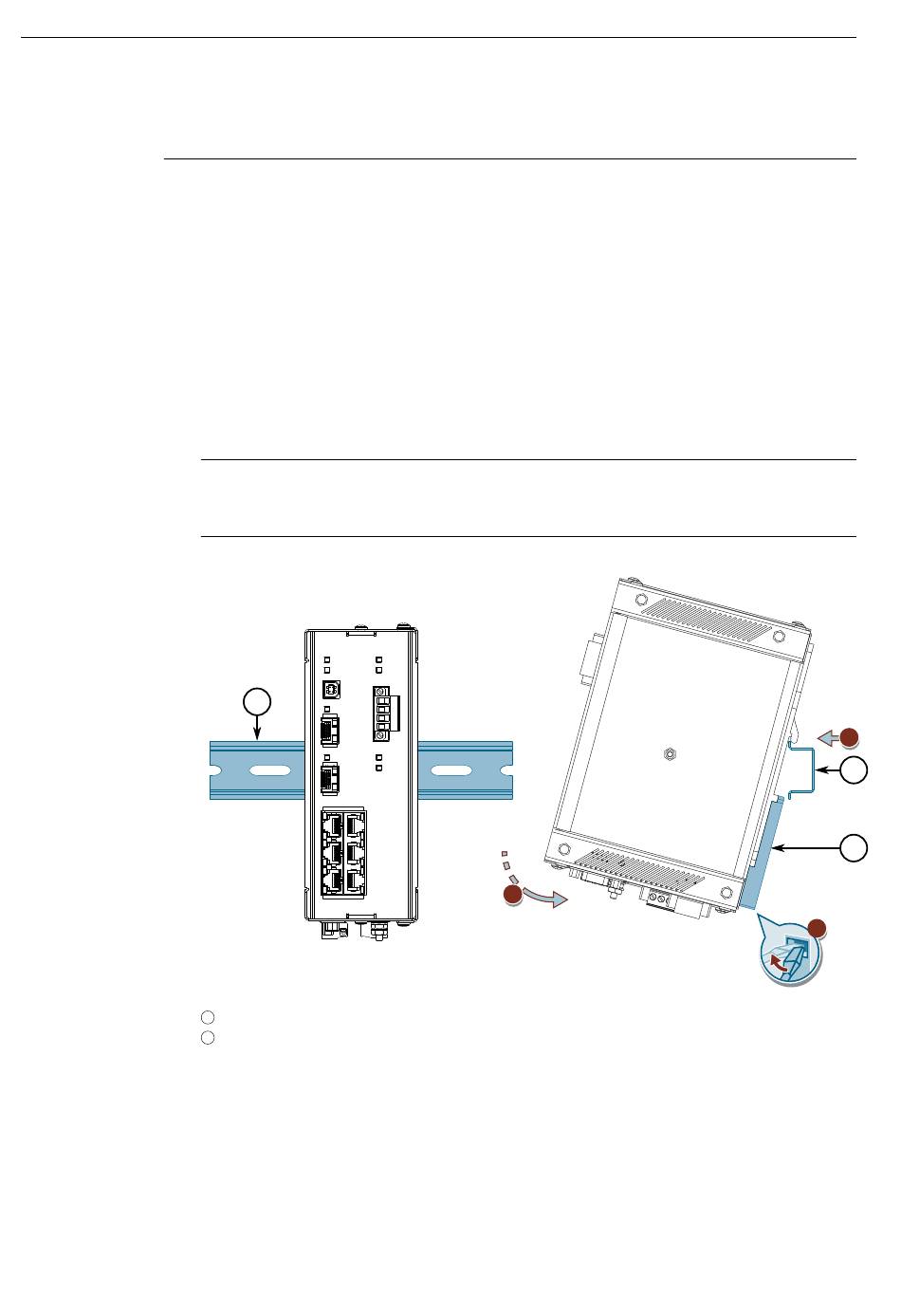

Figure 2.1
Montage de l'appareil sur un rail DIN symétrique
Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et
abaissez-le.
Poussez l'appareil contre le bas du rail DIN symétrique et relâchez le mécanisme
coulissant afin d'encliqueter l'appareil.
2.3.1 Montage de l'appareil sur un rail DIN symétrique
33)".
3
Installation de l'appareil
2
1
1
2
9
