Ports de communication
4.2.1 Câblage EoVDSL
Brochage

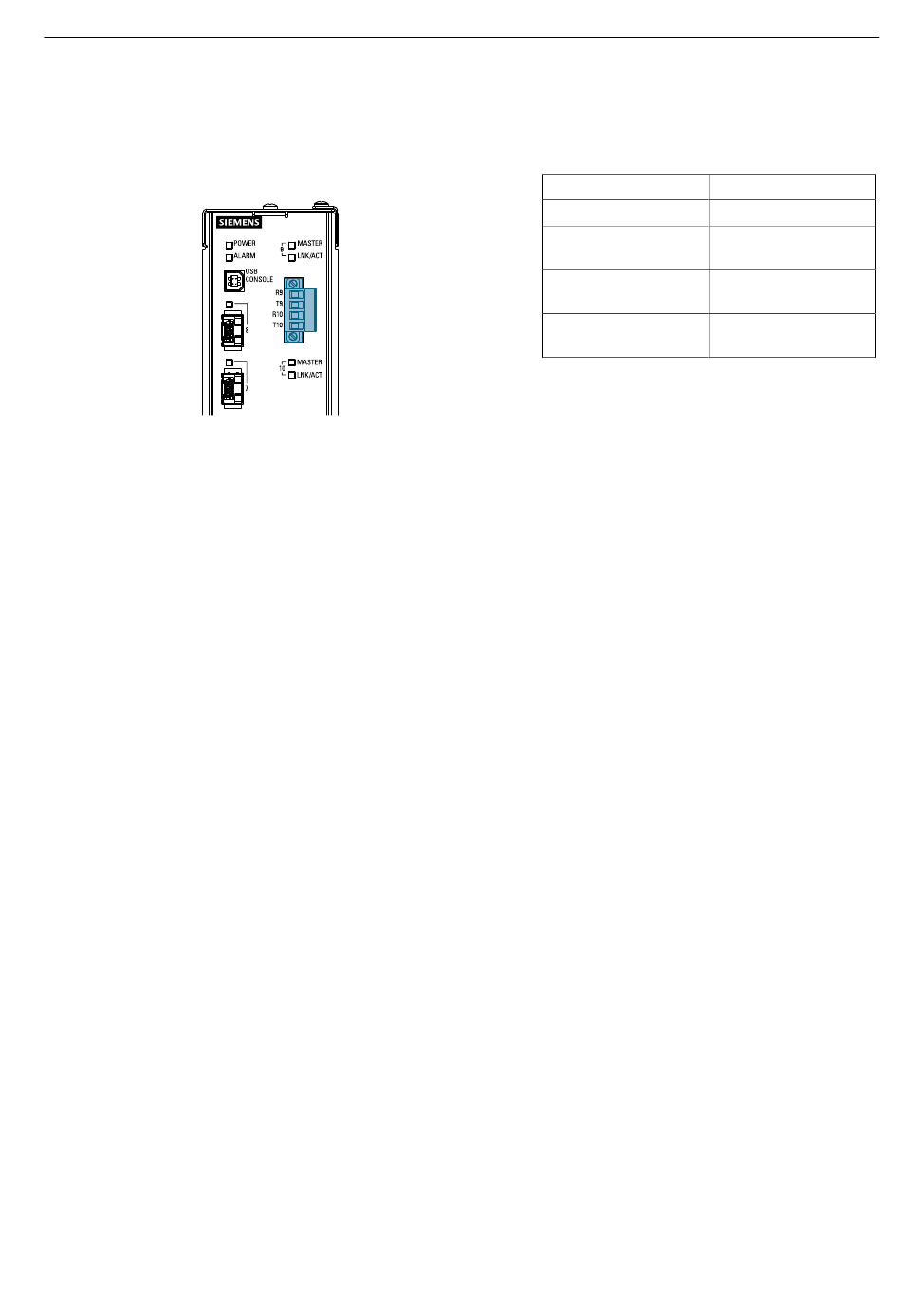

La figure suivante présente le brochage pour le bornier EoVDSL :
Figure 4.4
4.2.1
Câblage EoVDSL
VDSL fonctionne sur un câblage à paire torsadée de catégorie 3 (CAT-3) à 2 câbles
ou plus. Un autre câblage à paire torsadée ayant des caractéristiques similaires peut
fonctionner, quoique les performances varieront en fonction des caractéristiques du
câble et de la distance.
Tenez compte des points suivants lors du câblage de bornes EoVDSL :
•
•
•
•
•
•
26
Bornier EoVDSL
Les bornes EoVDSL sont conçues pour être utilisées sur des lignes de communica-
tion privées pour des connexions point à point ; elles ne doivent pas être connec-
tées au réseau téléphonique public commuté (RTPC).
Pour réduire le risque d'incendie, utilisez uniquement un cordon téléphonique
#26 AWG ou plus gros.
Les paires torsadées constituent un moyen efficace de réduire à la fois les per-
turbations magnétiques et capacitives, car elles réduisent la zone de boucle ma-
gnétique pratiquement à zéro et maintiennent une distribution cohérente des ca-
pacités à la fois à la source de terre et à d'autres sources. Par conséquent, assu-
rez-vous que le torsadage est uniforme sur toute la longueur du câble.
Des conducteurs ouverts (également connus sous le terme de branchements en
dérivation ou de câbles de dérivation) sur la longueur du câble provoqueront un
écart d'impédance et entraîneront une dégradation du signal VDSL.
Assurez-vous que l'impédance du câble est uniforme sur tout le parcours du
câble. Évitez de mélanger différents câblages (par exemple, un câblage avec dif-
férents calibres) dans les parcours de câble, car cela provoquera un écart d'impé-
dance et entraînera une dégradation du signal VDSL.
Assurez-vous que le câblage est séparé de manière appropriée entre les circuits
d'alimentation et de commande. Une alternance de crêtes et de surtensions dans
les circuits d'alimentation et de commande peuvent coupler le bruit sur la ligne
VDSL, ce qui provoque des interruptions dans les communications.
Borne
R9
T9
R10
T10
Manuel d'installation, 02/2020, C79000-G8977-1305-09
Description
Réception sur le port 9
Émission à par-
tir du Port 9
Réception
sur le port 10
Émission à par-
tir du port 10
RUGGEDCOM RSL910
