Apêndices
Exemplo de conexão com um módulo de som MIDI externo
em separado
Se você se conectar a um módulo de som MIDI compatível com GM2, poderá ouvir
o desempenho do modelo com maior qualidade de som.
* Antes de estabelecer conexões, diminua sempre o volume e desligue todos os aparelhos
para evitar mau funcionamento e/ou danos aos alto-falantes.

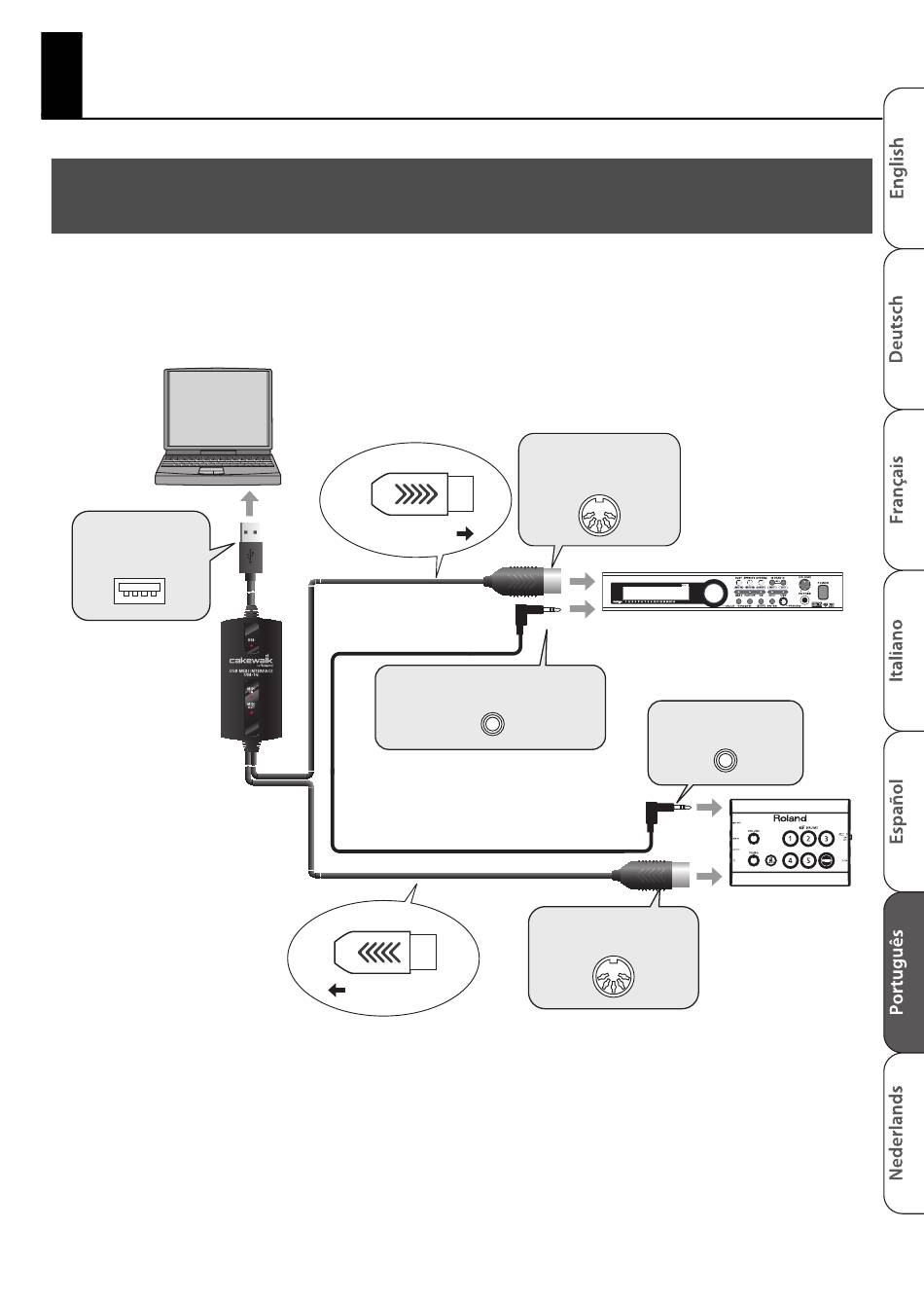

fig.connect-iout_60
Ligue ao
conector USB
do computador.
UM-1G
Configurações do dispositivo MIDI
1.
Inicie o HD-1Drum Tutor.
2.
Selecione o item de menu Setup | Set Up Audio/MIDI Devices.
3.
Como Output, selecione Dispositivo externo de MIDI.
4.
Clique em [OK].
Cabo MIDI OUT
Fluxo de
mensagem
Conecte ao plugue Audio Out
do módulo de som MIDI.
Cabo de áudio (incluído)
Cabo MIDI IN
Fluxo de
mensagem
Ligue ao conector
MIDI IN do módulo
de som MIDI.
Módulo de som MIDI
Conecte ao plugue
MIX IN do HD-1.
Ligue ao conector
MIDI OUT do HD-1.
HD-1
19
