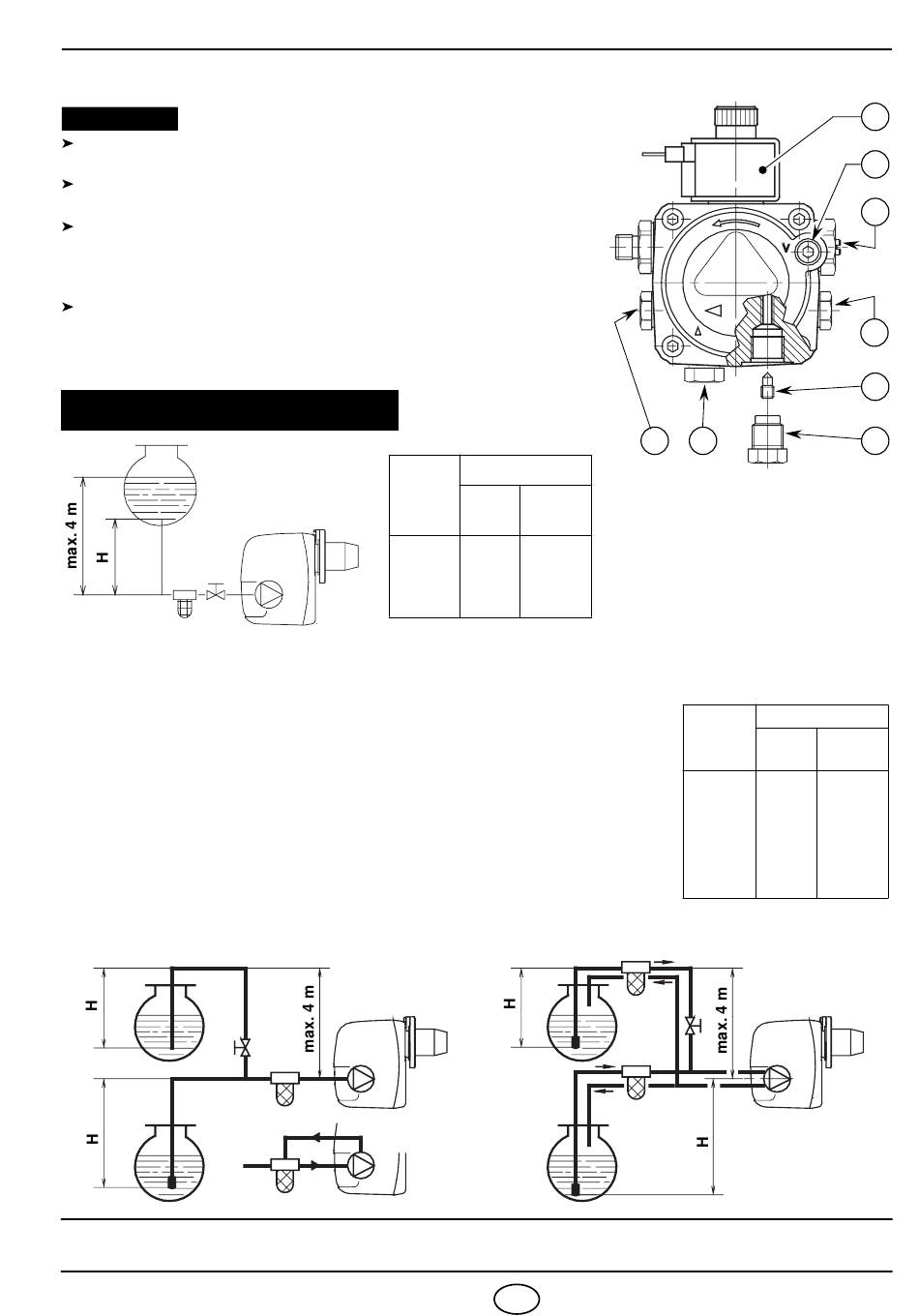

3.2 INSTALLATIONS HYDRAULIQUES
IMPORTANT
Le brûleur est prévu pour recevoir les tubes d'alimentation du fuel
d'un côté ou de l'autre.
Il est nécessaire d'installer un filtre sur la ligne d'alimentation du
combustible.
La pompe est prévue pour un fonctionnement en bitube.
Pour le fonctionnement en mono-tube, il faut dévisser le bouchon
de retour (2), enlever la vis de by-pass (3) et ensuite revisser le
bouchon (2), (voir fig. 7).
Avant de mettre en fonction le brûleur il faut s'assurer que le tube
de retour du combustible ne soit pas obstrué. Une contre-pression
excessive provoquerait la rupture de l'organe d'étanchéité de la
pompe.
INSTALLATION EN MONO-TUBE PAR GRAVITE
(NON AUTORISEE EN ALLEMAGNE)
AMORÇAGE DE LA POMPE:
Dans l'installation en fig. 9, il faut desserrer le raccord du vacuomètre (6,
fig. 8) jusqu'à la sortie du combustible.
Dans les installations en fig. 10 et 11, mettre en marche le brûleur et atten-
dre l'amorçage.
Si la mise en sécurité se produit avant l'arrivée du combustible, attendre au
moins 20 secondes, puis recommencer cette opération.
Il ne faut pas dépasser la dépression max. de 0,4 bar (30 cm Hg).
Au-dessus de cette valeur, il y a dégazage du combustible.
Les tuyauteries doivent être parfaitement étanches.
Dans les installations pa dépression (fig. 11) la tuyauterie de retour doit arri-
ver à la même hauteur que celle d'aspiration. Dans ce cas il n'y a pas besoin
de clapet de pied. Dans le cas contraire, le clapet de pied est indispensable.
Cette deuxième solution est moins sûre que la précédente en raison du man-
que d'étanchéité éventuel de ce clapet.
H = différence de niveau;
2899
H
Fig. 8
mètres
0,5
1
1,5
2
D4498
Fig. 9
L = longueur maximum du tube d'aspiration;
Fig. 7
L mètres
1 - Aspiration
ø i
ø i
2 - Retour
8 mm
10 mm
3 - Vis de by-pass
4 - Raccord manomètre
10
20
5 - Régulateur de pression
20
40
6 - Raccord vacuomètre
40
80
60
100
7 - Vanne
8 - Prise de pression auxiliaire
4
F
8
1
D5912
L mètres
H
ø i
mètres
8 mm
0
35
0,5
30
1
25
1,5
20
2
15
3
8
3,5
6
Fig. 10
D6228
ø i = diamètre interne du
7
6
5
4
3
2
ø i
10 mm
100
100
100
90
70
30
20
tube.
