Sime R2000 Mode D'emploi page 18

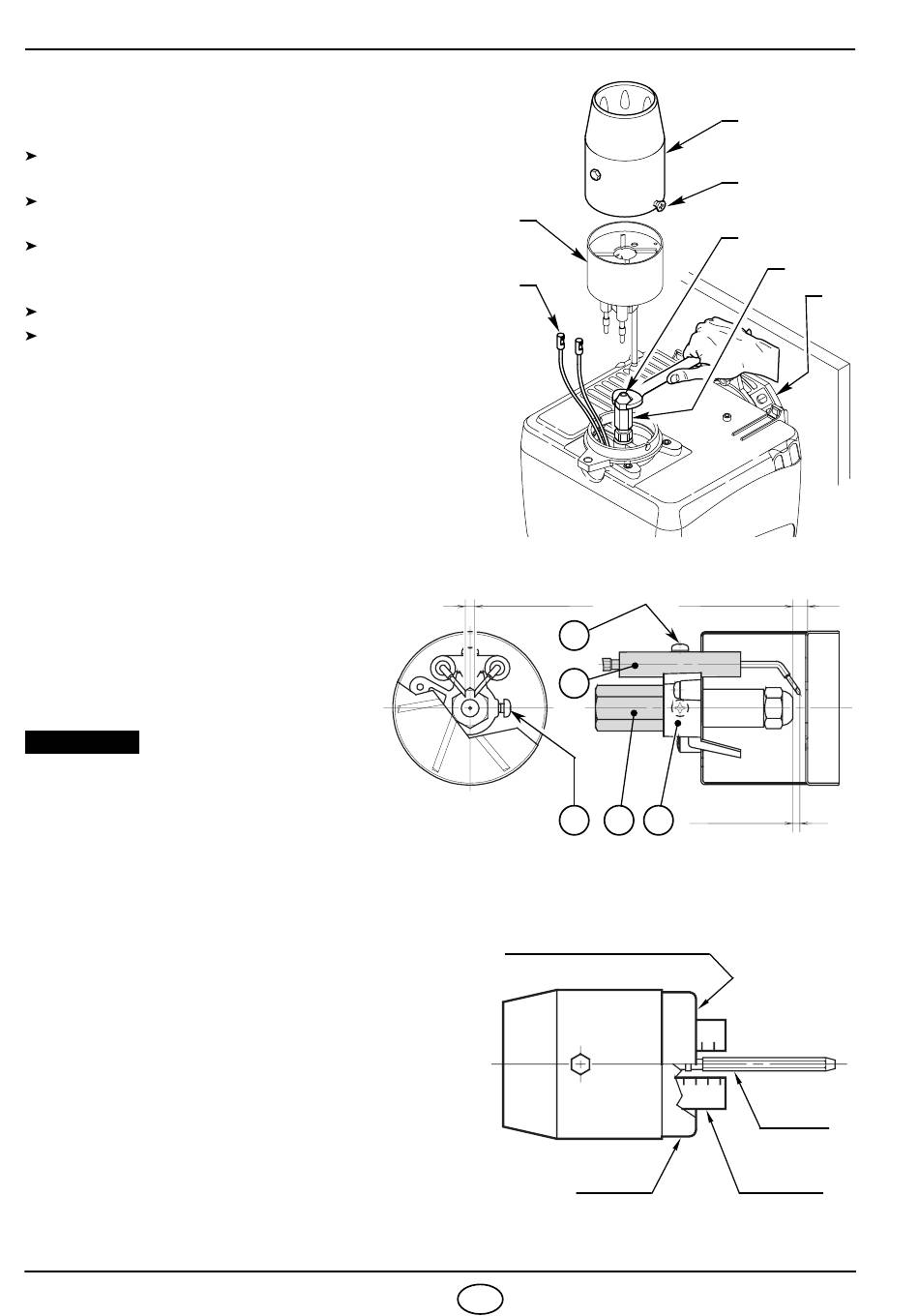

4.3 POSITION D' ENTRETIEN
Accès à la tête de combustion, au support de l'accro-
che flamme, aux électrodes et au gicleur, (voir fig. 7).
Enlever le brûleur de la chaudiere, en enlevant l'écrou de
fixage à la bride.
Accrocher le brûleur à la bride (1), enlever le gueulard (2)
après avoir desserré les vis (3).
Débrancher les câbles (4) des électrodes, enlever de la
ligne porte gicleur (5) le support de l'accroche flamme (6)
après avoir desserré la vis (3, fig. 15).
Visser le gicleur (7).
Effectuer les mêmes opérations mais en sens inverse
pour remonter les pièces.
4.4 REGLAGE DES ELECTRODES
Appuyer le support de l'accroche-flam-
me (1) au porte-gicleur (2) et bloquer
avec la vis (3).
Pour éventuels ajustements desserrer
la vis (4), et déplacer le groupe des
électrodes (5).
ATTENTION
LES DISTANCES DOIVENT
ETRE RESPECTEES
4.5 REGLAGE TETE DE COMBUSTION,
Il est fait, au moment du montage du gicleur, avec
gueulard démonté. Il dépend du débit du brûleur et on
l'obtient en tournant la tige de réglage, jusqu'à ce que le
plan terminal du gueulard concorde avec l'encoche indi-
quée dans le tableau.
Exemple:
Dans le dessin de fig. 16, la tête est réglée pour un débit
de 0,60 GPH à 12 bar pour le brûleur type 417T.
L'obturateur est en effet dans la position 2, comme indi-
qué dans le tableau.
Les réglages de la tête de combustion indiqués dans le
tableau sont valables dans la majorité des cas.
L'adaptation du débit du ventilateur à l'installation n'est
faite, normalement, que par le volet d'air. Dans le cas où
il serait nécessaire de retoucher, brûleur fonctionnant,
aussi le réglage de la tête de combustion, agir sur la tige
(1) au moyen d'une clef de 6 mm (2), (voir fig. 17).
2899
Fig. 14
6
4
, ( voir fig. 15)
4,5
– 0,5 mm
Fig. 15
(voir fig. 16 et 17)
Plan terminal du gueulard
D5589
7 F
0
5,5 ±
4
5
2
3 2 1
3
3
0 2 4
Gueulard
2
3
7
5
1
E9136
0,3 mm
D6049
÷
2,5
mm
Fig. 16
5
6
Tige de
réglage
Obturateur
