Termes techniques et abréviations, suite
X, Y, Z
Dp
hi
Dh
X0, Y0, Z0
TC(R)303/305/307-3.5fr
Dp

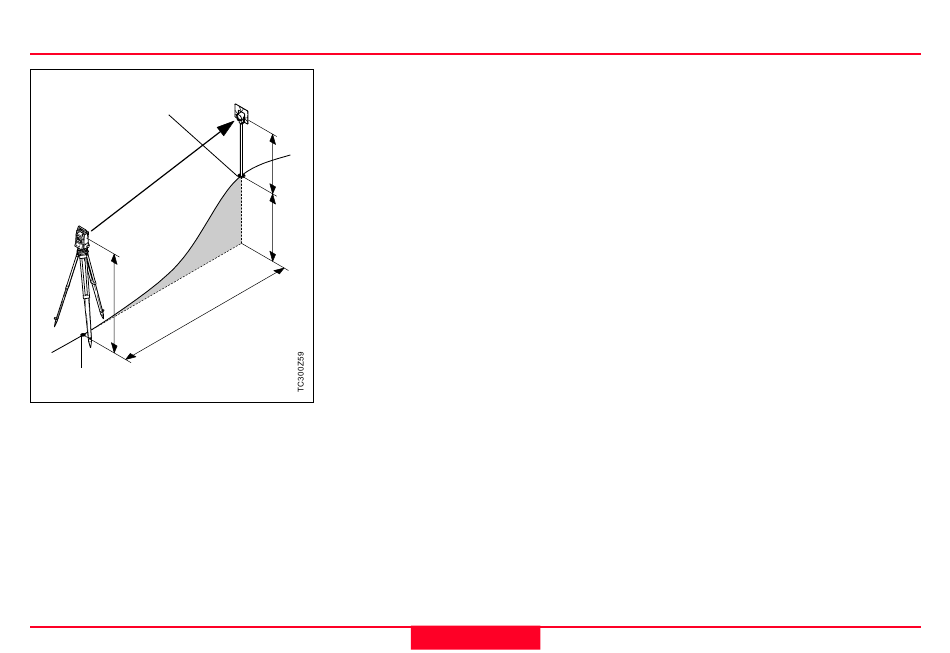

Distance inclinée entre l'axe de
basculement de l'instrument et
le centre du prisme ou du spot
laser.
Dh
Distance horizontale entre la
hr
station et le point visé.
dZ
Dénivelée entre la station et le
dZ
point visé.
hr
Hauteur du réflecteur au-
dessus du sol.
hi
Hauteur de l'instrument au-
dessus du sol.
XO
Coordonnée de la station
(Abscisse).
YO
Coordonnée de la station
(Ordonnée ).
ZO
Altitude de la station.
X
Abscisse du point visé.
Y
Ordonnée du point visé.
Z
Altitude du point visé.
Domaine d'application
Ce mode d'emploi est valable pour
tous les instruments de la série
TPS300.
Les instruments de type TC sont
équipés avec un EDM infrarouge
invisible. Les TCR sont équipés en
outre d'un laser visible pour les
mesures sans réflecteur.
Dans ce manuel, nous avons
abandonné à dessein l'usage des
alignements d'écrans et nous nous
sommes concentrés sur l'explication
des fonctions et des procédures.
Les chapitres concernant les seuls
TCR en font mention dans une note
de référence.
