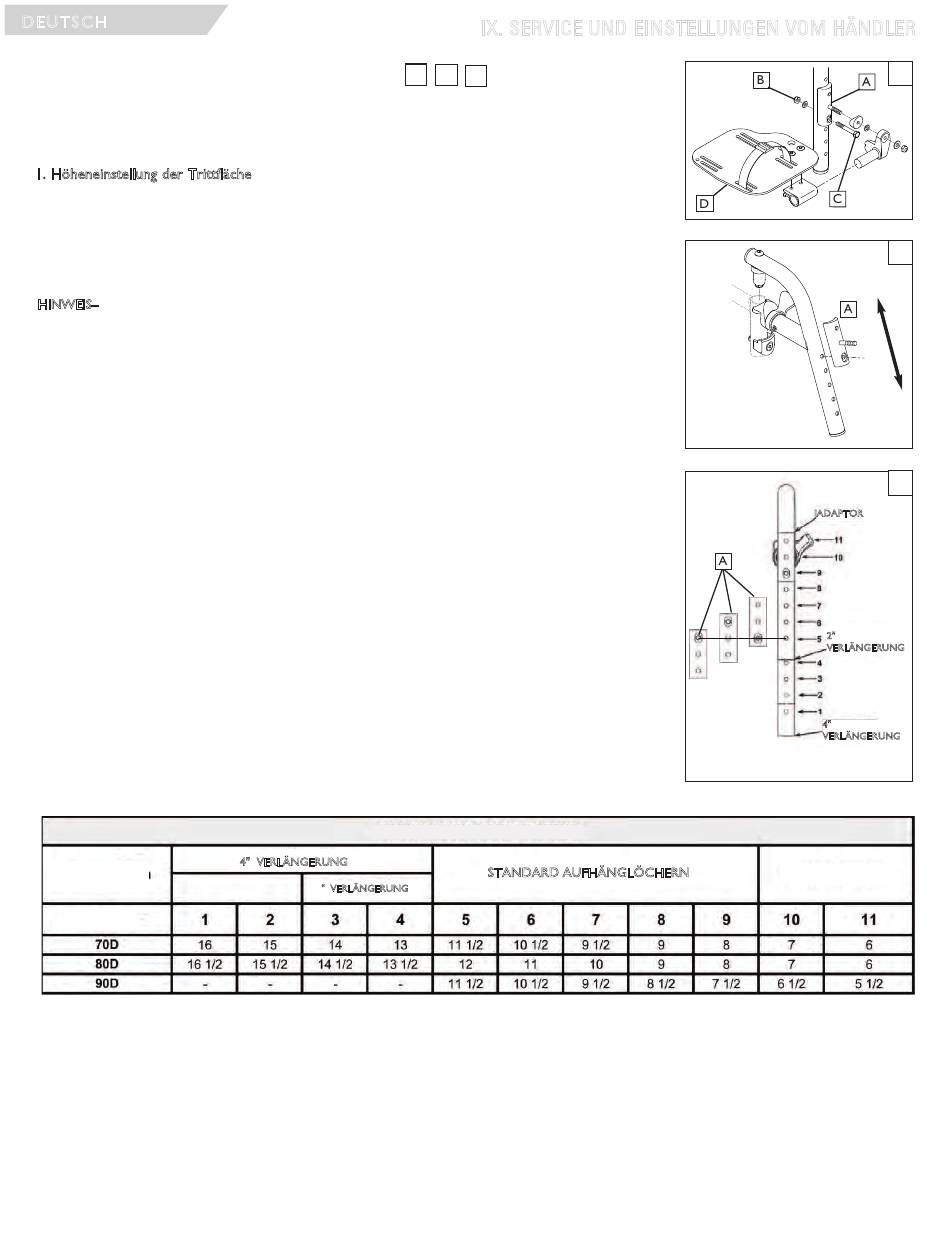

HH. WINKELVERSTELLBARE FUSSPLATTE
Die winkelverstellbare Fußplatte (A) kann vom Händler eingebaut werden. Dieses Teil dient hauptsächlich der
Höheneinstellung unter Verwendung von Fußplatten mit Fronthalterungen auf einer Schnellspann-Aufhängung.
Die Platte kann umgekehrt werden, wodurch ihr Einstellbereich erweitert wird.
1. Höheneinstellung der Trittfläche
a. Entfernen Sie die Schrauben (B, C) und nehmen Sie die Fußplatte und die Einheit der Adapterplatte ab.
b. Bewegen Sie die Fußplatte (D) und die Baueinheit nach oben oder unten in die gewünschte Position.
Verwenden Sie dabei die Tabelle. Einstellung der vorderen Halterungsaufhängung" und (Abbildung 32).
c. Setzen Sie die Schrauben (B, C) wieder ein und ziehen Sie sie bis zu einem Drehmoment von (?) fest.
d. Wiederholen Sie den Vorgang bei der anderen Aufhängung und Fußplatte.
HINWEIS– In den meisten Fällen sollten Sie sicherstellen, dass beide Fußplatten so eingestellt sind, dass sie auf bei-
den Seiten jeweils die gleiche Höhe aufweisen.
AUFHÄNGER OPTION
LOCH
60
FRONTMONTAGEHALTERUNG SETUP
4" VERLÄNGERUNG
2" VERLÄNGERUNG
IX. SERVICE UND EINSTELLUNGEN VOM HÄNDLER
61
62
STANDARD AUFHÄNGLÖCHERN
187
60
61
62
ADAPTOR
2"
VERLÄNGERUNG
4"
VERLÄNGERUNG
FUSSPLATTE ADAPTER
MK-100151 Rev. D
