AMI Sample Sequencer
Description du produit
Fonctions
de sécurité
Fluidique
10
Aucune perte de données en cas de panne d'alimentation. Toutes
les données sont enregistrées sur une mémoire non volatile. Protec-
tion contre la surtension des entrées et des sorties. Séparation gal-
vanique des entrées de mesure et des sorties de signal.

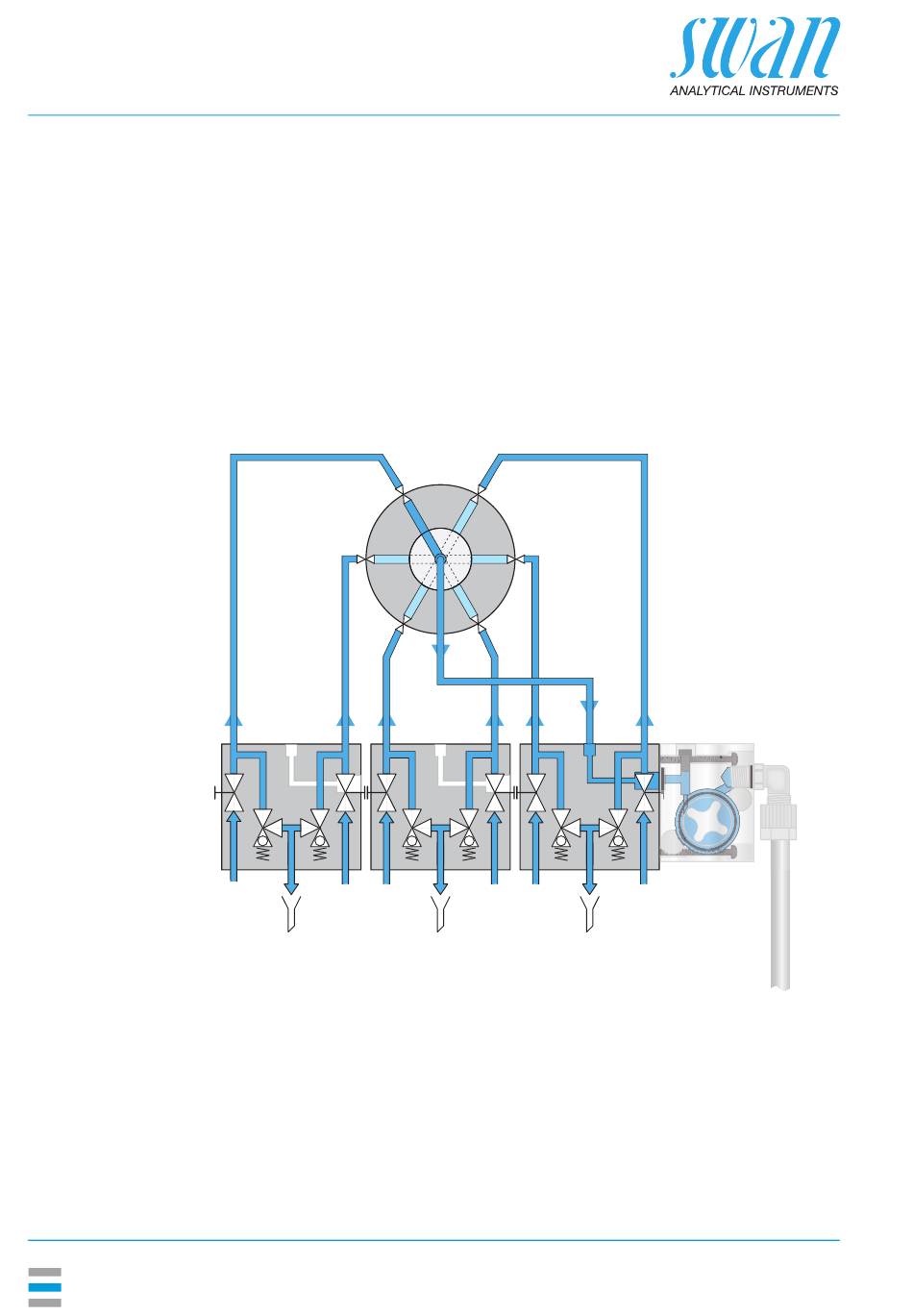

L'échantillon entre dans les blocs de cellules de débit [C, D, E]
via les entrées d'échantillon [I]. Chaque entrée d'échantillon est équi-
pée d'une valve régulatrice de débit [G]. L'échantillon circule dans la
ligne d'échantillon active via la vanne à 6 voies [A] et le
débitmètre [F] jusqu'à l'instrument. L'échantillon en excès (par ex. les
lignes d'échantillon inactives) s'écoule via le trop-plein [H] dans le
tuyau à pression atmosphérique [J].
2
C
G
G
H
I
I
I
J
A
Vanne à 6 voies
B
Sortie d'échantillon
C
Bloc de cellules de débit
avec entrées d'échantillon
1 et 2
Bloc de cellules de débit
D
avec entrées d'échantillon
3 et 4
A
1
6
7
5
3
4
B
D
G
G
G
H
I
I
J
E
Bloc de cellules de débit avec
entrées d'échantillon 5 et 6
F
Débitmètre
G
Valve régulatrice de débit
H
Trop-plein
I
Entrées d'échantillon 1-6
J
Tuyau à pression
atmosphérique
E
F
G
H
I
J
A-96.250.662 / 070222
