Définir le plan d'usinage par deux vecteurs :
PLANE VECTOR
Application
La définition d'un plan d'usinage par deux vecteurs peut être utilisée
lorsque votre système de CAO peut calculer le vecteur de base et le
vecteur normal au plan d'usinage incliné. Une introduction normée
n'est pas nécessaire. La TNC calcule la normalisation en interne, de
manière à pouvoir introduire des valeur comprises entre -99,999999 et
+99,999999.

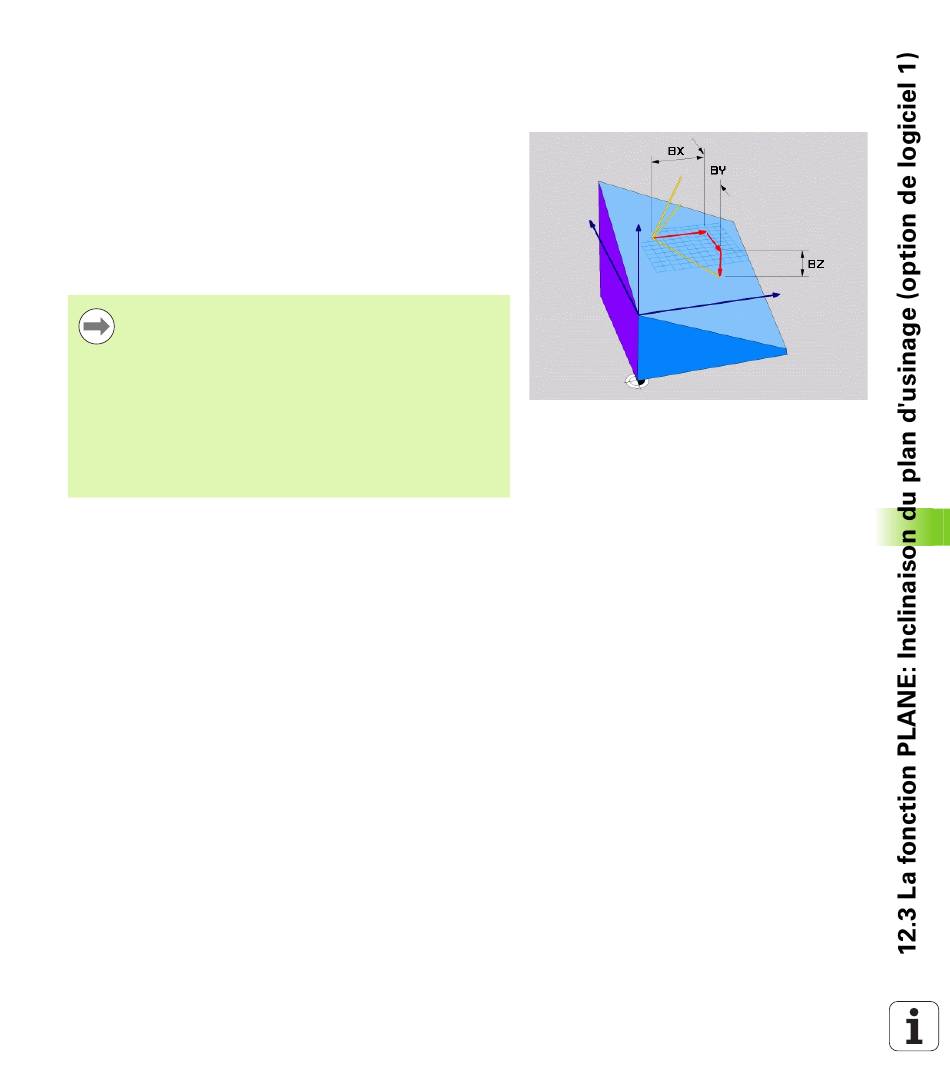

Le vecteur de base requis pour la définition du plan d'usinage est
défini par les composants BX, BY et BZ (voir image, en haut à droite). Le
vecteur normal est défini par les composantes NX, NY et NZ.
Remarques avant que vous ne programmiez
Le vecteur de base définit la direction de l'axe principal du
plan d'usinage incliné. Le vecteur normal doit être au
dessus du plan incliné et perpendiculaire. Il détermine
ainsi l'orientation du plan.
En interne, la TNC calcule les vecteurs normés à partir des
valeurs que vous avez introduites.
Description des paramètres du mode opératoire : Voir
"Définir le comportement de positionnement de la
fonction PLANE", à la page 448
