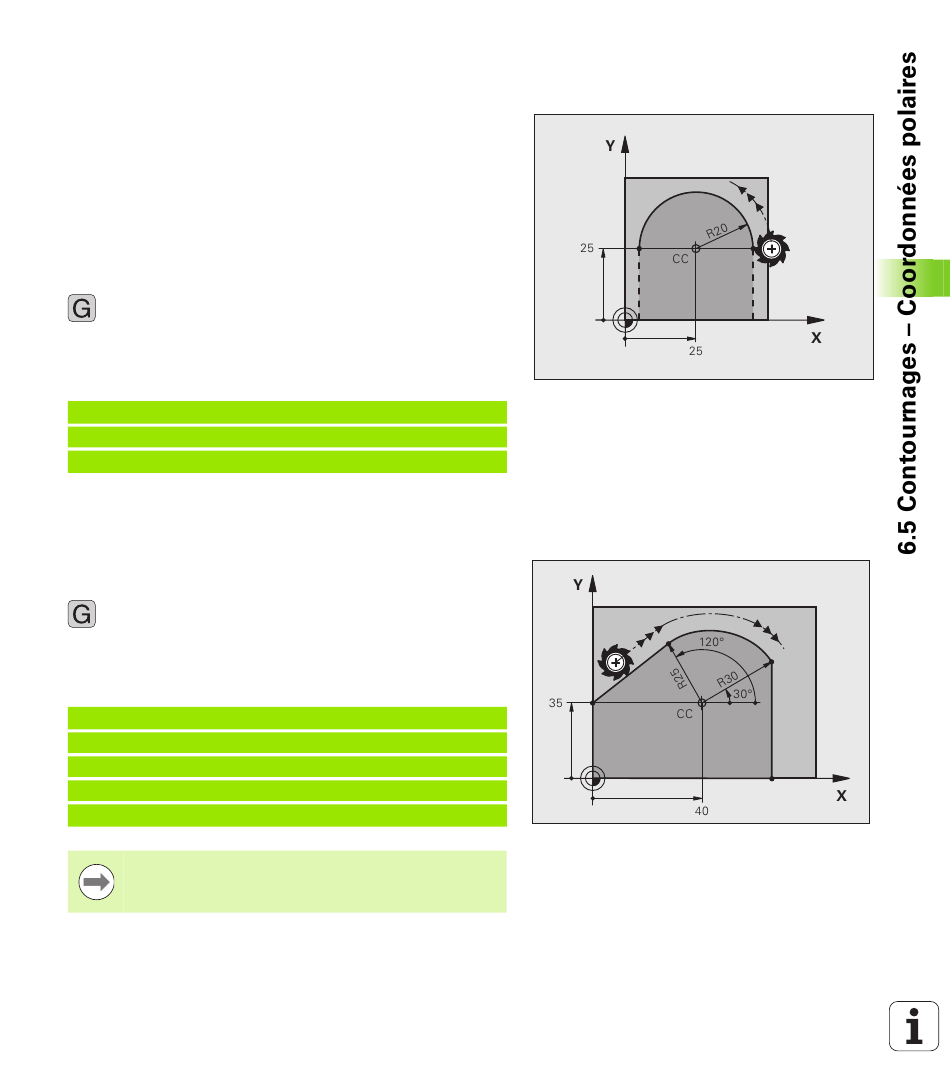

Trajectoire circulaire G12/G13/G15 autour du
pôle I, J
Le rayon de coordonnées polaires R est en même temps le rayon de
l'arc de cercle. R est défini par la distance au point de départ du pôle
I, J. La dernière position d'outil programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
Sens de rotation

Dans le sens horaire : G12

Dans le sens anti-horaire : G13

Sans indication de sens de rotation : G15. La TNC déplace l'outil sur
la trajectoire circulaire avec le dernier sens de rotation programmé.
 Angle polaire H : position angulaire du point final de
13
la trajectoire circulaire, entre –99999,9999° et
+99999,9999°

Sens de rotation DR
Exemple de séquences CN
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
Trajectoire circulaire G16 avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.

Rayon polaire R : distance entre le point final de la
16
trajectoire circulaire et le pôle I, J
 Angle de coordonnées polaires H: position angulaire
du point final de la trajectoire circulaire
Exemple de séquences CN
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Le pôle ne se trouve pas au centre du cercle de contour !
HEIDENHAIN iTNC 530 241
