Vérifier la position du matériel de serrage
mesuré
Pour vérifier un élément de serrage mesuré, vous pouvez faire
générer un programme de test par la TNC. Vous devez exécuter le
programme de test en mode de fonctionnement Exécution de
programme. La TNC palpe les points de contrôle définis par le
fabricant de l'élément de serrage et les exploite. La commande affiche
à l'écran le résultat du contrôle sous la forme d'un fichier de protocole.
En principe, la TNC enregistre toujours des programmes
de contrôle dans le répertoire
TNC:system\Fixture\TpCheck_PGM.


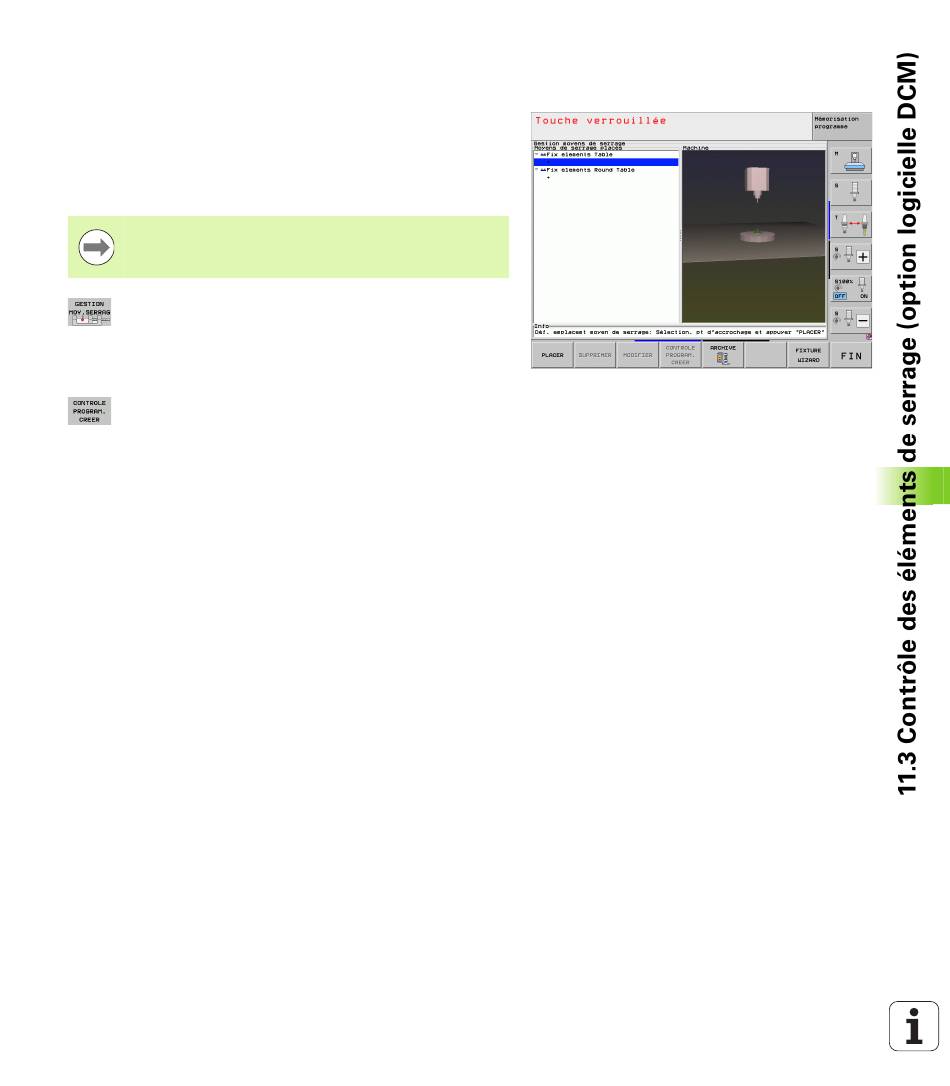

Appeler le gestionnaire d'éléments de serrage
 Utiliser la souris pour sélectionner le moyen de
serrage à contrôler dans la fenêtre Moyen de serrage
placé : la TNC affiche le moyen de serrage
sélectionné dans la vue 3D

Ouvrir le dialogue de création du programme de
contrôle : la TNC ouvre la fenêtre qui permet de
programmer les paramètres du programme-test
 Positionnement manuel : définir si vous souhaitez
positionner le palpeur manuellement ou
automatiquement entre les différents points de
contrôle :
1 : positionnement manuel. Chaque point de contrôle
devra être approché à l'aide des touches de sens des
axes et vous devrez valider le processus de mesure
avec Marche CN.
0 : le programme-test s'exécute de manière 100 %
automatique une fois que vous avez pré-positionné le
palpeur manuellement à la hauteur de sécurité.
 Avance de mesure :
Avance du palpeur en mm/min pour l'opération de
mesure. Plage de programmation : 0 à 3000
 Avance de pré-positionnement :
Avance de positionnement en mm/min pour
approcher les différentes positions de mesure. Plage
de programmation : de 0 à 99999,999
HEIDENHAIN iTNC 530 375
