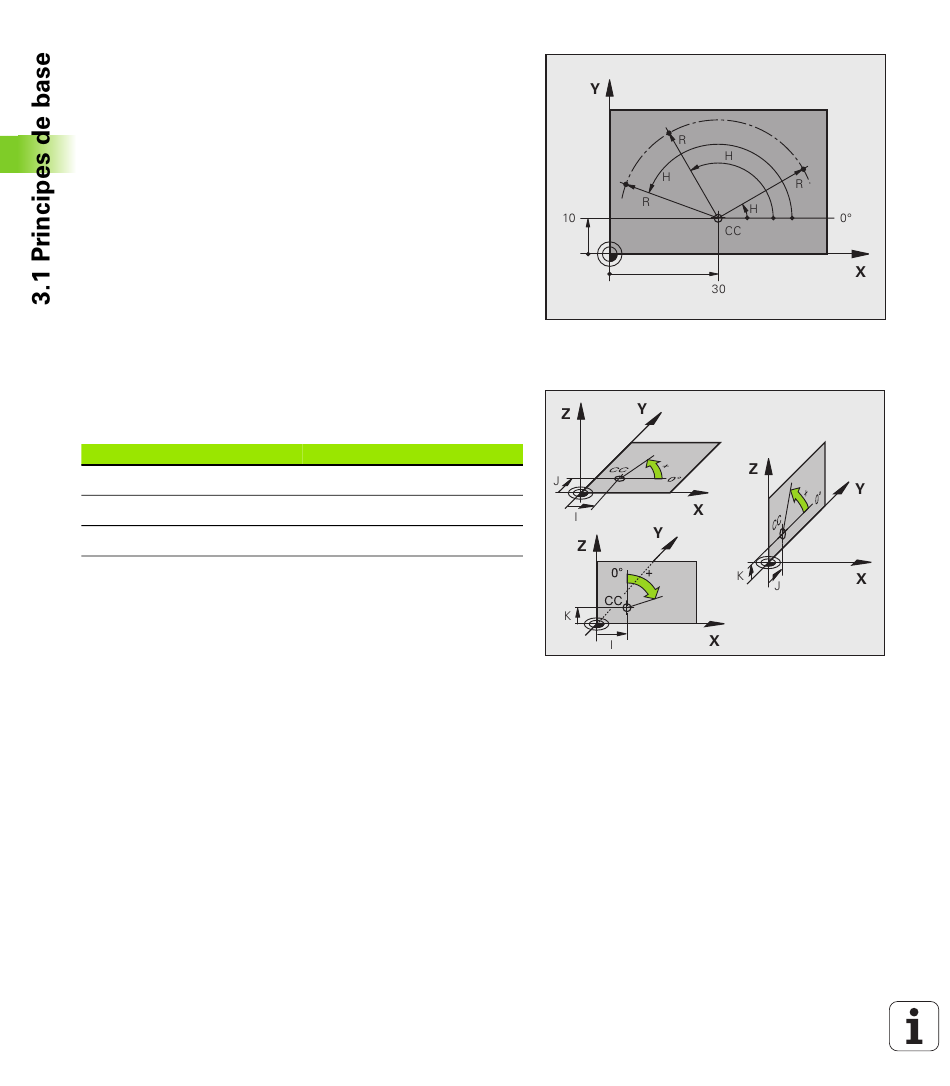

Coordonnées polaires
Si le plan d'usinage est coté en coordonnées cartésiennes, vous
pouvez aussi élaborer votre programme d'usinage en coordonnées
cartésiennes. En revanche, lorsque des pièces comportent des arcs
de cercle ou des coordonnées angulaires, il est souvent plus simple de
définir les positions en coordonnées polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne décrivent les positions que dans un plan. Les
coordonnées polaires ont leur origine sur le pôle CC (CC = de l'anglais
circle center: centre de cercle). Une position dans un plan est définie
clairement avec les données suivantes :
Rayon des coordonnées polaires : distance entre le pôle CC et la
position
Angle des coordonnées polaires : angle formé par l'axe de référence
angulaire et la droite reliant le pôle CC à la position
Définition du pôle et de l'axe de référence angulaire
Dans le système de coordonnées cartésiennes, vous définissez le
pôle au moyen de deux coordonnées dans l'un des trois plans. De
cette manière, l'axe de référence angulaire utile pour l'angle polaire H
se trouve clairement défini.
Coordonnées polaires (plan)
X/Y
Y/Z
Z/X
100
Axe de référence angulaire
+X
+Y
+Z
Programmation : principes de base, gestionnaire de fichiers
