Trajectoire en tourbillon (hélice)

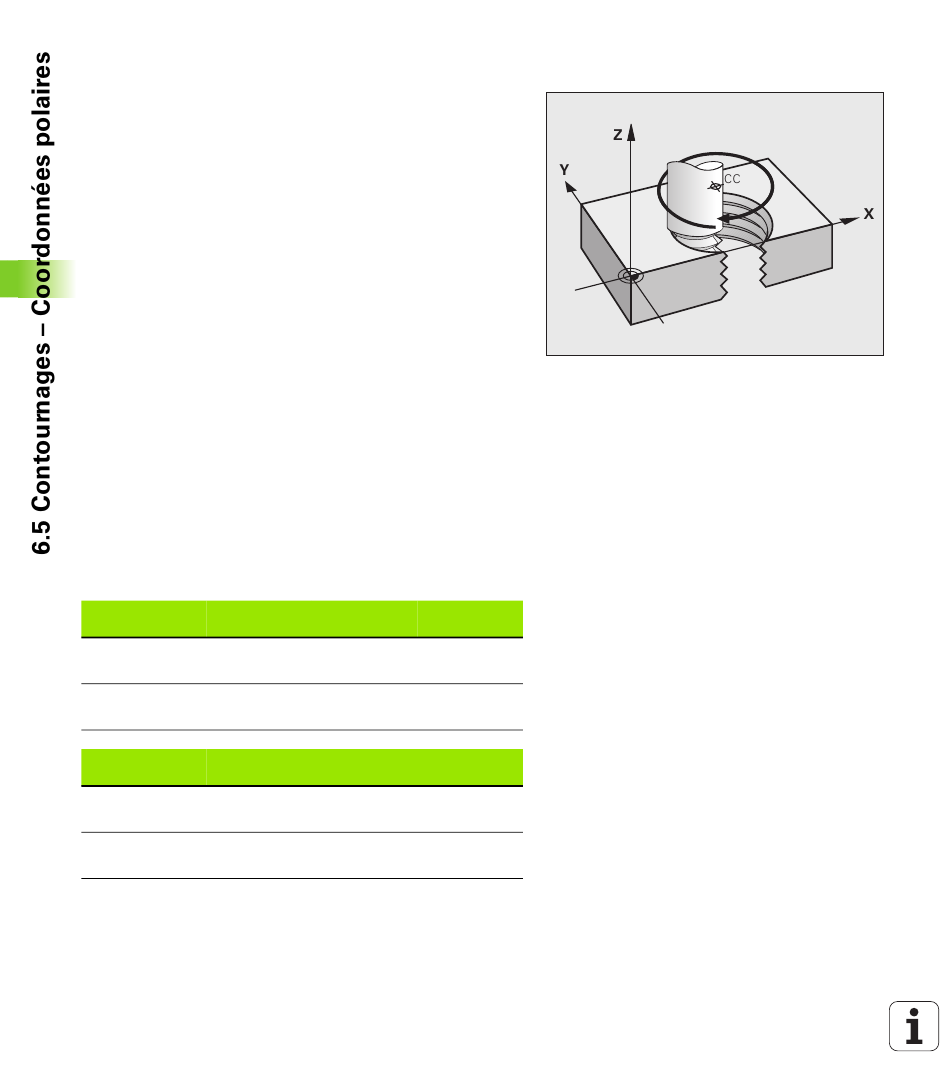

Une trajectoire hélicoïdale est la superposition d'une trajectoire
circulaire et d'un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les trajectoires hélicoïdales qu'en
coordonnées polaires.
Application

Filetage intérieur et extérieur sur des grands diamètres

Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, vous avez besoin de l'angle total en incrémental
parcouru par l'outil sur la trajectoire hélicoïdale, ainsi que de la hauteur
totale de l'hélice.
Pour le calcul dans le sens du fraisage, de bas en haut, les données ci-
après énumérées sont nécessaires.
Nombre de filets n Longueur du filet + dépassement en
Début et fin de filetage
Hauteur totale h Pas du filet P x nombre de filets n
Angle incrémental Nombre de filets x 360° + angle pour
total H début du filet + angle pour dépassement du
filet
Coordonnée initiale Z Pas du filet P x (nombre de filets +
dépassement en début de filet)
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre le sens d'usinage, le sens de
rotation et la correction de rayon pour certaines formes de trajectoires.
Filetage Sens
intérieur usinage
à droite Z+
à gauche Z+
à droite Z–
à gauche Z–
Filetage
extérieur
à droite Z+
à gauche Z+
à droite Z–
à gauche Z–
242
Sens de Correction
rotation du rayon
G13 G41
G12 G42
G12 G42
G13 G41
G13 G42
G12 G41
G12 G41
G13 G42
