Exemple : Hélice - HEIDENHAIN iTNC 530 Manuel D'utilisation

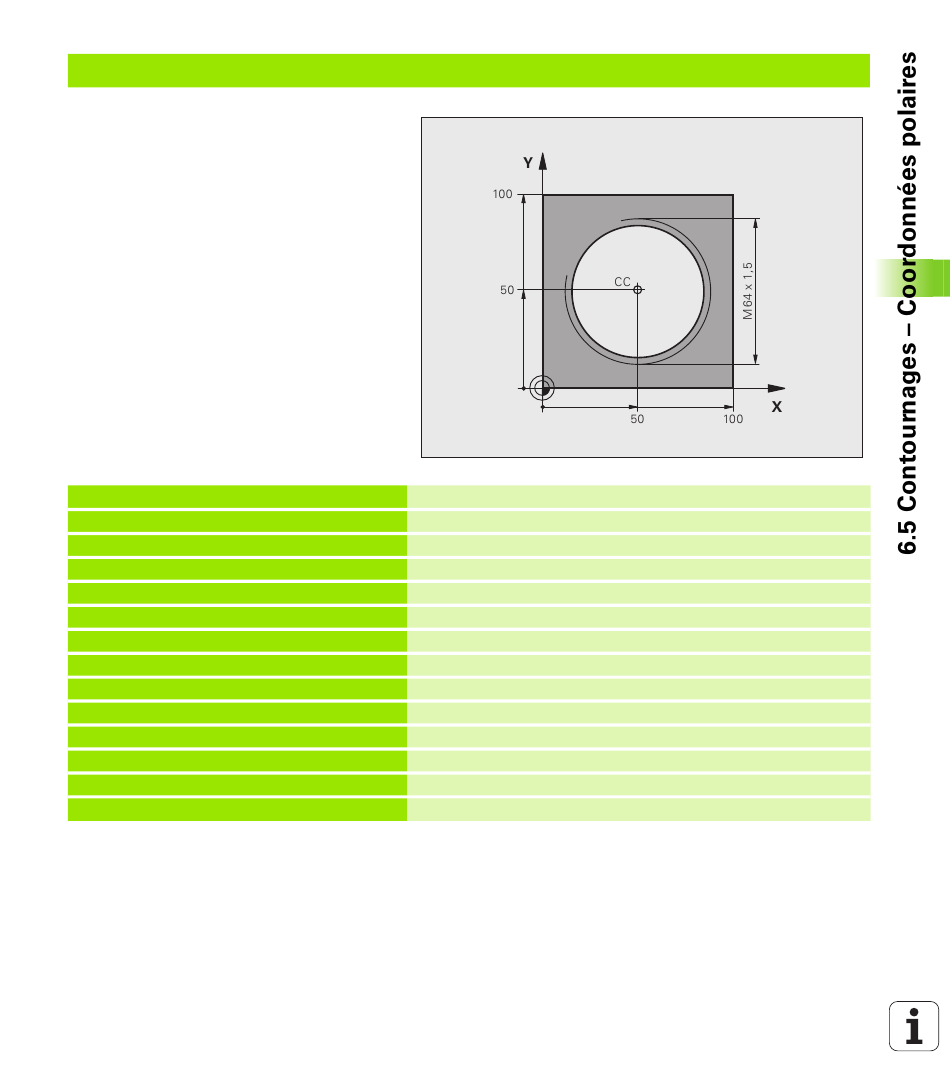

Exemple : hélice
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S1400 *
N50 G00 G40 G90 Z+250 *
N60 X+50 Y+50 *
N70 G29 *
N80 G01 Z-12,75 F1000 M3 *
N90 G11 G41 R+32 H+180 F250 *
N100 G26 R2 *
N110 G13 G91 H+3240 Z+13,5 F200 *
N120 G27 R2 F500 *
N170 G01 G40 G90 X+50 Y+50 F1000 *
N180 G00 Z+250 M2 *
HEIDENHAIN iTNC 530
Définition de la pièce brute
Appel de l'outil
Dégager l'outil
Prépositionner l'outil
Reprendre la dernière position programmée comme pôle
Aller à la profondeur d'usinage
Aborder le premier point du contour
Raccordement tangentiel
Usiner l'hélice
Sortie tangentielle
Dégager l'outil, fin du programme
245
