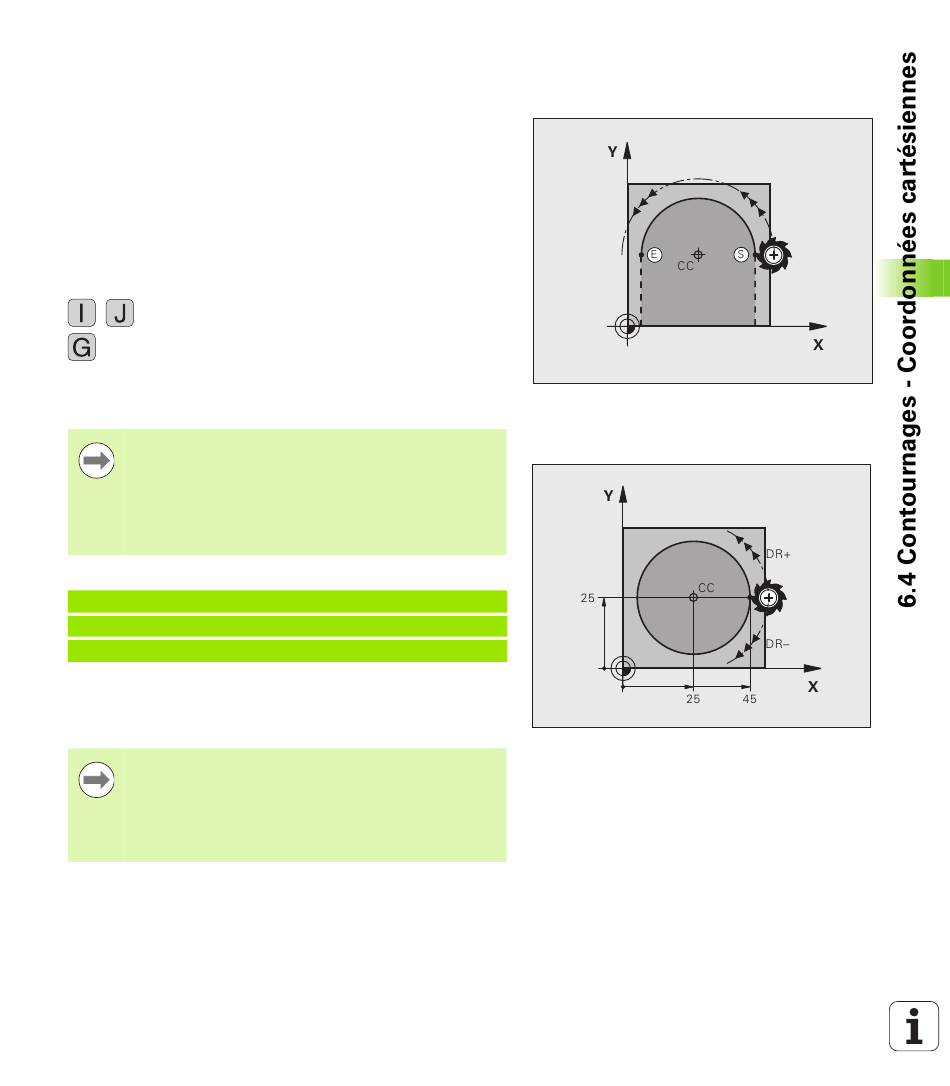

Trajectoire circulaire C autour du centre du
cercle CC
Définir le centre de cercle I, J avant de programmer la trajectoire
circulaire. La dernière position programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
Sens de rotation

Dans le sens horaire : G02

Dans le sens anti-horaire : G03

Sans indication de sens de rotation : G05. La TNC déplace l'outil sur
la trajectoire circulaire avec le dernier sens de rotation programmé.
 Déplacer l'outil sur le point initial de la trajectoire circulaire

Renseigner les coordonnées du centre du cercle
 Renseigner les coordonnées du pont final de l'arc de
3
cercle, si nécessaire :

Avance F
 Fonction auxiliaire M
La TNC exécute normalement les déplacements
circulaires dans le plan d'usinage actif. Si vous
programmez des cercles qui ne se trouvent pas dans le
plan d'usinage actif, p. ex. G2 Z... X... avec l'axe Z et
vous effectuez en même temps un mouvement de
rotation, la TNC effectuera un cercle dans l'espace,
autrement dit un cercle à 3 axes.
Exemple de séquences CN
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction : jusqu'à 0,016 mm (sélection
dans PM7431).
Plus petit cercle réalisable par la TNC : 0,0016 µm.
